ObrubníkVloženéPotrubí

Připojení

Bod připojení je v bodu obruby rigolu.

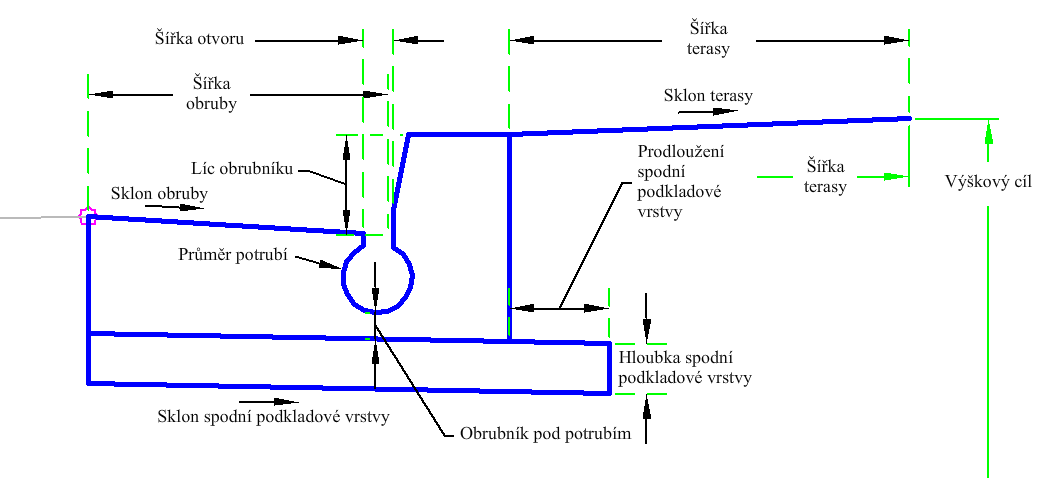

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Šířka obruby	Šířka od obruby rigolu k proudnici	Numerický, kladný	1,5 ft 0,5 m
Sklon obruby	Sklon rigolu v procentech	Numerický	6 (%)
Prodloužení spodní vrstvy podkladu	Šířka, o kterou spodní vrstva podkladu přesahuje obrubník	Numerický	0,5 ft 0,150 m
Líc obrubníku	Výška od proudnice k vrchní straně obrubníku	Numerický	0,5 ft 0,150 m
Obrubník pod potrubím	Hloubka od spodní strany potrubí ke spodní straně obrubníku pode dnem potrubí	Numerický, kladný	0,25 ft 0,08 m
Hloubka spodní vrstvy podkladu	Hloubka spodní vrstvy podkladu v bodu připojení (nula pro vynechání)	Numerická, nezáporná	0,25 ft 0,08 m
Sklon spodní vrstvy podkladu	Sklon spodní vrstvy podkladu v procentech	Numerický	2 (%)
Průměr potrubí	Průměr drenážního potrubí	Numerický, kladný	0,33 ft 0,1 m
Šířka otvoru	Šířka otvoru potrubí	Numerický, kladný	0,25 ft 0,08 m
Šířka terasy	Šířka terasy	Numerický, kladný	4 ft 1,2 m
Sklon terasy	Sklon terasy v procentech. Kladné sklony směřují nahoru od bodu připojení.	Numerický	4 (%)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířkový cíl terasy	Může se použít k nastavení horizontálního umístění terasy za obrubníkem.	Volitelný
Výškový cíl terasy	Může se použít k nastavení vertikálního umístění terasy za obrubníkem.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří tvar pro jednoduchý obrubník a rigol s potrubím umístěným pod proudnicí. Za obrubník a rigol je možné umístit terasu.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí obrubník, rigol a terasu.

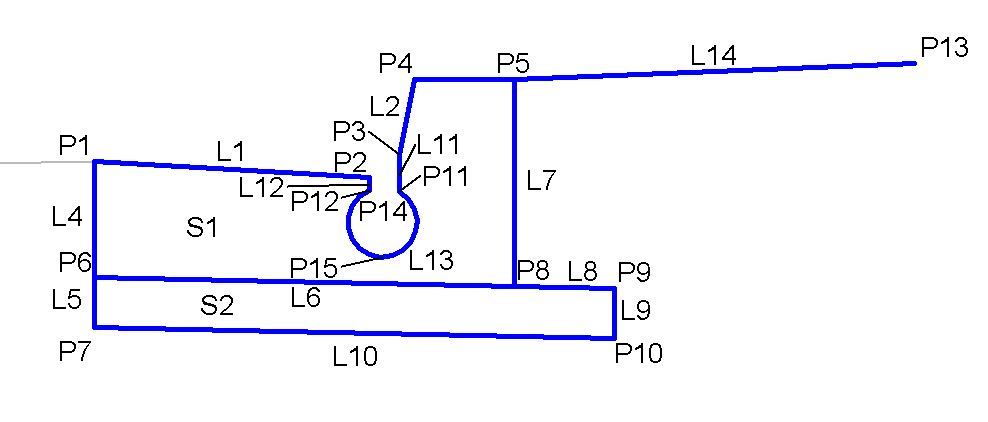

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Obruba, Vrch	Obruba rigolu
P2	Proudnice_Rigol, Vrch	Proudnice rigolu
P3	Vrch
P4	LícObrubník, Vrch	Vrchní strana obrubníku
P5	PodložíObrubník, Vrch	Podloží obrubníku
P6	ObrubníkHloubka	Hloubka obrubníku u obruby
P7	SpodníVrstvaHloubka	Hloubka podkladu pod obrubou
P8	ObrubníkPodložíSpodek	Bod ve spodní části podloží obrubníku
P9	SpodníVrstvaProdloužení	Vrchní strana prodloužení podkladu
P10	SpodníVrstvaHloubka, VztažnýBod	Spodní strana prodloužení podkladu
P11–P12	Potrubí	Vrchní strana potrubí v proudnici
P13	Těžiště_Terasa, Vrch	Konec terasy
P14	PotrubíStřed	Střed potrubí
P15	Potrubí_Dno	Dno potrubí
L1	Vrch, Obruba, Obrubník	Spojnice obrubníku s obrubou na upraveném terénu
L2	Vrch, Obrubník, ObrubníkLíc	Spojnice líce obrubníku na upraveném terénu
L3	Vrch, Obrubník, VrchObrubník	Vrch spojnic obrubníku na upraveném terénu
L4	ObrubníkHloubka	Hloubka obrubníku v bodu připojení
L5	SpodníVrstvaHloubka	Hloubka podkladu pod bodem připojení
L6	VztažnýBod
L7	Výška obrubníku	Spojnice výšky obrubníku na upraveném terénu
L8	SpodníVrstvaProdloužení	Prodloužení spodní vrstvy podkladu za obrubníkem
L9	SpodníVrstvaHloubka, VztažnýBod	Hloubka spodní vrstvy podkladu
L10	VztažnýBod, SpodníVrstva, ObrubníkSpodní	Spodní vrstva podkladu – spodní strana
L11–L12	PotrubíVstup	Od proudnice k vrchní straně otvoru potrubí
L13	Potrubí	Tvar potrubí
L14	Vrch, Terasa	Vrchní strana terasy
S1	Obrubník
S2	SpodníVrstva
