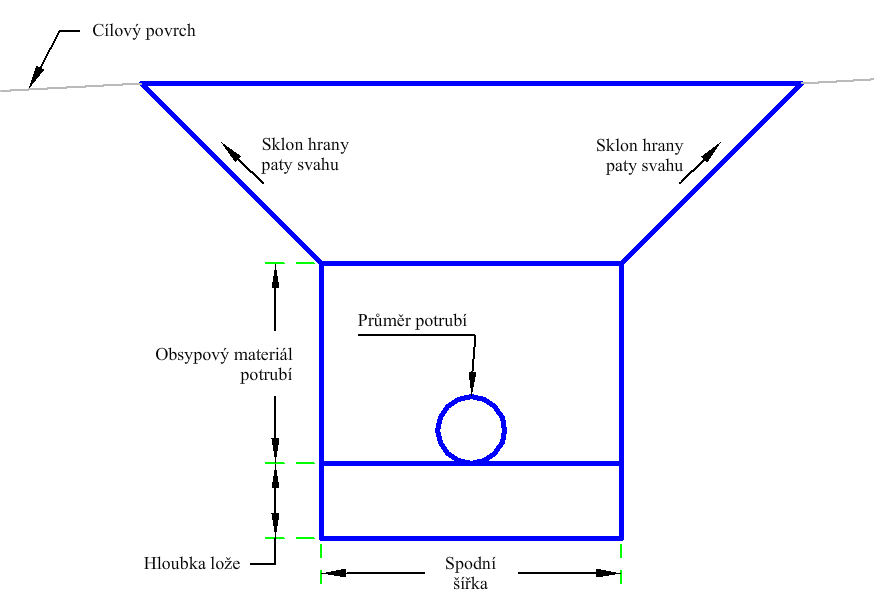

Podsestava PotrubíPříkopVíceVrstev obsahuje jedno potrubí v příkopu a vrstvu materiálu tvořícího obsyp potrubí.
Tato podsestava umožňuje provést objemový výpočet podsypového základu, zóny potrubí a zrnitého zásypu. Potrubí je obsypáno vrstvou materiálu těsně nad podsypem. Střed potrubí bude mít profil návrhu. Hloubka se bude v průřezu zrnitého zásypu lišit. Ostatní bude konstantní. Všechny hloubky, šířky a průměry se budou u jednotlivých příkopů měnit. Hloubka příkopu se bude lišit podél trasy, protože je měřena od spodní strany příkopu k cílovému povrchu.
Připojení
Bod připojení je ve výchozím nastavení střed potrubí.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí hodnota |
|---|---|---|---|
| Spodní šířka | Šířka spodní strany příkopu potrubí | Numerický, kladný |
3 ft 1 m |
| Průměr potrubí | Průměr potrubí | Numerický, kladný |
0,667 ft 0,2 m |
| Hloubka podsypu | Hloubka podsypu potrubí pode dnem potrubí | Numerický, kladný |
0,75 ft 0,2 m |
| Hloubka obsypového materiálu potrubí | Hloubka podsypu potrubí nade dnem potrubí | Numerický, kladný |
2 ft 0,6 m |
| Sklon cílového povrchu | Sklon X : 1 pro boční svahy příkopu | Numerický, kladný |
1 (: 1) |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Povinný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Výška spodní strany příkopu je vypočítána jako rozdíl výšky navrženého profilu a součtu poloviny průměru potrubí a hloubky podsypu. Horizontální spojnice spodní strany příkopu je umístěna symetricky kolem odsazení bodu připojení v dané výšce. Hloubka obsypového materiálu potrubí slouží k zajištění materiálu kolem potrubí. Sklony bočních stran vedou nahoru k existujícímu povrchu. Horizontální spojnice podsypu je umístěna v dané hloubce nad spodní stranou příkopu.
Operace režimu návrhu
V režimu návrhu nakreslí tato podsestava příkop.
Kódy bodů, spojnic a tvarů

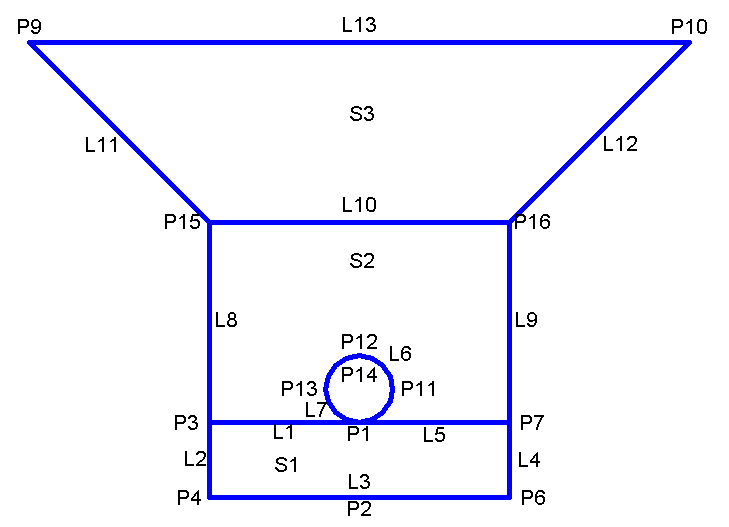

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | PotrubíSpodek | Spodní strana potrubí |
| P2 | PodsypSpodekStřed | Střed podsypu – spodní strana |
| P3 | PotrubíZásypSpodek_Vnitřek | Zásyp potrubí – vnitřek – spodní strana |
| P4 | PotrubíPodsypSpodek_Vnitřek | Podsyp potrubí – vnitřek – spodní strana |
| P6 | PotrubíPodsypSpodek, VztažnýBod | Podsyp potrubí – spodní strana |
| P7 | PotrubíZásypSpodek_Vnějšek | Zásyp potrubí – vnějšek – spodní strana |
| P8 | PotrubíStřed | Střed potrubí |
| P11 | Potrubí | |
| P12 | PotrubíVrch | Vrchní strana potrubí |
| P13 | Potrubí | |
| P15 | VrchZásyp_Vnitřek | Zásyp – vnitřek – vrchní strana |
| P16 | VrchZásyp_Vnějšek | Zásyp – vnějšek – vrchní strana |
| P17 | Svahování, Vrch | |
| P18 | Vrch | |
| L1, L5 | PotrubíZásypSpodek | Spodní strana zásypu potrubí |
| L2, L4 | PotrubíPodsyp | Podsyp potrubí |
| L3 | PotrubíPodsypSpodek, VztažnýBod | Podsyp potrubí – spodní strana |
| L6–L7 | Potrubí | |
| L8–L9 | Zásyp | |
| L10 | VrchZásyp | Vrchní strana zásypu |
| L11 | PříkopSklonVnitřní | Vnitřní sklon příkopu |
| L12 | PříkopSklonVnější | Vnější sklon příkopu |
| L13 | PříkopVrch, Vrch | Vrchní strana příkopu |
| S1 | PotrubíPodsyp | Podsyp potrubí |
| S2 | PotrubíZásypMateriál | Zásypový materiál potrubí |
| S3 | PříkopMateriál | Příkop – materiál |
