OpěrnáZeďVazbaNaPříkop

Připojení

Bod připojení je ve vnitřní části krajnice.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Šířka krajnice	Šířka krajnice od bodu připojení	Numerický, kladný	4,0 ft 1,33 m
Hloubka vrstvy Kryt 1	Hloubka vrstvy Kryt 1, zadejte NULU, pokud není žádný Kryt 1	Numerický, kladný	0,083 ft 0,025 m
Hloubka vrstvy Kryt 2	Hloubka vrstvy Kryt 2, zadejte NULU, pokud není žádný Kryt 2	Numerický, kladný	0,083 ft 0,025 m
Základní hloubka	Hloubka spodní podkladní vrstvy	Numerický, kladný	0,333 ft 0.1 m
Hloubka podkladu	Tloušťka ochranné vrstvy	Numerický, kladný	0.3 m 1.0 ft
Šířka stěny	Určuje šířku stěny.	Numerický	0,958 ft 0,292 m
Krytí paty	Hloubka krytí od vrcholu paty ke konečné nivelety na zadní straně stěny v násypu nebo k ohybu ve výkopu.	Numerický	1,667 ft 0,50 m
Klín	Určuje přidání volitelného klínu pod patu	Booleovský	Ano
Použít bariéru	Určuje použití bariéry v horní části stěny	Řetězec, (a) Ano, (b) Ne	Ano
Použití sklonu klopení vozovky	Udává, že se má použít sklon klopení vozovky	Seznam voleb	Ne
Směr sklonu	Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Výchozí sklon krajnice	Výchozí příčný sklon povrchu tvaru. Tato hodnota se používá v případě, že se nepoužívá sklon klopení vozovky nebo není zadán pro trasu základny.	Numerický, kladný	- 2.0%
Šířka procházení	Šířka spojnice procházení na vazebním sklonu	Numerický, kladný	3,300 ft 1.0 m
Sklon procházení	Sklon spojnice procházení (typ spádu/sklonu)	Numerický	25 %
Sklon násypu	Sklon spojnice násypu od procházení k vazebnímu bodu (typ sklonu)	Numerický	2.00 : 1
Šířka paty	Šířka od bodu příkopu k bodu navázání (ke stávající vnitřní hraně příkopu)	Numerický, kladný	1,670 ft 0.5 m

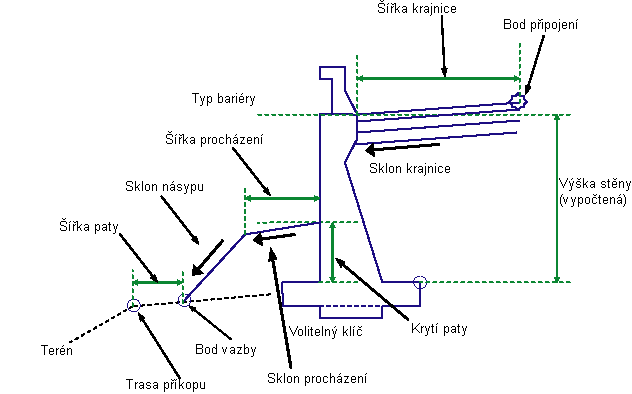

Výška stěny je určena od horní části paty k bodu připojení výšky terénu na vertikální plošce, podle toho, co je vyšší. Zkosený sklon stěny, šířka paty, odsazení vertikální plošky stěny, kóty volitelného klínu a umístění středu klínu jsou funkce výšky stěny.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Hrana krajnice	Může se použít pro přepsání sklonu krajnice navázáním k profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné
Odsazení příkopu	Vnitřní hrana profilu příkopu použitá pro umístění bodu navázání Jako cíle pro určení tohoto odsazení lze použít následující typy objektů trasy, křivky, návrhové linie nebo polygony zaměření.	Požadováno
Povrch navázání	Povrch existujícího terénu pro navázání s ohledem na stanovenou šířku příkopu a paty Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné

Chování

Tuto podsestavu je možné vložit buď na levé, nebo na pravé straně. Bod připojení se předpokládá v místě projektované hrany vozovky, odkud budou nakresleny zpevněné krajnice tak, jak je určeno touto podsestavou.

Výška vrcholu paty je určena směrem dovnitř od bodu navázání k vnitřní hraně procházení a poté odečtením krytí paty od spojnice navázání v místě odsazení rohu vnější paty. Výška stěny (V) se vypočte mezi vnější hranou krajnice a vrcholem paty. Jestliže je možnost Klín nastavena na Ne, pak základna paty je jednoduchá horizontální spojnice. Pokud se použije možnost Klín, vloží se spojnice definující volitelný Klín.

Poznámka: mezi hladinami zpevnění vozovky a vnitřní ploškou stěny je ponechána velmi malá mezera (0,001 pro m). Důvodem je umožnění analýzy materiálu pomocí funkce výpočet kubatur, jak je ukázáno v detailu dole.

Operace režimu návrhu

V režimu návrhu nakreslí podsestava tvar opěrné zdi podle specifikace dané hodnotami vstupních parametrů, přičemž se předpokládá, že se podsestava nachází ve stavu násypu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

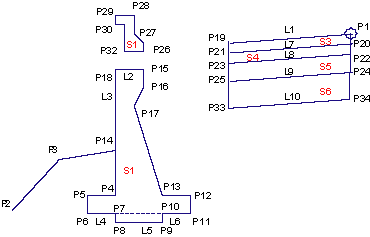

Bod / Spojnice	Kódy	Popis
P2	HranaPatySvahu
P3	OpěrZeďHranZásyp	Hrana šířky procházení
P14	OpěrZeďLícPřípoj
P12	OpěrZeďZákladVnitřní	Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
P5	OpěrZeďZákladVnější	Lze použít jako povinné spojnice při sestavování povrchu srovnávací roviny
L1, L2, L3	Povrch
L2, L3	Stěna
L4,L5,L6	Pata	Spodní část paty
L7	Pave1
L8	Pave2
L9	Základna, OpěrZeďOzub
S1	OpěrZeďTvar
S2	BetSvodidlo
S3	Pave1
S4	Pave2
S5	Podklad
