NapojeníSklonůMeziBody

Tato podsestava se používá ke vkládání protínajících spojnic mezi body.

Obvykle se používá k umístění protínajících sklonů do příkopu tvaru V mezi hranami dvou sousedních nebo spojujících se silnic. Je možné zadat také příkop s plochou spodní částí.

Připojení

Bod připojení je na vnější hraně buď levého, nebo pravého protínajícího sklonu, a dříve definovaný označený bod musí být na opačné vnější hraně. Nezáleží na tom, který bod je vlevo nebo vpravo od druhého bodu. Při dotázání na bod značky vyberte bod připojení. Nezapomeňte pojmenovat označený bod a nastavit název označeného bodu v této podsestavě.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Název označeného bodu	Název dříve definovaného označeného bodu	Řetězec	Žádné
Sklon 1	Sklon (x : 1) spojnice směřujícího dovnitř od bodu připojení. Záporné hodnoty sklonu směřují dolů.	Numerický	-4 ( : 1)
Sklon 2	Sklon (x : 1) spojnice směřující dovnitř od označeného bodu	Numerický	-4 ( : 1)
Šířka příkopu	Šířka spodní části příkopu se středním dělicím pásem (nula pro příkopu tvaru V)	Numerický, kladný	0,6 m 2 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

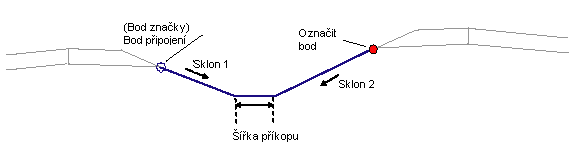

Umístění bodu připojení a označeného bodu jsou zadána. Označený bod může být buď vlevo nebo vpravo od bodu připojení. Spojnice směřují dovnitř se Sklonem 1 od bodu připojení a se Sklonem 2 od označeného bodu, až se protnou. Je-li zadána nenulová šířka příkopu, horizontální spojnice spodní části příkopu se vloží do protínajících bočních sklonů.

Operace režimu návrhu

V režimu návrhu tato podsestava vypočte a zobrazí protínající spojnici a volitelnou spodní část příkopu na základě zadaných vstupních parametrů a relativního umístění bodů připojení a označených bodů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P2	HranPříkopVnitřní Příkop	Pro nenulovou šířku příkopu jde o hranu příkopu nejblíže k bodu připojení. Jestliže šířka příkopu je nula, použijte Příkop.
P3	HranPříkopStředDělPásPravá	Pro nenulovou šířku příkopu jde o hranu příkopu nejblíže k označenému bodu
L1 – L3	Povrch RefPovrch	Upravený terén na nezpevněné krajnici a spojnice středního dělicího pásu

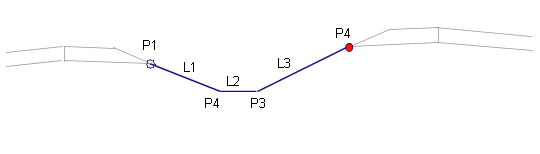

Kódovací diagram
