StěnaGabion

Podsestava StěnaGabion vytvoří gabionovou stěnu. Gabionová stěna je založena na standardním půdorysu Caltrans D100A.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

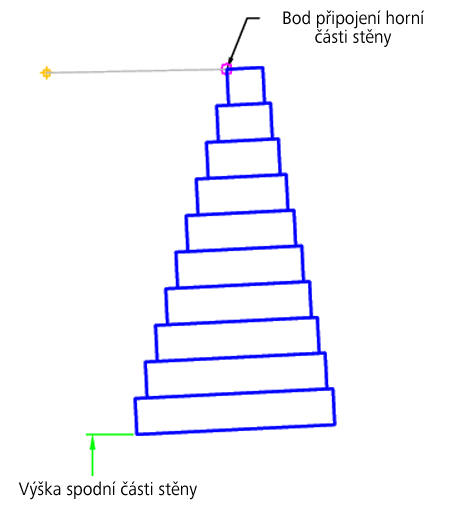

Případ: připojení v horní části stěny

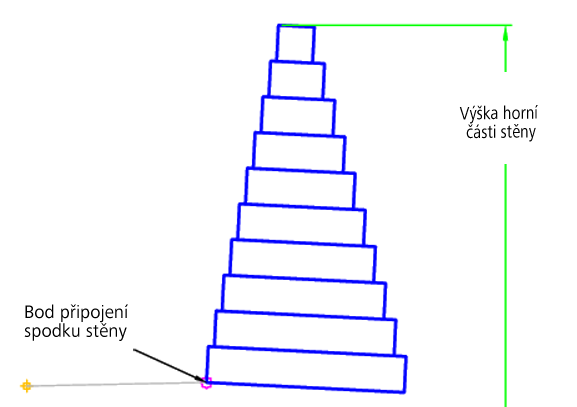

Případ: připojení v dolní části stěny

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Vzdálenost stupňovitého odsazení	Vzdálenost odsazení plochy pro gabiony	Numerický, kladný	0,5 ft 0,15 m
Má zátěž	Má půdu nad stěnou	Ano / Ne	Ne
Spád gabionu	Spád gabionu	Numerický	5 (%)
Místo připojení	Místo připojení na stěně	HorníČástStěny / SpodníČástStěny	Spodek stěny

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Výška horní části stěny	Může se použít k nastavení horní výšky stěny v případě, že je bod připojení nastaven ve spodní části stěny. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Povinné, pokud je bod připojení ve spodní části stěny
Výška spodní části stěny	Může se použít k nastavení spodní výšky stěny v případě, že je bod připojení nastaven v horní části stěny. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Povinné, pokud je bod připojení v horní části stěny

Logické přiřazení prováděné za běhu programu

Rozměry hladin gabionu jsou nastaveny v podsestavě na základě aktuální hladiny a výšky stěny gabionu.

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška gabionové stěny se poté vypočítá od bodu připojení a horní části stěny nebo spodní části profilu stěny. Maximální počet hladin gabionu je 10. Jsou rozděleny na hladiny o velikosti 3 ft (1 m). Výška gabionové stěny je zaokrouhlena na sudý počet hladin.

Každá hladina gabionu se poté vytvoří na základě vstupních parametrů.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí maximálně 10 hladin gabionu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1–PX	Gabion	Gabion bod, použije se na všechny body
L1, L5	RefPovrch	Opakuje se pro každou hladinu.
L3, L6	Povrch	Opakuje se pro každou hladinu.
SX	GabionX	X se nahrazen aktuální hladinou gabionu

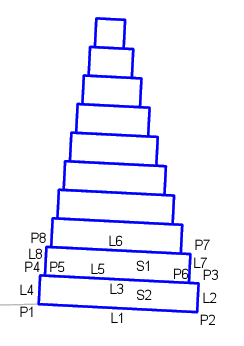

Kódovací diagram

První dvě hladiny gabionu jsou popsány v následujícím obrázku. Ostatní hladiny gabionu jsou podobné.
