ZvukováStěna

Podsestava ZvukováStěna vloží spojnice a tvary za účelem vytvoření zvukové stěny na základě standardního půdorysu Caltrans B15-1.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

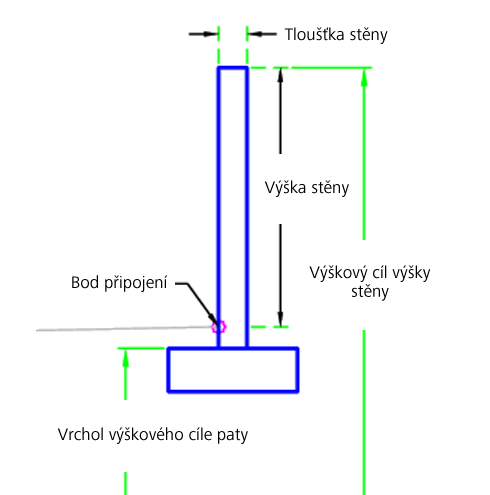

Pata rozšíření:

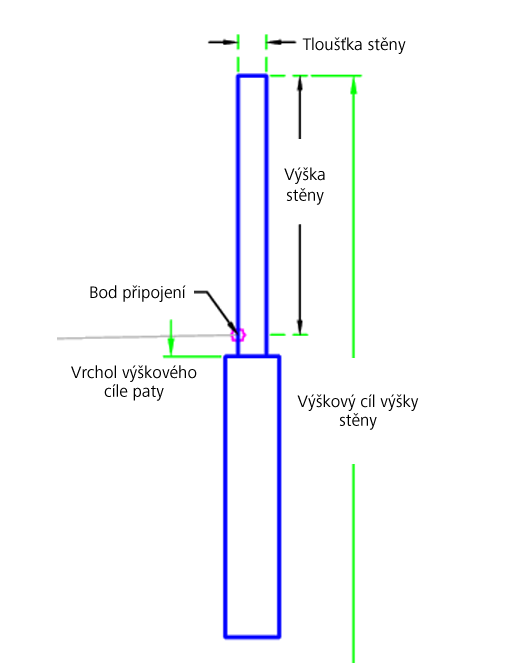

Pata příkopu:

Připojení

Bod připojení je na vnitřní hraně zvukové stěny. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Tvar paty	Tvar paty k použití	Pata rozšíření / Pata příkopu	Pata příkopu
Případ paty	Případ paty	Případ 1 / Případ 2	Případ 2
Výška stěny	Výška stěny nad bodem připojení	Numerický, kladný	6 ft 2 m
Tloušťka stěny	Tloušťka stěny	Numerický	0,66 ft 0,20 m
Pevnost půdy	Pevnost půdy	Půda 25 / Půda 30 / Půda 35	Půda 30

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Výška stěny	Může se použít k přepsání výšky stěny a k navázání výšky horní části stěny na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Horní část paty	Může se použít k přepsání horní části paty a k navázání výšky horní části paty na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Kóty paty zvukové stěny se naleznou v podsestavě na základě zadaných vstupních parametrů.

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Rozměry pat jsou určeny vstupními parametry. Vytvoří se body, spojnice a tvary stěny a poté se vytvoří pata.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí zvukovou stěnu podle vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P4	W_Počátek svahování	Bod počátku svahování stěny
P2	W_Přední část	Přední část stěny
P3	W_Zadní část	Zadní část stěny
P7	W_Vně	Vnější roh paty
P10	W_Uvnitř	Vnitřní roh paty
L1 – L3	Vrch, Stěna	Horní část stěny
L4–L5	Stěna	Povrch stěny
L9	OpěrZeďOzub
S1	Stěna
S2	Pata

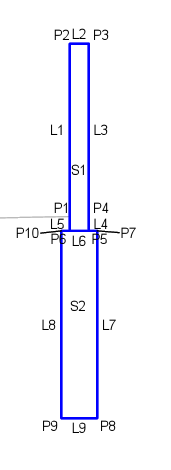

Kódovací diagram

Pata rozšíření:

Pata příkopu:
