OpěrnáZeďCaltransB3

Podsestava OpěrnáZeďCaltransB3 vloží spojnice za účelem vytvoření opěrné zdi na základě standardního půdorysu Caltrans B3-3 pro opěrnou zeď.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

Případ 1: bod připojení v zadní části opěrné zdi

Případ 2: bod připojení na ploše zdi

Připojení

Připojení je nastaveno, buď na zadní, nebo na přední části opěrné zdi.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Kódy spojnic zdi	Kód, který se používá u spojnic, které tvoří zeď.	Text	Stěna
Kódy bodů zdi	Kód, který se používá u bodů, které tvoří zeď.	Text	Stěna
Kódy bodů paty	Kód, který se používá u bodů, které tvoří patu.	Text	Pata
Kódy spojnic paty	Kód, který se používá u spojnic, které tvoří patu.	Text	Pata
Minimální krytí paty	U zadní varianty určuje tento parametr výšku nad patou, pokud není nastaven cíl výšky na ploše.	Numerický, kladný	1,5 ft 0,45 m
Bod připojení	Určuje, zda je bod připojení na ploše opěrné zdi, nebo v zadní části opěrné zdi.	Plocha / Zadní část	Zadní

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Výška stěny	Slouží k řízení výškových kót použitých k vytvoření opěrné zdi. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Požadováno
Horní část paty	Může se použít k ovládání horní výšky paty. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Požadováno
Horní část stěny	Může se použít k přepsání horní výšky zdi, pokud je bodem připojení plocha. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Výška plochy	Může se použít k řízení bodu výšky na ploše zdi v případě, že je bodem připojení zadní část. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Kóty opěrné zdi jsou odvozeny z hodnot standardních plánů Caltrans B-3 pro opěrnou zeď.

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení.

Zkontroluje se profil výšky zdi, aby se zjistilo, zda existuje. V případě, že profil neexistuje, zobrazí se chybová zpráva. Pokud není profil výšky zdi nalezen, předpokládají se kóty pro zeď o velikosti 1 ft (0,3 m). Profil výšky stěny se nastaví na zkrácenou hodnotu výšky.

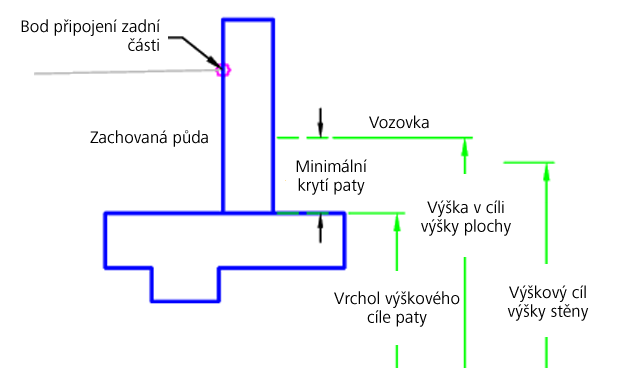

Případ 1: bod připojení v zadní části opěrné zdi

Pokud je nastavena výška plochy, použije se výška. Pokud výška plochy nastavena není, použije se součet vrcholu paty a minimálního krytí paty. K určení fyzické výšky opěrné zdi se použije výška cíle horní části paty. Pata se vytvoří pomocí kót standardního půdorysu na základě cíle výšky zdi.

Případ 2: bod připojení na ploše zdi

Výpočet pro horní část stěny se provede v závislosti na cíli horní části zdi. Výška paty je založena na cíli horní části paty. Pokud cíl horní části paty není nalezen, použije se pod bodem připojení minimální krytí paty. Pata se vytvoří pomocí kót standardního půdorysu na základě cíle výšky zdi.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí opěrnou zeď na základě výšky stěny o hodnotě 1 ft (0,3 m).

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Zeď, BodPřipojení	Bod připojení opěrné zdi
P2–P4, P13	Stěna
P5–P12	Pata
L1–L6	Stěna
L7–L13	Pata
S1	Stěna
S2	Pata

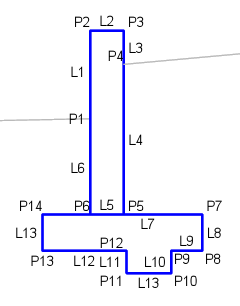

Kódovací diagram

Případ 1: bod připojení v zadní části opěrné zdi

Případ 2: bod připojení na ploše zdi
