SvodidloClarkCountyTyp31

Podsestava SvodidloClarkCountyTyp31 vloží spojnice za účelem vytvoření tvaru svodidla Clark County, typ 31, do šablony typických řezů.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

Připojení

Bod připojení je na vnitřní hraně stojky v úrovni upraveného terénu.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana Určuje, na kterou stranu se umístí podsestava. Levá / Pravá Pravá
Velikost sloupku Kóty sloupku Numerický, kladný

6 ft

1,8 m

FG k vrcholu Upravený terén k vrcholu sloupku Numerický, kladný

2,67 ft

0,8 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Podsestava vytvoří dva pravoúhlé tvary pro sloupek a svodidlo navíc ke tvaru zábradlí. Stojka směřuje dolů od bodu připojení a má pevnou vzdálenost pod upraveným terénem. Sloupek směřuje nahoru o určenou vzdálenost v parametrech.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí stojku a svodidlo s pevnými rozměry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P5 Svod_Plocha_Vrchol Horní plocha svodidla
P7 Svod_Plocha_Spodek Spodní plocha svodidla
P10 Sloupek_Povrch_Vnitřní Vnitřní horní část sloupku
P11 Sloupek_Povrch_Vně Vnější horní část sloupku
P12 Sloupek_Spodek_Vně Vnější spodek sloupku
P13 Sloupek_Spodek_Vnitřní Vnitřní spodek sloupku
S1 Sloup Sloup
S2 Blok Blok

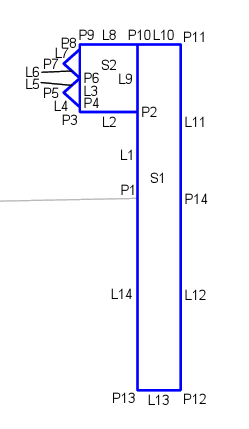

Kódovací diagram
