VíceLaviček

Podsestava VíceLaviček_Hloubka vytvoří sklony výkopu nebo násypu se svahovými lavičkami s odlišnými sklony, šířkami vlhkých prohlubní a hloubkami vlhkých prohlubní.

Můžete definovat šířku a hloubku vlhkých prohlubní u svahových laviček. Poslední sklon hrany paty svahu k cílovému povrchu může být odlišný od sklonu lavičky.

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

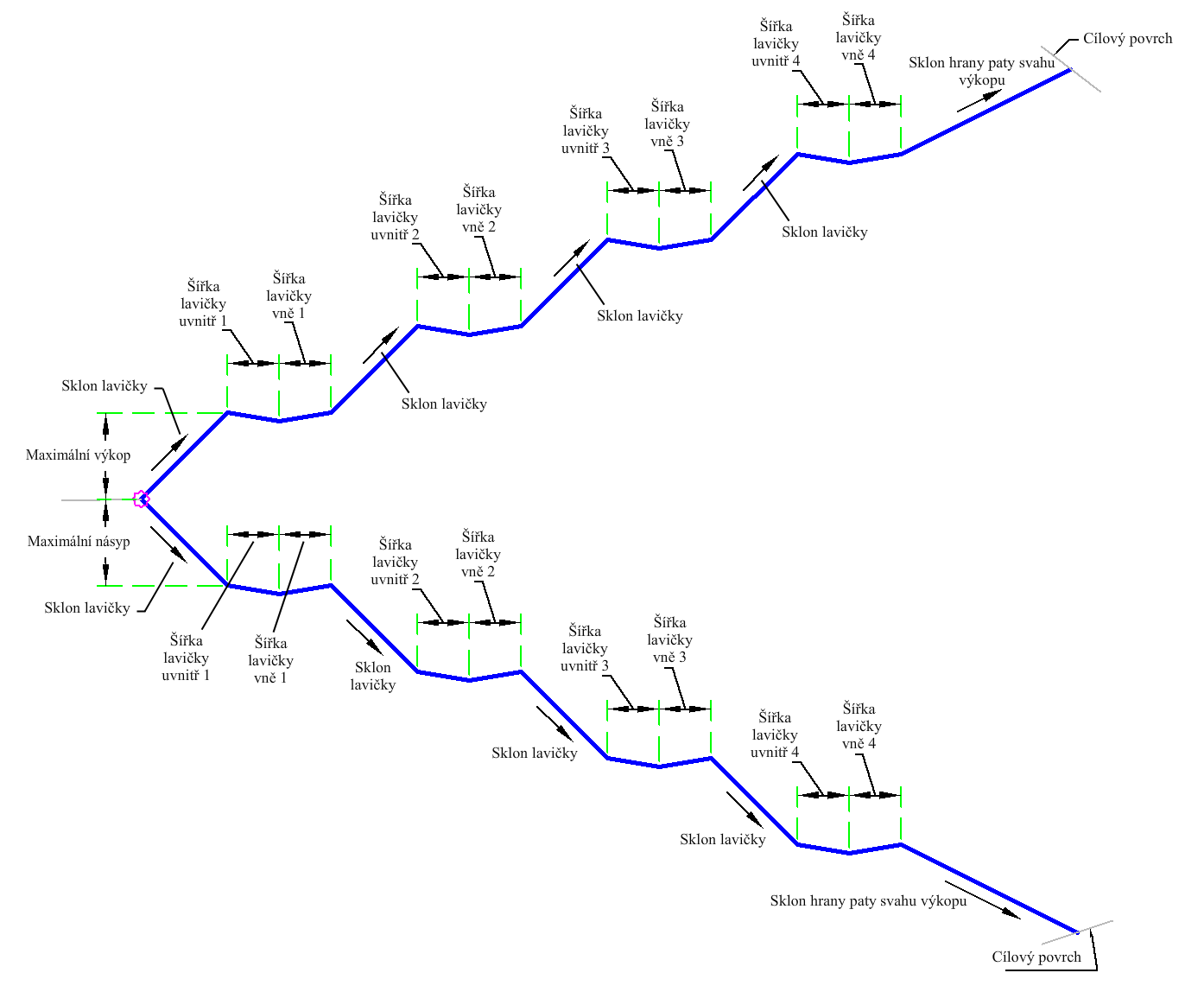

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Maximální výkop	Maximální přípustná výška pro spojnici hrany paty svahu výkopu bez stupňovitého svahování	Numerický, kladný	15 ft 4,5 m
Maximální násyp	Maximální přípustná výška pro spojnici hrany paty svahu násypu bez stupňovitého svahování	Numerický, kladný	10 ft 3 m
Sklon hrany paty svahu výkopu	Sklon hrany paty svahu výkopu	Numerický, kladný	2 (: 1)
Sklon hrany paty svahu násypu	Sklon hrany paty svahu násypu	Numerický, kladný	2 (: 1)
Sklon lavičky 1	Sklon svahové lavičky 1	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 1	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 1	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 1	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 1 k proudnici	Numerický, kladný	5 ft 1,5 m
Vnější šířka vlhké prohlubně 1	Šířka od proudnice vlhké prohlubně ke spodní straně svahové lavičky 2	Numerický, kladný	5 ft 1,5 m
Sklon lavičky 2	Sklon svahové lavičky 2	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 2	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 2	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 2	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 2 k proudnici	Numerický, kladný	6 ft 1,8 m
Vnější šířka vlhké prohlubně 2	Šířka od proudnice vlhké prohlubně ke spodní straně svahové lavičky 3	Numerický, kladný	3 ft 1 m
Sklon lavičky 3	Sklon svahové lavičky 3	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 3	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 3	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 3	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 3 k proudnici	Numerický, kladný	6 ft 2 m
Vnější šířka vlhké prohlubně 3	Šířka od proudnice vlhké prohlubně ke spodní straně svahové lavičky 4	Numerický, kladný	3 ft 1 m
Sklon lavičky 4	Sklon svahové lavičky 4	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 4	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 4	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 4	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 4 k proudnici	Numerický, kladný	3 ft 1 m
Vnější šířka vlhké prohlubně 4	Šířka od proudnice vlhké prohlubně ke spojnici poslední hrany paty svahu na spodní straně	Numerický, kladný	3 ft 1 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Úsek je vypočítán k cílovému povrchu s použitím zadaného sklonu hrany paty svahu.

Jestliže výška k úseku překračuje maximální výšku hrany paty svahu, je vložena spojnice s výškou svahové lavičky a je přidána lavička. Bod počátku svahování se přenastaví na vnější hranu svahové lavičky a proces se opakuje, dokud není nalezena spojnice hrany paty svahu, která nepřekračuje maximální výšku hrany paty svahu.

U každé lavičky jsou pomocí zadaných vstupních hodnot určeny sklony a hloubky. Po přidání čtyř laviček je u hrany paty svahu použit sklon hrany paty svahu výkopu nebo sklon hrany paty svahu násypu a již se nepřidávají žádné další lavičky.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.

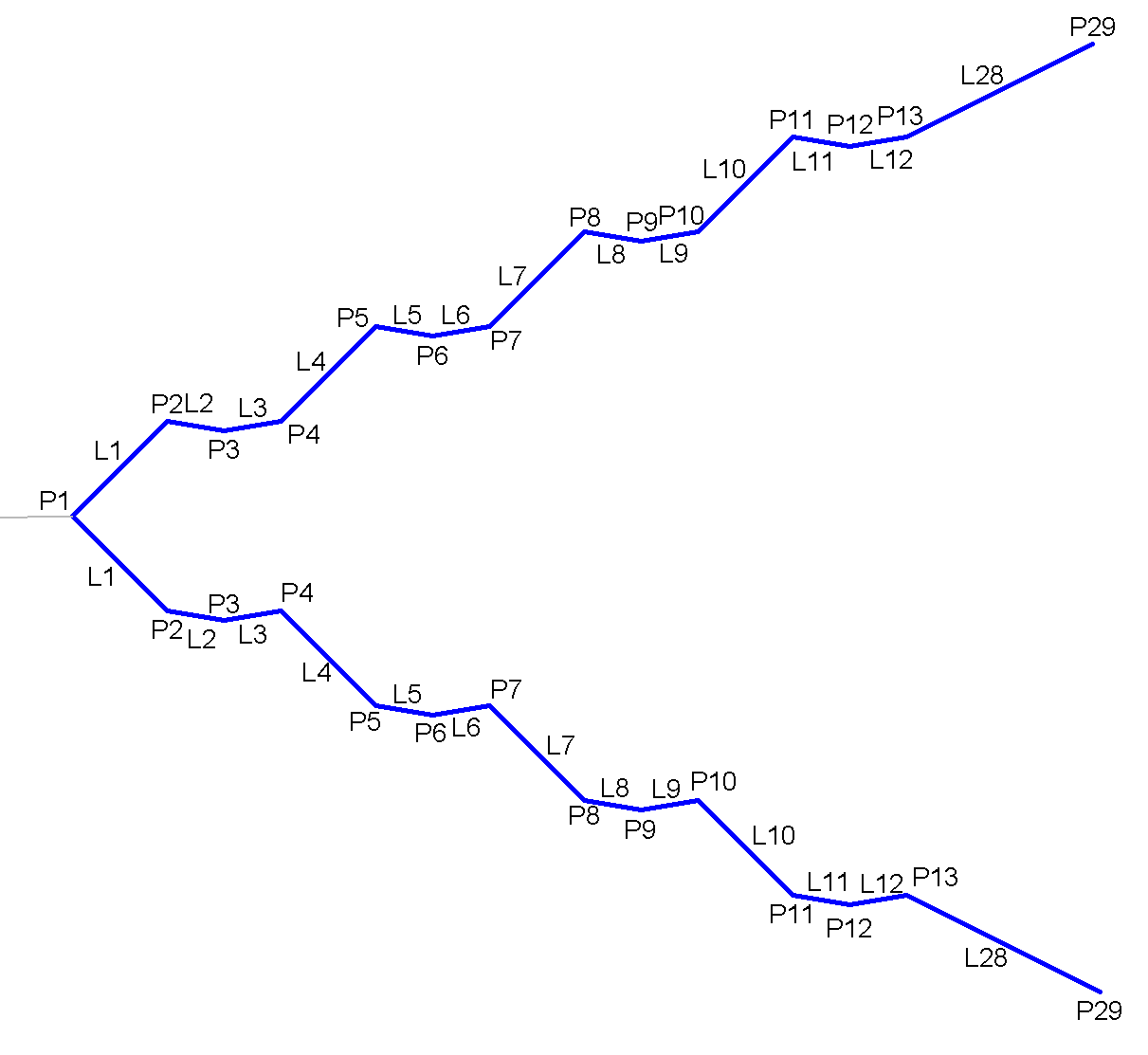

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování
P2, P5, P8, P11	Lavička_Vnitřní
P3, P6, P9, P12	Příkop
P4, P7, P10, P13	Lavička_Vnější
P25–P29	HranaPatySvahu
L1, L4, L7, L10	Vrch, VztažnýBod, Lavička
L2, L3, L5, L6, L8, L9, L11, L12	Vrch, VztažnýBod, Prohlubeň
L24–L28	Vrch, VztažnýBod, HranaPatySvahu

VíceLaviček_Hloubka
