Tato podsestava vloží zpevněnou krajnici se zpevněním vozovky, spodními podkladními a ochrannými vrstvami rozšířenými ke sklonu linie paty svahu krajnice.
Připojení
Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana |
Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení. |
Levá / Pravá | Pravá |
| Šířka krajnice | Šířka od bodu připojení do bodu počátku svahování krajnice. | Numerický |
2,4 m 8,0 ft |
| Použití sklonu naklopení vozovky | Určuje použití sklonu ze specifikace klopení definované na trase základny. |
Seznam voleb:
|
Ne |
| Směr sklonu krajnice |
Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu |
Seznam voleb:
|
Od vrcholu střechovitého sklonu vozovky |
| Výchozí sklon krajnice | Výchozí příčný sklon povrchu krajnice. Tato hodnota se používá v případě, že se nepoužívá sklon klopení nebo není zadán pro trasu základny. | Numerický | -6.0% |
| Šířka příkopu | Určuje šířku příkopu od bodu počátku svahování krajnice. | Numerická, kladná |
3,00 m 9,00 ft |
| Hloubka příkopu | Určuje hloubku příkopu. | Numerický, kladný |
0,40 m 1,20 ft |
| Přivrácený spád pláně | Hodnota přivráceného spádu spodní vrstvy podkladu pro navázání na vrchol příkopu. | Numerický, kladný | 2 ( : 1) |
| Klopení pláně | Určuje použití sklonu ze specifikace klopení definované na trase základny. | Seznam možností: a.) Ne, b.) Sklon vnější krajnice, c.) Sklon vnitřní krajnice | Ne |
| Výchozí sklon pláně | Výchozí příčný sklon povrchu spodní vrstvy podkladu. Tato hodnota se používá v případě, že se nepoužívá sklon klopení nebo není zadán pro trasu základny. | Numerický | -4.0% |
| Hloubka vrstvy Kryt1 | Hloubka mezi konečným spádem a Krytem1 (nula pro vynechání) | Numerická, nezáporná |
0,025 m 0,083 ft |
| Mezera mezi vrstvami Kryt1 a Kryt2 | Snížení hloubky vrstvy Kryt1 k prokladu materiálu spodní vrstvy podkladu mezi vrstvami Kryt1 a Kryt2 | Numerický, kladný |
0,000 m 0,000 ft |
| Hloubka vrstvy Kryt2 | Hloubka materiálu zpevnění druhé úrovně (nula pro vynechání) | Numerická, nezáporná |
0,025 m 0,083 ft |
| Oříznutí Kryt2 | Zmenšená šířka materiálu vrstvy Kryt2 umožňující proklad spodní vrstvy podkladu. Boční hrana vrstvy materiálu bude mít stejný sklon, jako je sklon linie paty svahu krajnice. | Numerický, kladný |
0,4 m 1,32 ft |
| Mezera mezi vrstvami Kryt2 a Podklad | Snížení hloubky vrstvy Kryt2 k prokladu materiálu spodní vrstvy podkladu mezi vrstvami Kryt2 a spodní základovou vrstvou. | Numerický, kladný |
0,01 m 0,033 ft |
| Hloubka základny | Hloubka základní vrstvy (mezi Krytem1 a Základnou; nula pro vynechání) | Numerická, nezáporná |
0,100 m 0,333 ft |
| Oříznutí základny | Zmenšená šířka materiálu spodní základové vrstvy umožňující proklad spodní vrstvy podkladu. Boční hrana vrstvy materiálu bude mít stejný sklon, jako je sklon linie paty svahu krajnice. | Numerický, kladný |
0,4 m 1,32 ft |
| Hloubka pláně | Hloubka ochranné vrstvy v bodu připojení ode dna spodní podkladní vrstvy (nula pro vynechání) | Numerická, nezáporná |
0,300 m 1,0 ft |
| Tloušťka ornice | Určuje hloubku výplňového materiálu podél spojnice linie paty svahu. Při zadání NULOVÉ hodnoty není přidán žádný výplňový materiál. | Numerická, nezáporná | 0.0 |
| Kód tvaru ornice | Určuje kód tvaru pro materiál ornice. | Řetězec | Ornice |
| Kód tvaru Kryt1 | Určuje kód tvaru pro materiál vrchní vrstvy (pod ornicí, je-li povolena). | Řetězec | Pave1 |
| Kód tvaru Kryt2 | Určuje kód tvaru druhé vrstvy materiálu (nad spodní základovou vrstvou). | Řetězec | Pave2 |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Šířka krajnice | Lze použít k přepsání pevné šířky krajnice a k navázání hrany krajnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
Výstupní parametry
| Parametr | Popis | Typ |
|---|---|---|
| Koncový sklon příkopu | Sklon příkopu na konci. | Numerický |
| Koncové odsazení příkopu | Odsazení koncového bodu příkopu. | Numerický |
| Koncová výška příkopu | Výška koncového bodu příkopu. | Numerický |
| Šířka krajnice | Šířka zpevněné krajnice | Numerická |
| Sklon krajnice | Sklon zpevněné krajnice | Numerický |
Chování
Upravený terén krajnice se vloží pro danou šířku krajnice a sklon krajnice směrem ven od bodu připojení. Poté jsou přidány spojnice parabolického příkopu ve formě série 6 spojnic od konce krajnice po zadanou šířku, přičemž jako dolní bod paraboly se použije hloubka dna příkopu.

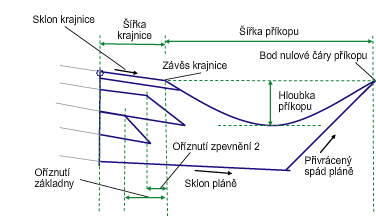

Nyní se vloží spojnice spodní vrstvy podkladu, a to od odsazení bodu připojení, které začíná v hloubce spodní vrstvy podkladu pod upraveným terénem a s použitím výchozího sklonu krajnice (nebo sklonu klopení vozovky). Druhý konec spodní vrstvy podkladu je vyznačen nakreslením spojnice od konce příkopu s přivráceným spádem spodní vrstvy podkladu, jak je znázorněno na obrázku.

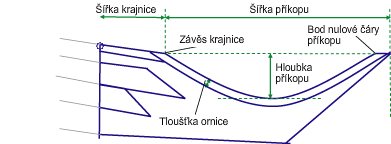

Je-li materiál ornice nastaven na kladnou hodnotu, vznikne přímo pod spojnicí linie paty svahu vrstva nového materiálu se zadanou tloušťkou. Tloušťka je měřena kolmo k tvaru parabolického příkopu. Horní část příkopu je nakreslena od bodu počátku svahování krajnice po zadanou šířku a hloubku příkopu. Na vnitřní hranu příkopu je přidána spojnice odsazení (podél spojnice krajnice), aby bylo dosaženo zadané hloubky ornice příkopu. Podobně je přidána vodorovná spojnice na vnějším konci příkopu. Pomocí těchto dvou spojnic a tloušťky ornice je vytvořen zbytek parabolického dna ornice. Vzhledem k této nové vrstvě bude šířka horní vrstvy krajnice upravena podle následujícího obrázku.
Spojnice povrchů Kryt1, Kryt2 a Podklad se vloží rovnoběžně s upraveným terénem v daných hloubkách. Dolní část spojnice vrstvy Kryt1 je vždy protažena ke spojnici linie paty svahu. Jsou-li hodnoty oříznutí vrstvy Kryt 2 nebo základny nastaveny na nulovou hodnotu, budou horní spojnice těchto vrstev protaženy po odsazení dolní spojnice předchozí vrstvy. Dolní spojnice těchto vrstev jsou protaženy tak, aby byl sklon klínu utvořeného na straně stejný jako počáteční spád příkopu. (Poznámka: Počáteční spád parabolického příkopu vypočítáte pomocí tří známých bodů parabolické rovnice.)
Při nastavení kladných hodnot oříznutí bude horní část příslušného materiálu zkrácena o tuto hodnotu, přičemž bude odvozena dolní spojnice tak, aby byl sklon na straně materiálu stejný jako sklon linie paty svahu.
Je-li mezera mezi vrstvami Kryt1 a Kryt2 nebo Kryt2 a Podklad nastavena na kladnou hodnotu, budou tyto vrstvy odděleny mezerou, jak bylo vysvětleno u podsestavy KrajiniceSProkládanýmPodkladem.
Operace režimu návrhu
V režimu návrhu zobrazí tato podsestava spojnice tvořící krajnici s přiřazenými výchozími parametry.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Typ | Kódy | Popis |
|---|---|---|
| P2 | HranZpevKraj | Hrana zpevněné krajnice, upravený terén |
| P3 | Pláň&Svah | Bod linie paty svahu pláně |
| P5 | HranZpevKrajKryt1 | Hrana zpevněné krajnice na vrstvě Kryt1 |
| P7 | HranZpevKrajKryt2 | Hrana zpevněné krajnice na vrstvě Kryt2 |
| P9 | HranZpevKrajPodklad | Hrana zpevněné krajnice na Podkladu |
| L1, L2 | Povrch | Upravený terén krajnice |
| L3, L4 | RefPovrch, Pláň | |
| L5 | Pave1 | |
| L6 | Pave2 | |
| L7 | Podklad | |
| S1 | Uživatelem definovaný kód | Uživatelem definovaný kód pro horní vrstvu krajnice (výchozí hodnota – Kryt1) |
| S2 | Uživatelem definovaný kód | Uživatelem definovaný kód pro druhou vrstvu krajnice (výchozí hodnota – Kryt2) |
| S3 | Podklad | |
| S4 | Pláň | |
| S5 | Uživatelem definovaný kód | Uživatelem definovaný kód pro materiál ornice (výchozí hodnota – Ornice). |

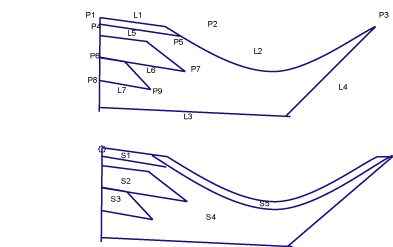

Kódovací diagram
