Tato podsestava vloží spojnici, která vede linii paty svahu k cílovému povrchu v uživatelem definovaném sklonu výkopu nebo násypu.
Je-li to nezbytné, sklon se upraví tak, aby se zachoval bod linie paty svahu v rámci minimálního odsazení +/- od základny.
Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).
Připojení
Bod připojení je v bodu počátku svahování spojnice linie paty svahu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá / Pravá |
Pravá |
|
Sklon výkopu |
Sklon pro normální promítání hrany paty svahu v podmínkách výkopu |
Numerický, kladný |
4 ( : 1) |
|
Sklon násypu |
Sklon pro normální promítání hrany paty svahu v podmínkách násypu |
Numerický, kladný |
4 ( : 1) |
|
Minimální odsazení od základny |
Minimální povolené odsazení pro bod linie paty svahu |
Numerický |
3,0 m 10,0 ft |
|
Možnost zaoblení |
Určuje zaoblení spojnice linie paty svahu v záchytném bodu. |
Řetězec |
Žádné |
|
Zaoblení podle |
Určuje, jaký parametr se použije pro zaoblení. |
Řetězec |
Délka |
|
Parametr zaoblení |
Určuje hodnotu délky nebo poloměru. |
Numerický, kladný |
1,500 ft |
|
Mozaika zaoblení |
Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). |
Numerický, kladný |
6 |
|
Umístit výplňový materiál |
Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. |
Řetězec |
Žádné |
|
Omezení sklonu 1 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
1 : 1 |
|
Tloušťka materiálu 1 |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
12 palců |
|
Název materiálu 1 |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 2 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
2 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
6 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 3 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
4 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
4 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Setá tráva |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Minimální odsazení |
Může se použít k přepsání pevného minimálního odsazení a k navázání minimálního odsazení na odsazení trasy. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Povrch hrany paty svahu |
Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Odsazení linie paty svahu |
Odsazení bodu linie paty svahu |
Numerický |
|
Výška linie paty svahu |
Výška bodu linie paty svahu |
Numerický |
Chování

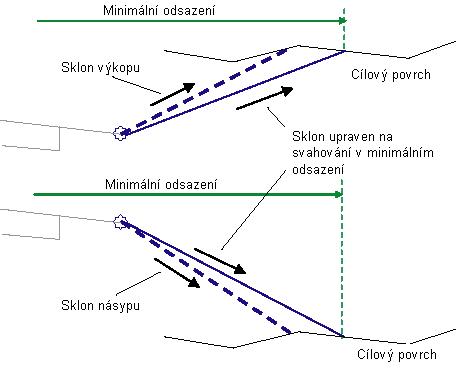

Tato podsestava se pokusí vypočítat bod linie paty svahu pro podmínku výkopu. Jestliže je nalezen bod linie paty svahu, jeho odsazení se porovná s hodnotou minimálního odsazení. Jestliže bod linie paty svahu je v rámci minimálního odsazení, bod linie paty svahu se posune do bodu minimálního odsazení v cílovém povrchu. Pokud není nalezen žádný bod linie paty svahu, proces se zopakuje pro podmínku násypu.
Jestliže se během modelování koridoru přiřadí k minimálnímu odsazení název odsazení směrového vedení trasy, hodnota minimálního odsazení se bude lišit tak, aby odpovídala odsazení trasy.
Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.
V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazuje sklony výkopu i násypu přerušovanými čarami, které směřují ven na vzdálenost minimálního odsazení. Spojnice linie paty svahu jsou ukončeny šipkami směřujícími ven.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|
P1 |
Svahování PočátekSvahVýkop nebo PočátekSvahNásyp |
Bod počátku svahování buď pro podmínku výkopu nebo podmínku násypu |
|
P2 |
HranaPatySvahu Výkop&Terén nebo Násyp&Terén |
Bod linie paty svahu buď pro podmínku výkopu nebo podmínku svahu |
|
L1 |
Povrch RefPovrch |
|
|
L1 |
Povrch RefPovrch HranaPatySvahu Výkop&Terén |
Spojnice linie paty svahu pro příčný řez výkopu |
|
L1 |
Povrch RefPovrch HranaPatySvahu Násyp&Terén |
Spojnice linie paty svahu pro příčný řez násypu |

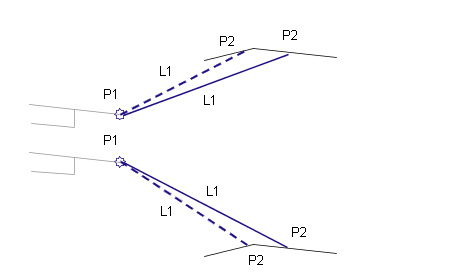

Kódovací diagram
