Tato podsestava vytvoří příkop s plochým dnem se shodnými bočními svahy a umožní použití dvou typů povrchů, přičemž použije sklon, který je určen pro odpovídající povrch. Je možné použít až tři vrstvy materiálu zavážky. Šířka příkopu je určena uživatelsky definovanou šířkou a minimálním krytem potrubí.
Připojení
Bod připojení je umístěn na cílovém povrchu ve středu příkopu.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Boční svah | Sklon X : 1 pro boční svahy příkopu | Numerický, kladný | 3 : 1 |
| Hloubka podsypu | Hloubka vrstvy uložení | Numerický, kladný | 0.0 |
| Minimální krytí zvláštní zavážkou | Minimální velikost krytí zvláštní zavážkou uloženého nad nejvyšším potrubím. Potrubí se měří od vnějšího průměru vrcholu potrubí. | Numerická, kladná | 0.0 |
| Minimální tloušťka zvláštní zavážky | Minimální tloušťka zvláštní zavážky pod nejnižším potrubím. Potrubí se měří od vnějšího průměru dna potrubí. | Numerická, kladná | 0.0 |
| Šířka | Šířka spodní části příkopu | Numerický, kladný |
2,0 m 6,0 ft |
| Odsazení potrubní sítě 1 | Odsazení vnější hrany potrubí od bočního svahu příkopu | Numerický, kladný | 0.0 |
| Odsazení potrubní sítě 2 | Odsazení vnější hrany potrubí od bočního svahu příkopu | Numerický, kladný | 0.0 |
| Boční svah skály | Sklon X : 1 pro boční svahy příkopu | Numerická, kladná | 1 : 1 |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Existující povrch | Existující terén, ke kterému budou připojeny boční svahy. Následující typy objektů lze použít k určení tohoto povrchu jako cílové: povrchy. | Požadováno |
| Povrch skály | Povrch skály, na který má být napojen boční svah. Následující typy objektů lze použít k určení tohoto povrchu jako cílové: povrchy. | Volitelné |
| Potrubní síť 1 | Použito k určení první potrubní sítě. Následující typy objektů lze použít k určení této potrubní sítě jako cílové: potrubní sítě. | Požadováno |
| Potrubní síť 2 | Použito k určení první potrubní sítě. Následující typy objektů lze použít k určení této potrubní sítě jako cílové: potrubní sítě. | Volitelné |
Výstupní parametry
Žádné.
Chování
V obou případech určí podsestava dno příkopu podle jeho hloubky a šířku příkopu na základě umístění potrubí v daných sítích. Minimální krytí zvláštní zavážkou je určeno tak, aby začínalo od největšího vnějšího průměru nejvyššího nalezeného potrubí ve vybraném úseku. Minimální tloušťka zvláštní zavážky je určena menším vnějším průměrem nejnižšího potrubí nalezeného ve vybraném staničení. U jakéhokoli povrchu platí, že leží-li daný boční svah níže, bude použit odpovídající sklon (skála nebo řádný).
Případ 1: Vybrána jedna potrubní síť

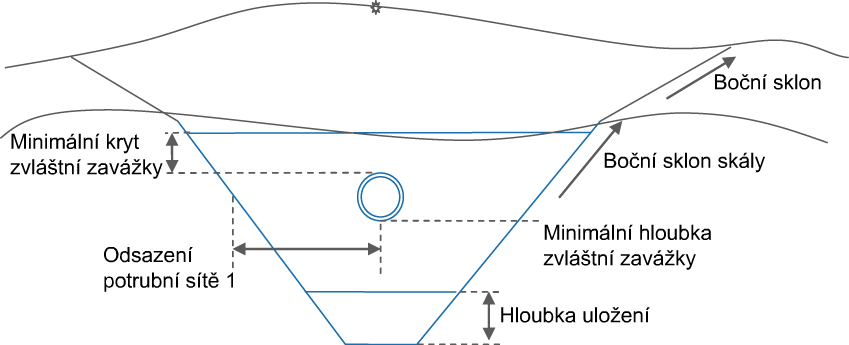

Jestliže je vybrána pouze Potrubní síť 1, bude podsestava hledat osu potrubí 1 m (3 ft) nalevo a napravo od řídicí základny ve vybraném staničení. Použijte hodnotu odsazení pro Potrubní síť 1 na obě strany a určete tak šířku potrubí nebo minimální šířku, podle toho, která z obou hodnot je menší. Hodnota odsazení je použita od vnější stěny potrubí, jak je znázorněno na obrázku. Dno příkopu je určeno hodnotou vnějšího průměru dna potrubí, k níž jsou přičteny hodnoty Minimální tloušťka zvláštní zavážky a Hloubka lože.
Případ 2: Vybrány dvě potrubní sítě

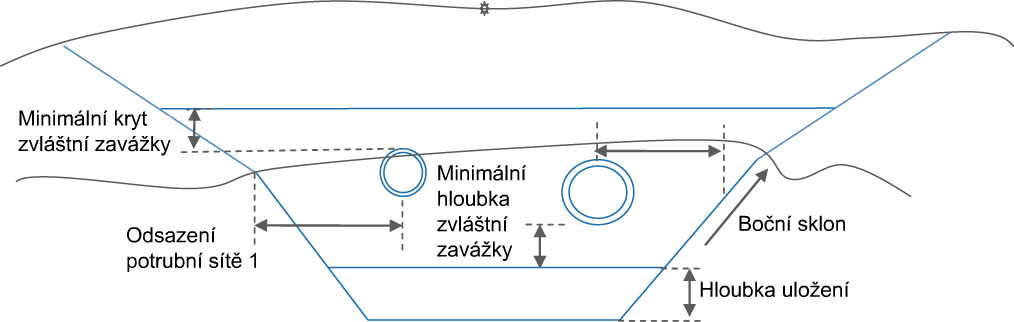

Jsou-li vybrány dvě potrubní sítě, bude za síť, která leží nalevo od základny, považována Potrubní síť 1 a za síť ležící na pravé straně trasy bude považována Potrubní síť 2. Tloušťka materiálu daná hodnotou Minimální tloušťka zvláštní zavážky bude určena hodnotou většího ze dvou vnějších průměrů potrubí, k níž je přičtena hodnota Minimální krytí zvláštní zavážkou. Dno a hloubka příkopu budou určeny hodnotou menšího ze dvou spodních vnějších průměrů potrubí, k niž jsou přičteny hodnoty Minimální tloušťka zvláštní zavážky a Hloubka lože.
Operace režimu návrhu
Tato podsestava zakreslí v režimu návrhu příkop, jak je ukázáno na předchozím obrázku.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod / Spojnice | Kódy | Popis |
|---|---|---|
| P1, P2 | DnoStrouha | |
| P3, P4 | PrůsečStrouha&Terén | |
| P5, P6 | PodsypStrouha | |
| P7, P8 | Příkop_zavážka | |
| L1 - L9 | Srovnávací rovina příkopu | |
| L5 | Příkop_dno | |
| L1, L9 | Příkop_nulová_čára | |
| L1, L9, L10 | Příkop_zavážka | |
| L1, L2, L3, L7, L8, L9, L11 | Příkop_uložení | |
| S1 | PodsypStrouha | |
| S2 | Příkop_zavážka | Zavážka příkopu mínus plocha potrubí |
Kódovací diagram
