OpěrnáBetonováZeďCrib

Podsestava OpěrnáBetonováZeďCrib vloží spojnice za účelem vytvoření opěrné betonové zdi Crib na základě standardního půdorysu Caltrans C7A.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

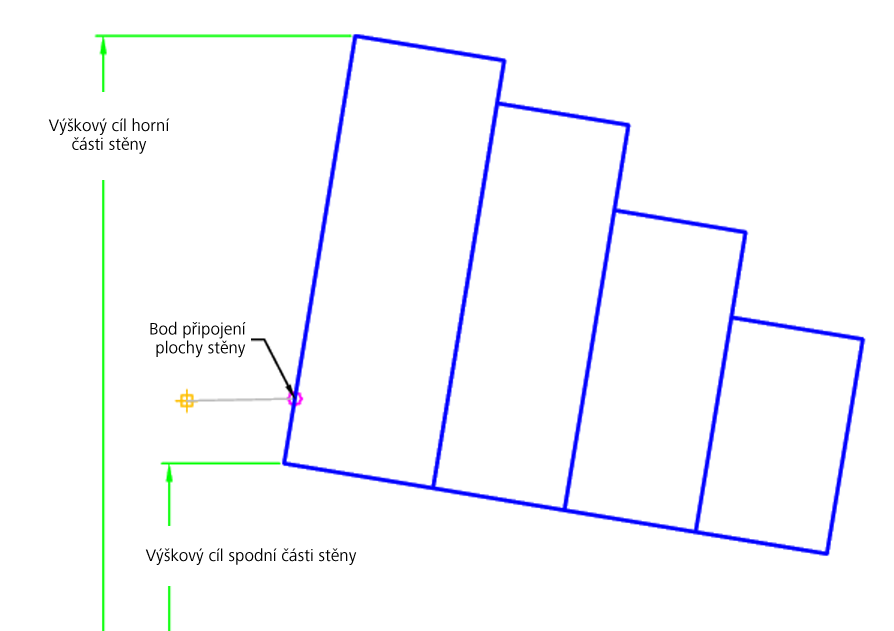

Případ: plocha zdi

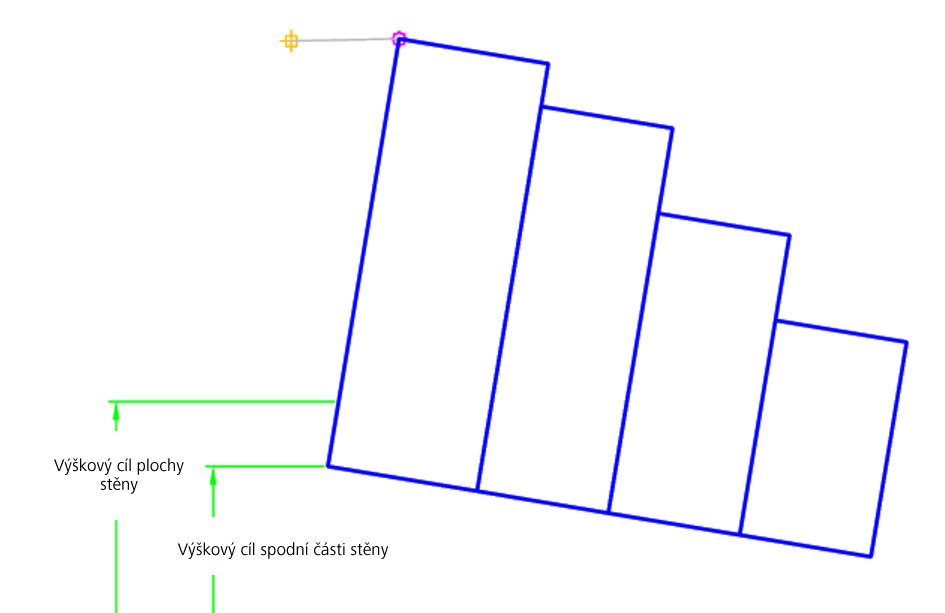

Případ: horní část zdi

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana Určuje, na kterou stranu se umístí podsestava. Levá / Pravá Pravá
Zkos zdi Zkos zdi Vertikální / B 1:6 / B 1:4 B 1:6
Případ zatížení Případ zatížení Plocha / Nábřeží Ploché
Typ stěny Typ zdi Typ A / Typ B / Typ C Typ C
Bod připojení Bod připojení Horní část zdi / Plocha zdi Plocha zdi

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr

Popis

Stav

Spodek stěny Může se použít k nastavení výšky spodku zdi. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Volitelný
Plocha zdi Může se použít k nastavení bodu výšky plochy zdi. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Volitelné (bod připojení = horní část zdi)
Horní část stěny Může se použít k nastavení výšky horní části zdi. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. Volitelné (bod připojení = plocha zdi)

Logické přiřazení prováděné za běhu programu

Kóty zdi jsou nastaveny podle vstupních parametrů a uložených hodnot standardního půdorysu Caltrans C7A.

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Kóty zdí se pak nastavují za běhu logickým přiřazením na základě vstupních parametrů. Poté se vytvoří tvar.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí opěrnou betonovou zeď Crib podle vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1 ZeďPlocha Plocha zdi
P2–P9 Povrch
P10–P14 Dole
L1, L9–L12 Povrch
L13–L16 RefPovrch
S1–S4 Beton

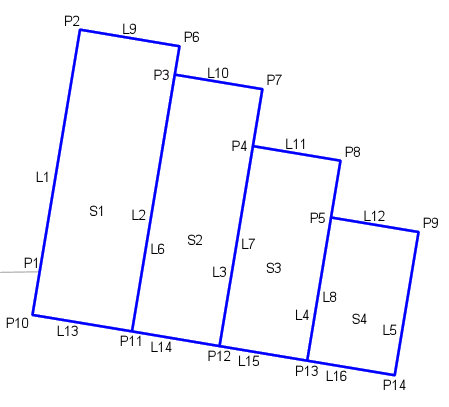

Kódovací diagram
