Tato podsestava je obecná podsestava pro rozšíření spojnice od bodu připojení do daného odsazení a cílového povrchu.
K vypočtení trasy je možné při vytváření modelu koridoru použít trasu.
Připojení
Bod připojení je na začátku spojnice.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Odsazení od základny |
+/- odsazení pro navázání spojnice do cílového povrchu Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci Autodesk Civil 3D. |
Numerický |
0.0 |
|
Kódy bodů |
Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice |
Čárkou oddělovaný řetězec |
P2 |
|
Kódy spojnic |
Seznam kódů, které se přiřazují ke spojnici |
Čárkou oddělovaný řetězec |
Povrch, RefPovrch |
|
Vynechat spojnici |
Tento parametr přidává nebo odebírá spojnici povrchu. |
Ano / Ne |
Ne |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Odsazení |
Může se použít k přepsání pevného odsazení a k navázání konce spojnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Cílový povrch |
Název povrchu, na který se navazuje spojnice. Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Počáteční odsazení |
+/- odsazení začátku spojnice |
Numerický |
|
Počáteční výška |
Výška počátku spojnice |
Numerický |
|
Koncové odsazení |
+/- odsazení konce spojnice |
Numerický |
|
Koncová výška |
Výška konce spojnice |
Numerický |
Chování

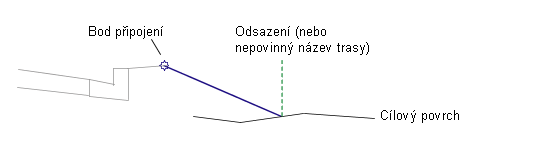

Spojnice se rozšiřuje do bodu na cílovém povrchu v daném odsazení.
Operace režimu návrhu

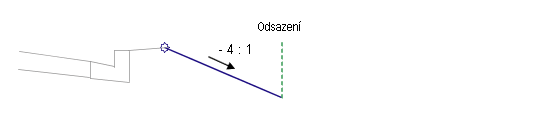

V režimu návrhu tato podsestava zobrazí spojnici nakreslenou do daného odsazení se sklonem -4 : 1. Spojnice je ukončena šipkou, která směřuje ven.
Kódy bodů, spojnic a tvarů
Žádné.

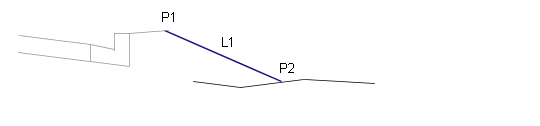

Kódovací diagram
