LichoběžníkovýTvar

Tato podsestava vloží lichoběžníkový tvar s flexibilními parametry a kódy.

Tento tvar lze využít jako jízdní pruh nebo krajnice s využitím parametrů klopení pro sklon. Šířku a výšku vnější hrany je možné vypočítat na základě volitelné trasy a profilu. Pokud se naskládá více tvarů, spodní sklon je možné použít jako horní sklon následných tvarů. Pokud jsou tvary pospojovány, vnější hloubku lze použít jako vnitřní hloubku další podsestavy. Kódy bodů, spojnic a tvarů jsou ponechány nedefinované, aby tvar mohl v různých situacích představovat různé materiály.

Připojení

Bod připojení je na vnitřní hraně tvaru.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Spodní sklon			0.042
Vnější hloubka			0.500
Horní sklon			-0.020
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Šířka	Šířka od bodu připojení do vnějšího bodu krajnice	Numerický	2,4 m 8,0 ft
Výchozí příčný sklon	Výchozí příčný sklon povrchu tvaru. Tato hodnota se používá v případě, že se nepoužívá sklon klopení nebo není zadán pro trasu základny.	Numerický	-2.0%
Použití sklonu naklopení vozovky	Udává, že se má použít sklon klopení vozovky	Seznam voleb	Ne
Směr sklonu	Určuje, zda je sklon tvaru od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Vnitřní hloubka	Hloubka v bodě připojení	Numerický, kladný	0,25 m 1,0 ft
Vnější hloubka	Hloubka naproti bodu připojení	Numerický, kladný	0,125 m 0,5 ft
Kód vnitřního horního bodu	Uživatelem definovaný kód bodu
Kód vnějšího horního bodu	Uživatelem definovaný kód bodu
Kód vnitřního dolního bodu	Uživatelem definovaný kód bodu
Kód vnějšího dolního bodu	Uživatelem definovaný kód bodu
Kód horní spojnice	Uživatelem definovaný kód spojnice
Kód dolní spojnice	Uživatelem definovaný kód spojnice
Kód tvaru	Uživatelem definovaný kód tvaru

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ přiřazení	Stav
Šířka	Mohou se používat k přepsání pevné šířky a k navázání hrany tvaru na zarovnání odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Vnější výška	Mohou se používat k přepsání normálního sklonu tvaru a k navázání horní vnější hrany tvaru na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Horní sklon	Sklon horní spojnice	Numerický
Spodní sklon	Sklon spodní spojnice	Numerický
Šířka	Šířka tvaru	Numerický
Vnější hloubka	Vnější hloubka tvaru	Numerický

Chování

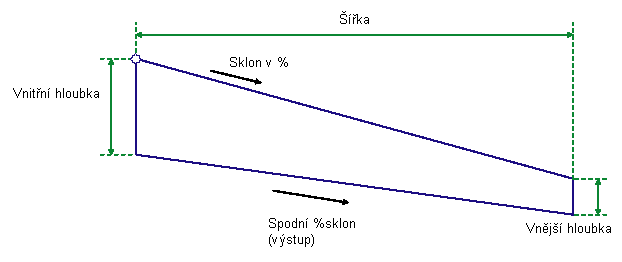

Upravený terén tvaru se vkládá pro dané hodnoty položek Šířka a Sklon v % směrem ven od bodu připojení. Sklon spodní spojnice se vypočte na základě vnitřní a vnější hloubky tvaru. Kódy bodů, spojnic a tvarů se nastavují jako vstupní parametry pomocí uživatelem definovaných řetězců.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice zahrnující tvar pro vozovku se základním střechovitým sklonem, s výchozím příčným sklonem jakožto hodnotou pro sklon horní spojnice.

Kódy bodů, spojnic a tvarů

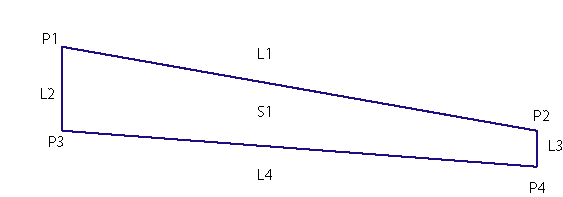

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Typ	Kód	Popis
P1	Kód vnitřního horního bodu	Uživatelem definovaný kód bodu
P2	Kód vnějšího horního bodu	Uživatelem definovaný kód bodu
P3	Kód vnitřního dolního bodu	Uživatelem definovaný kód bodu
P4	Kód vnějšího dolního bodu	Uživatelem definovaný kód bodu
L1	Kód horní spojnice	Uživatelem definovaný kód spojnice
L4	Kód dolní spojnice	Uživatelem definovaný kód spojnice
S1	Kód tvaru	Uživatelem definovaný kód tvaru
