LiniePatySvahuLavičky

Tato podsestava vloží spojnice za účelem vytvoření sklonů výkopu nebo násypu s lavičkami, které se opakují podle potřeby.

Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

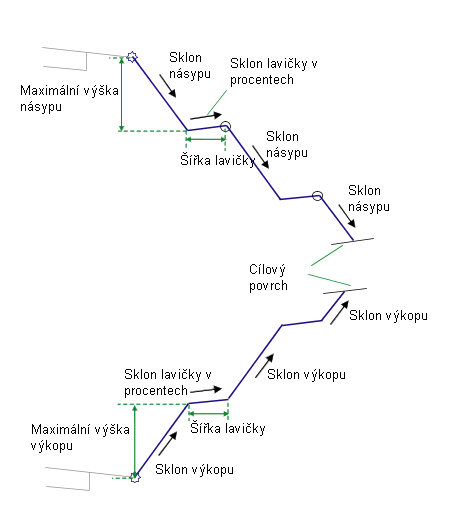

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana

Určuje, na kterou stranu se umístí podsestava.

Levá / Pravá

Pravá

Sklon výkopu

Sklon pro sklon linie paty svahu výkopu

Numerický, kladný

2 ( : 1)

Maximální výška výkopu

Maximální povolená výška pro spojnici linie paty svahu výkopu bez stupňovitého svahování

Numerický

3,0 m

10,0 ft

Sklon násypu

Sklon pro sklon linie paty svahu násypu

Numerický, kladný

2 ( : 1)

Maximální výška násypu

Maximální povolená výška pro spojnici linie paty svahu násypu bez stupňovitého svahování

Numerický, kladný

3,0 m

10,0 ft

Šířka lavičky

Šířka svahové lavičky

Numerický, kladný

1,5 m

5,0 ft

Sklon lavičky v procentech

Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení

Numerický

2 (%)

Možnost zaoblení

Určuje zaoblení spojnice linie paty svahu v záchytném bodu.

Řetězec

Žádné

Zaoblení podle

Určuje, jaký parametr se použije pro zaoblení.

Řetězec

Délka

Parametr zaoblení

Určuje hodnotu délky nebo poloměru.

Numerický, kladný

1,500 ft

Mozaika zaoblení

Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic).

Numerický, kladný

6

Umístit výplňový materiál

Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné.

Řetězec

Žádné

Omezení sklonu 1

Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.

Sklon

1 : 1

Tloušťka materiálu 1

Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.

Numerický, kladný

12 palců

Název materiálu 1

Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.

Řetězec

Rip Rap

Omezení sklonu 2

Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.

Sklon

2 : 1

Tloušťka materiálu

Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.

Numerický, kladný

6 palců

Název materiálu

Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.

Řetězec

Rip Rap

Omezení sklonu 3

Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.

Sklon

4 : 1

Tloušťka materiálu

Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.

Numerický, kladný

4 palců

Název materiálu

Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.

Řetězec

Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr

Popis

Stav

Povrch hrany paty svahu

Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.

Požadováno

Výstupní parametry

Parametr

Popis

Typ

Odsazení linie paty svahu

Odsazení bodu linie paty svahu

Numerický

Výška linie paty svahu

Výška bodu linie paty svahu

Numerický

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Úsek se vypočte k cílovému povrchu s použitím zadaného sklonu výkopu nebo sklonu násypu. Jestliže výška k úseku překračuje maximální výšku, vloží se spojnice s maximální výškou a přidá se spojnice lavičky. Bod počátku svahování se přenastaví na vnější hranu lavičky a proces se opakuje, dokud se nenalezne spojnici linie paty svahu, které nepřekračuje maximální výšku.

Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.

Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.

Poznámka:

V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

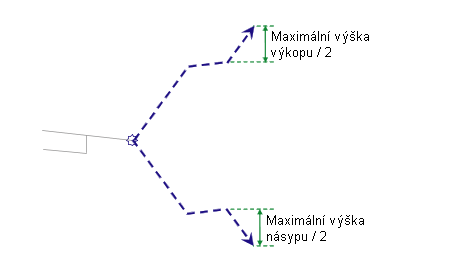

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí počáteční sklony výkopu a násypu na jejich maximální výšku, jednoduchou lavičku se sklony linie paty svahu výkopu a násypu pro polovinu maximálních výšek. Spojnice linie paty svahu jsou ukončena šipkami, které směřují ven.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1

Svahování

PočátekSvahVýkop nebo

PočátekSvahNásyp

Bod počátku svahování buď pro podmínku výkopu nebo podmínku násypu. Toto platí pouze pro vnitřní hranu skutečné spojnice promítání hrany paty svahu.

P2

HranaPatySvahu

Výkop&Terén nebo

Násyp&Terén

Bod hrany paty svahu buď pro podmínku výkopu, nebo podmínku násypu. Toto platí pouze pro skutečný bod hrany paty svahu.

P2

HranLavičkaVnitřní

Vnitřní hrana lavičky (laviček)

P3

HranLavičkaVnější

Vnější hrana lavičky (laviček)

Vechny spojnice

Povrch

RefPovrch

Konečné spojnice linie paty svahu

Povrch

RefPovrch

HranaPatySvahu

Výkop&Terén

Spojnice linie paty svahu pro příčný řez výkopu

Konečná spojnice linie paty svahu

Povrch

RefPovrch

HranaPatySvahu

Násyp&Terén

Spojnice linie paty svahu pro příčný řez násypu

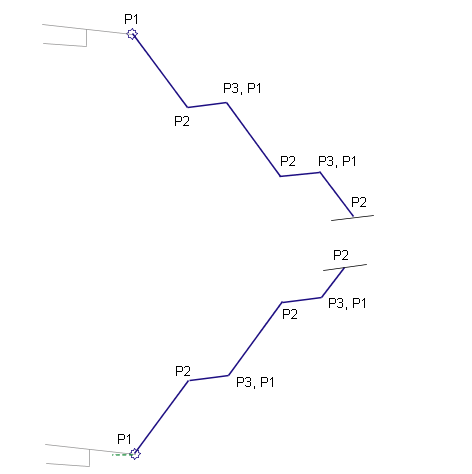

Kódovací diagram
