LiniePatySvahuMaxŠířka

Tato podsestava vloží spojnici, která vede linii paty svahu k cílovému povrchu v uživatelem definovaném sklonu výkopu nebo násypu.

Je-li potřeba, spojnice se upraví tak, aby bod linie paty svahu byl v rámci maximální šířky od bodu počátku svahování.

Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).

Připojení

Bod připojení je v bodu počátku svahování spojnice linie paty svahu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Sklon výkopu	Sklon pro normální promítání hrany paty svahu v podmínkách výkopu	Numerický, kladný	4 ( : 1)
Sklon násypu	Sklon pro normální promítání hrany paty svahu v podmínkách násypu	Numerický, kladný	4 ( : 1)
Maximální šířka	Maximální povolená šířka od bodu počátku svahování (bod připojení) pro bod linie paty svahu	Numerický	3,0 m 10,0 ft
Možnost zaoblení	Určuje zaoblení spojnice linie paty svahu v záchytném bodu.	Řetězec	Žádné
Zaoblení podle	Určuje, jaký parametr se použije pro zaoblení.	Řetězec	Délka
Parametr zaoblení	Určuje hodnotu délky nebo poloměru.	Numerický, kladný	1,500 ft
Mozaika zaoblení	Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic).	Numerický, kladný	6
Umístit výplňový materiál	Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné.	Řetězec	Žádné
Omezení sklonu 1	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	1 : 1
Tloušťka materiálu 1	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	12 palců
Název materiálu 1	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 2	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	2 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	6 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 3	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	4 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	4 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Maximální šířka	Může se použít pro přepsání pevné hodnoty maximální šířky a k navázání maximální šířky na odsazení trasy. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Parametr	Popis	Typ
Odsazení linie paty svahu	Odsazení bodu linie paty svahu	Numerický
Výška linie paty svahu	Výška bodu linie paty svahu	Numerický

Chování

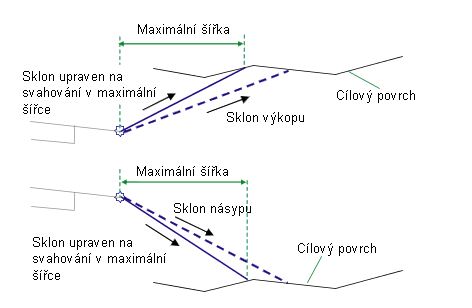

Tato podsestava se pokusí vypočítat bod linie paty svahu pro podmínku výkopu. Jestliže je nalezen bod linie paty svahu, šířka spojnice linie paty svahu se porovná s hodnotou maximální šířky. Je-li hodnota maximální šířky překročena, bod linie paty svahu se posune do bodu maximální šířky v cílovém povrchu. Pokud není nalezen žádný bod linie paty svahu, proces se zopakuje pro podmínku násypu.

Jestliže se během modelování koridoru přiřadí k maximální šířce název směrového vedení trasy odsazení, hodnota maximální šířky se bude lišit tak, aby odpovídala odsazení trasy.

Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.

Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary uzavřené těmito materiály jsou kódovány názvem materiálu.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazuje sklony výkopu i násypu přerušovanými čarami, které směřují směrem ven na vzdálenost 3 metry nebo 10 stop. Spojnice linie paty svahu jsou ukončeny šipkami směřujícími ven.

Kódy bodů, spojnic a tvarů

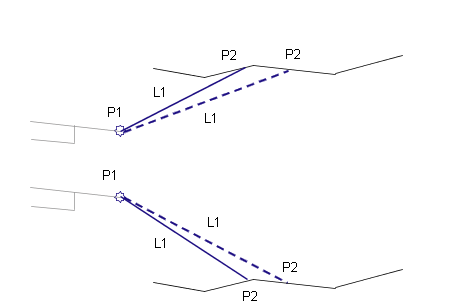

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování PočátekSvahVýkop nebo PočátekSvahNásyp	Bod počátku svahování pro podmínku výkopu a násypu
P2	HranaPatySvahu Výkop&Terén nebo Násyp&Terén	Bod linie paty svahu pro podmínku výkopu nebo podmínku svahu
L1	Povrch RefPovrch
L1	Povrch RefPovrch HranaPatySvahu Výkop&Terén	Spojnice linie paty svahu pro příčný řez výkopu
L1	Povrch RefPovrch HranaPatySvahu Násyp&Terén	Spojnice linie paty svahu pro příčný řez násypu
