Podle toho, zda existuje podmínka výkopu nebo násypu, použije tato podsestava na šablonu typických řezů automaticky různé podsestavy, jako jsou například obecná propojení, rozšíření, příkopy nebo promítání hrany paty svahu.
Podsestava PodmínkaVýkopNásyp je speciální typ podsestavy, který se nazývá podmíněná podsestava. Podmíněné podsestavy automaticky přidají zadané podsestavy do šablony typických řezů, pokud existují vámi zadané určité podmínky.
Jestliže například šablona typických řezů obsahuje podsestavu PodmínkaVýkopNásyp, provede aplikace Autodesk Civil 3D analýzu umístění staničení, odsazení a výšky podsestavy, aby zjistila, zda se jedná o podmínku výkopu nebo násypu. Do šablony typických řezů se automaticky přidají různé další podsestavy v závislosti na nastavení parametrů podsestavy PodmínkaVýkopNásyp a na tom, zda má podsestava povahu výkopu nebo násypu.
Další informace o způsobu použití podsestavy PodmínkaVýkopNásyp naleznete ve výukovém programu .

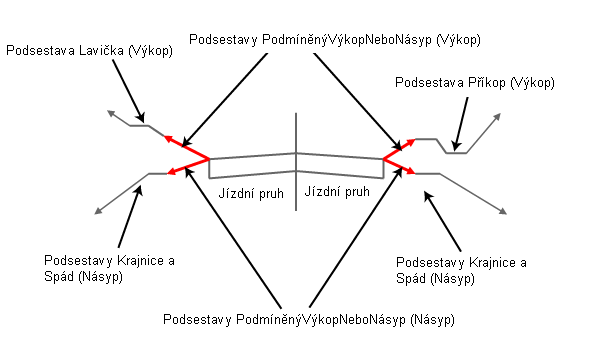

Na následujícím obrázku je ukázán řez šablony typických řezů koridoru, který se skládá z:
- levého a pravého jízdního pruhu,
- čtyř podsestav PodmíněnýVýkopNeboNásyp (dvou na levé straně a dvou na pravé straně).
- Levá horní strana podsestavy PodmínkaVýkopNásyp je nakonfigurována tak, aby v případě, že aplikace Autodesk Civil 3D detekuje u šablony typických řezů podmínku výkopu, byla automaticky vložena podsestava Lavička.
- Levá dolní strana podsestavy PodmínkaVýkopNásyp je nakonfigurována tak, aby v případě, že je u podsestavy detekována podmínka násypu, byly automaticky vloženy podsestavy Krajnice a Spád.
- Podobně, pravá horní strana podsestavy PodmínkaVýkopNásyp je nakonfigurována tak, aby v případě, že je u podsestavy detekována podmínka výkopu, byla automaticky vložena podsestava Příkop, zatímco pravá dolní strana podsestavy PodmínkaVýkopNásyp vloží v případě podmínky násypu podsestavy Krajnice a Spád.
Vložení jedné či několika podsestav PodmíněnýVýkopNeboNásyp do šablony typických řezů je možné také použít k vytvoření jednoduchého nebo komplexního podmíněného chování šablon typických řezů. V předchozím příkladu můžete také vložit podsestavu PodmíněnýVýkopNeboNásyp, která provede automaticky projekci linie paty svahu v daném sklonu, pokud dojde k tomu, že podmínka násypu překračuje 3 m nebo jinou určenou hodnotu. Podobně můžete vložit podsestavu PodmíněnýVýkopNeboNásyp, která v případě zjištění podmínky násypu větší než je určená hodnota automaticky použije rozšíření.
Jestliže vytvoříte šablonu typických řezů pomocí podsestav PodmíněnýVýkopNeboNásyp, potom konstrukce šablony typických řezů, zobrazená na kartě Konstrukce dialogu Vlastnosti šablony typických řezů, určuje pořadí zpracování podsestav.
Při používání podsestavy PodmínkaVýkopNásyp je důležité uvědomit si následující skutečnosti:
- Aplikace Autodesk Civil 3D provede analýzu umístění staničení, odsazení a výšky podsestavy vzhledem k cílovému povrchu, aby zjistila, zda má podsestava povahu výkopu nebo násypu.
- Jakmile je podsestava, která obsahuje podsestavy PodmínkaVýkopNásyp, použita na model koridoru, mohou být v libovolném daném staničení použity pouze určité části šablony typických řezů.
- Protože podsestava PodmíněnýVýkopNeboNásyp používá cílové objekty, je nutné před modelováním (vytvořením) koridoru nastavit na všech podsestavách PodmíněnýVýkopNeboNásyp cíle. Další informace naleznete v části Určení cílových objektů koridoru.
- Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýVýkopNeboNásyp v režimu modelování žádné body, spojení ani tvary.
Vícenásobné podsestavy PodmínkaVýkopNásyp
Vícenásobné podsestavy PodmínkaVýkopNásyp je možné připojit k obecnému bodu na šabloně typických řezů. Zahrnují vícenásobné podsestavy PodmínkaVýkopNásyp výkopů nebo násypů, jak je ukázáno na následujících obrázcích.

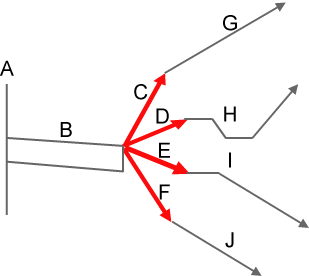

Na tomto obrázku je znázorněna pouze pravá strany šablony typických řezů. V následující tabulce jsou popsány komponenty, které obsahuje tato strana šablony typických řezů.
| Komponenta | Popis |
|---|---|
| A | Základna šablony typických řezů |
| B | Podsestava Pravý jízdní pruh |
| C | Podsestava PodmíněnýVýkopNeboNásyp s parametrem Typ nastaveným na možnost Výkop. Jestliže je podmínkou výkop a podmínka výkopu leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (C), potom bude použit zadaný typ podsestavy (G). |
| D | Podsestava PodmíněnýVýkopNeboNásyp s parametrem Typ nastaveným na možnost Výkop. Jestliže je podmínkou výkop a podmínka výkopu leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (D), potom bude použita podsestava Příkop (H). |
| E | Podsestava PodmíněnýVýkopNeboNásyp s parametrem Typ nastaveným na možnost Násyp. Jestliže je podmínkou násyp a podmínka násypu leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (E), potom bude použit zadaný typ podsestavy (I). |
| F | Podsestava PodmíněnýVýkopNeboNásyp s parametrem Typ nastaveným na možnost Násyp. Jestliže je podmínkou násyp a podmínka násypu leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (F), potom bude použit zadaný typ podsestavy (J). |
| G | Zadaný typ podsestavy, který se použije v podmínkách výkopu, které leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (C). |
| H | Zadaný typ podsestavy, který se použije v podmínkách výkopu, které leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (D). |
| I | Zadaný typ podsestavy, který se použije v podmínkách násypu, které leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (E). |
| J | Zadaný typ podsestavy, který se použije v podmínkách násypu, které leží mezi minimální a maximální hodnotou vzdálenosti určenou pro podsestavu (F). |
Limitní výšky výkopu nebo násypu určujete pomocí parametrů Minimální vzdálenost a Maximální vzdálenost. Vstupní parametry Šířka rozvržení a Sklon rozvržení umožňují určit umístění grafiky zobrazené touto podsestavou, jestliže je zakreslena v režimu návrhu.
Počet podsestav PodmíněnýVýkopNeboNásyp, které je možné přidat do šablony typických řezů, není nijak omezen.
Připojení
Tuto podsestavu je možné připojit k libovolnému bodu připojení podsestavy nebo šablony typických řezů. Ke koncovému bodu podsestavy PodmínkaVýkopNásyp je možné připojit další podsestavy.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana | Určuje stranu šablony typických řezů nebo koridoru, ke které bude podsestava přidána. | Levá/Pravá | Pravá |
| Šířka rozvržení | Určuje délku linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Spád rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýVýkopNeboNásyp spolu s podsestavami, které jsou k ní připojeny, avšak nijak neovlivní zobrazení ani model koridoru. | Numerický, kladný |
3.6 m 12.0 stop |
| Spád rozvržení | Určuje spád linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Šířka rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýVýkopNeboNásyp spolu s podsestavami, které jsou k ní připojeny, avšak nijak neovlivní zobrazení ani model koridoru. | Numerický, kladný nebo záporný |
1:1 (výkop) –1:1 (násyp) |
| Typ | Určuje typ podmínky, kterou podsestava používá k porovnání sama sebe s cílem. | Výkop/Násyp | Výkop |
| Minimální vzdálenost | Určuje minimální hloubku výkopu nebo minimální výšku násypu, která je nutná pro pokračování zpracování podsestav připojených k podsestavě PodmíněnýVýkopNeboNásyp. | Numerický, kladný nebo záporný |
0.0 m 0.0 stopy |
| Maximální vzdálenost | Určuje maximální hloubku výkopu nebo maximální výšku násypu, která je nutná pro pokračování zpracování podsestav připojených k podsestavě PodmíněnýVýkopNeboNásyp. | Numerický, kladný |
9999 stop 9999 m |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Povrch | Povrch, který je použit k určení, zda je aktuální staničení, odsazení a výška v podmínce výkopu nebo násypu. Staničení, odsazení a výška, která je použita od bodu připojení podsestavy PodmínkaVýkopNásyp. | Požadováno |
Výstupní parametry
Žádné
Chování
Viz popis.
Operace režimu návrhu
V režimu návrhu je tato podsestava reprezentována linií, která je určena hodnotami vstupních parametrů Šířka rozvržení a Sklon rozvržení. Tato linie reprezentuje místo, kde je v šabloně typických řezů použita podsestava PodmíněnýVýkopNeboNásyp.
Kódy bodů, spojnic a tvarů
Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýVýkopNeboNásyp v režimu modelování žádné body, spojení ani tvary.
Kódovací diagram
Na následujícím kódovacím diagramu jsou ukázány body a spojení vytvořené v režimu návrhu. V režimu modelování nebyly v této podsestavě vytvořeny žádné body, spojení ani kódy tvarů.
