ZákladníBariéra

Tato podsestava vytvoří dvoustrannou bariéru typu New Jersey na povrchu vozovky.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

Bod připojení je ve středu spodní části bariéry.

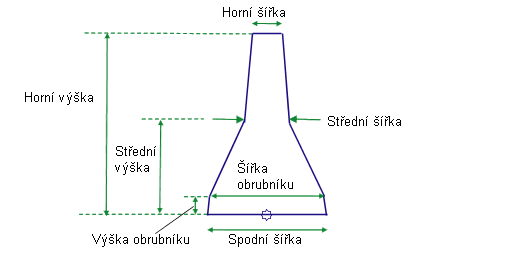

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Horní šířka	Šířka horní části bariéry	Numerický, kladný	0,15 m 0,5 ft
Střední šířka	Šířka střední části bariéry	Numerický, kladný	0,225 m 0,75 ft
Spodní šířka	Šířka spodní části bariéry	Numerický, kladný	0,6 m 2,0 ft
Horní výška	Výška k horní části bariéry	Numerický, kladný	0,9 m 3,0 ft
Střední výška	Výška ke střední části bariéry	Numerický, kladný	0,45 m 1,5 ft
Výška obrubníku	Výška nepřejezdného obrubníku	Numerický, kladný	0,075 m 0,25 ft
Šířka obrubníku	Šířka v horní části obrubníku bariéry	Numerický, kladný	0,6 m 1,9 ft

Výstupní parametry

Žádné.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Chování

Tato podsestava vytváří tvar oboustranné bariéry typu New Jersey se základnou ve středu nad bodem připojení.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí tvar bariéry tak, jak určují vstupní parametry.

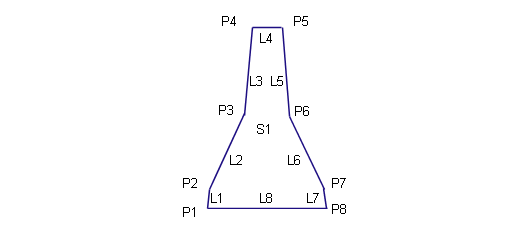

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1 – P8	P1, P2, ... P8
Vechny spojnice	BetSvodidlo
S1	BetSvodidlo
