Podsestava JízdníPruhSOznačenýmBodem vytvoří reprezentaci jízdního pruhu v podobě příčných řezů a připojí spojnici od bodu připojení k dříve pojmenovanému označenému bodu.
Tato podsestava se může použít v řadě situací, včetně připojení mezi sousedními silnicemi, kde se relativní odsazení a výšky liší, nebo v klínovitých plochách mezi spojujícími se silnicemi. Jestliže připojovaný bod byl již pojmenován, použijte podsestavu OznačenýBod.

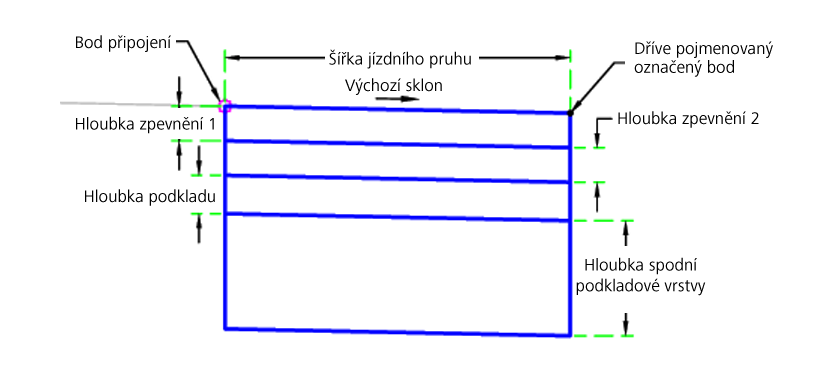

Připojení
Bod připojení je na začátku jízdního pruhu. Spojnice může vést kterýmkoliv směrem. Směr je dán umístěním označeného bodu ve vztahu k bodu připojení. Nezapomeňte pojmenovat označený bod a nastavit název označeného bodu v této podsestavě. Název označeného bodu musí zapsán velkými písmeny.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Bod vložení | Určuje bod vložení pruhu buď na koruně nebo na hraně vozovky | Vrchol/HranaVozovky | Crown |
| Bod střechovitého sklonu uvnitř | Určuje, že vnitřní hrana vozovky bude mít kód Střechovitý sklon. | Ano / Ne | Ano |
| Šířka pruhu | Šířka jízdního pruhu od odsazení vnitřní hrany k odsazení vnější hrany | Numerický, kladný |
12 ft 3.6 m |
| Hloubka základny | Hloubka základny | Numerický, kladný |
0,33 ft 0,10 m |
| Výchozí sklon | Výchozí sklon jízdního pruhu, který se má použít v případě, že není definován sklon klopení pro trasu. | Numerický | -2% |
| Hloubka vrstvy Kryt1 | Tloušťka vrstvy Kryt1 (nula pro vynechání) | Numerický, kladný |
0,083 ft 0,025 m |
| Hloubka vrstvy Kryt2 | Tloušťka vrstvy Kryt2 (nula pro vynechání) | Numerický, kladný |
0,33 ft 0,10 m |
| Hloubka pláně | Tloušťka ochranné vrstvy (nula pro vynechání) | Numerický, kladný |
1 ft 0,30 m |
| Název označeného bodu | Název označeného bodu, používejte velká písmena | Řetězec | OZNAČENÝBOD |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
Žádné
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
| Šířka pruhu | Šířka jízdního pruhu | Numerický, kladný |
| JízdníPruhSklon | Sklon jízdního pruhu v procentech | Numerický |
Chování
Označený bod je nalezen a šířka a sklon jízdního pruhu jsou vypočteny na základě umístění označeného bodu. Pokud označený bod není nalezen, použijí se hodnoty šířky jízdního pruhu a sklonu jízdního pruhu zadané uživatelem.
Počínaje v bodu připojení, povrch upraveného terénu a paralelní ochranná vrstva se vloží s využitím dané šířky, hloubky a nalezeného nebo zadaného sklonu. Vertikální spojnice uzavírají tvar v obou koncích pruhu.
Operace režimu návrhu
V režimu rozvržení tato podsestava zobrazí všechny spojnice jízdního pruhu s využitím vstupních parametrů šířky a hloubky.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | Crown | Bod střechovitého sklonu na upraveném terénu (volitelné) |
| P2 | ETW | Vnitřní hrana jízdního pruhu na upraveném terénu |
| P3 | Crown_Pave1 | Bod střechovitého sklonu na vrstvě Kryt1 (volitelné) |
| P4 | ETW_Pave1 | Vnitřní hrana jízdního pruhu na vrstvě Kryt |
| P5 | Crown_Pave2 | Bod střechovitého sklonu na vrstvě Kryt2 (volitelné) |
| P6 | Lane_Pave1 | Vnitřní hrana jízdního pruhu na vrstvě Kryt2 |
| P7 | VrcholPodklad | Bod střechovitého sklonu na spádu základny (volitelné) |
| P8 | HranPodklad | Vnitřní hrana jízdního pruhu na Podkladu |
| P9 | VrcholPláň | Bod střechovitého sklonu na spádu pláně (volitelné) |
| P10 | HranPláň | Vnitřní hrana jízdního pruhu na Pláni |
| L1 | Top, Pave | Povrch upraveného terénu |
| L2 | Pave1 | Povrch Kryt1 |
| L3 | Pave2 | Povrch Kryt2 |
| L4 | Podklad | Základní povrch |
| L5 | Pláň, RefPovrch | Povrch pláně |
| S1 | Pave1 | Plocha mezi upraveným terénem a vrstvou vozovky Kryt1 |
| S2 | Pave2 | Plocha mezi konstrukčními vrstvami vozovky Kryt1 a Kryt2 |
| S3 | Podklad | Plocha mezi konstrukčními vrstvami vozovky Kryt2 a Podklad |
| S4 | Pláň | Plocha mezi Podkladem a Plání |

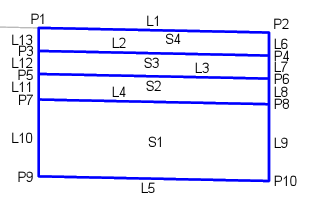

Kódovací diagram
