KrajniceZměnyProdloužení

Připojení

Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.

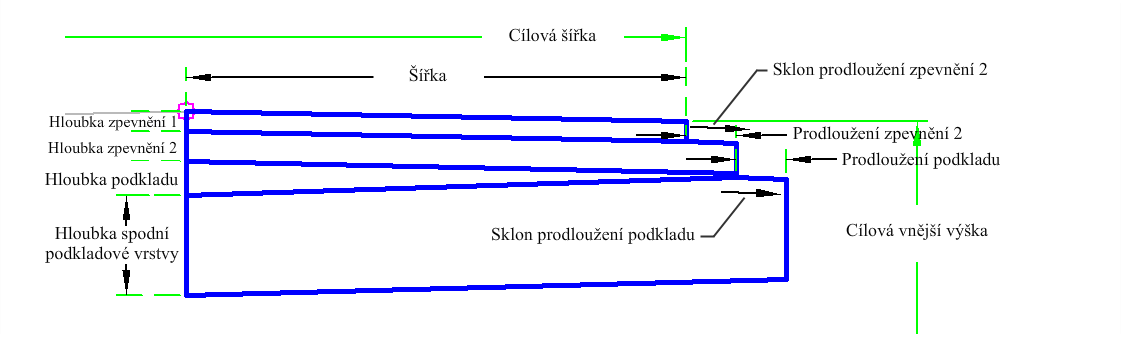

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Bod vložení	Určuje bod vložení jízdního pruhu buď na vrcholu, nebo na hraně vozovky.	Vrchol/HranaVozovky	Vrchol
Bod vrcholu na vnitřní hraně	Určuje, že vnitřní hrana vozovky bude mít kód Vrchol.	Ano/Ne	Ne
Šířka	Šířka jízdního pruhu od odsazení vnitřní hrany k odsazení vnější hrany	Numerický, kladný	12 ft 3,5 m
Hloubka podkladu	Hloubka spodní základové vrstvy	Numerický, kladný	0,33 ft 0,1 m
Výchozí sklon	Výchozí sklon jízdního pruhu, který se má použít v případě, že není definován sklon klopení pro trasu	Numerický	–2,00 (%)
Hloubka vrstvy Kryt1	Tloušťka vrstvy Kryt1 (nula pro vynechání)	Numerická, nezáporná	0,083 ft 0,025 m
Hloubka vrstvy Kryt2	Tloušťka vrstvy Kryt2 (nula pro vynechání).	Numerická, nezáporná	0,083 ft 0,025 m
Hloubka spodní vrstvy podkladu	Tloušťka spodní vrstvy podkladu (nula pro vynechání)	Numerická, nezáporná	1 ft 0,3 m
Prodloužení vrstvy Kryt2	Prodloužení za vrstvu Kryt1	Numerická, nezáporná	0,5 ft 0,15 m
Sklon prodloužení podkladu	Sklon prodloužení podkladu v procentech	Numerický	–2,00 (%)
Prodloužení podkladu	Prodloužení za vrstvu Kryt2	Numerická, nezáporná	0,5 ft 0,15 m
Sklon prodloužení vrstvy Kryt2	Sklon prodloužení vrstvy Kryt2 v procentech	Numerický	–2,00 (%)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Cílová vnější výška	Může se použít k přepsání sklonu krajnice a k navázání vnější hrany krajnice na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Cílová šířka	Může se použít k přepsání šířky krajnice a k navázání šířky krajnice na odsazenou trasu. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Parametr	Popis	Typ
Šířka pruhu	Šířka jízdního pruhu	Numerický
Sklon jízdního pruhu	Sklon jízdního pruhu v procentech	Numerický

Chování

Upravený terén krajnice se vloží pro danou šířku krajnice a výchozí spád krajnice směrem ven od bodu připojení. Potom jsou nakresleny body a spojnice vrstvy Kryt2. Pomocí vstupních parametrů je poskytnuto prodloužení vrstvy Kryt2. Pomocí vstupních parametrů jsou vypočítány body a spojnice podkladu (včetně prodloužení). Pomocí vstupních parametrů jsou vypočítány body, spojnice a tvar spodní vrstvy podkladu (včetně prodloužení).

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící krajnici.

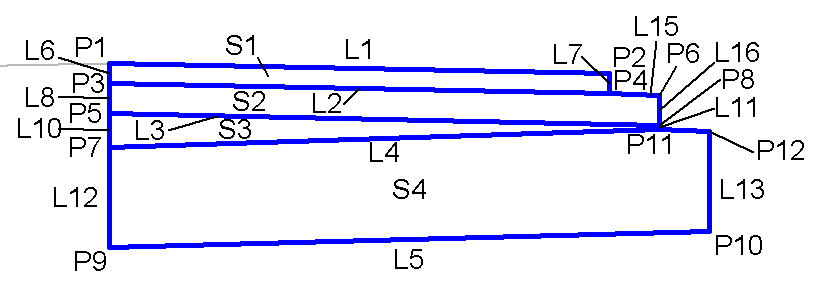

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, Svahování
P4	HranaPatySvahu, Vrch
L1–L3	Vrch
S1	Kryt1
S2	Kryt2
S3	Podklad
S4	SpodníVrstva
