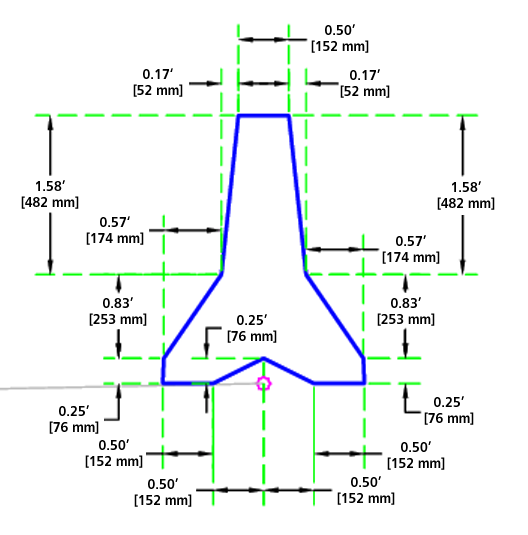

Podsestava BetonováBariéraClarkCountyTyp2 vloží spojnice, které představují betonovou bariéru Clark County typ 2.
Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.
Připojení
Bod připojení je uprostřed na spodní straně betonové bariéry.
Vstupní parametry
Žádné.
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
Žádné
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Tato podsestava vytváří tvar betonové bariéry Clark County typu 2 se základnou ve středu nad bodem připojení.
Operace režimu návrhu
V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P7–P8 | JB_Povrch | Horní část bariéry |
| L3–L9 | BetSvodidlo | Spojnice bariéry |
| S1 | BetSvodidlo | Tvar bariéry |
Kódovací diagram
