PříjezdováCesta

Podsestava PříjezdováCesta vloží spojnice za účelem vytvoření příjezdové cesty s odděleným chodníkem. Příjezdová cesta, obrubník a rigol jsou založeny na standardních půdorysech APWA pro konstrukci veřejných prací, edice 2012.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

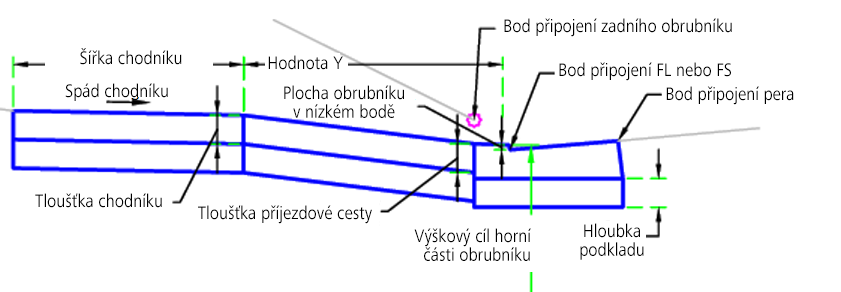

Úplný obrubník:

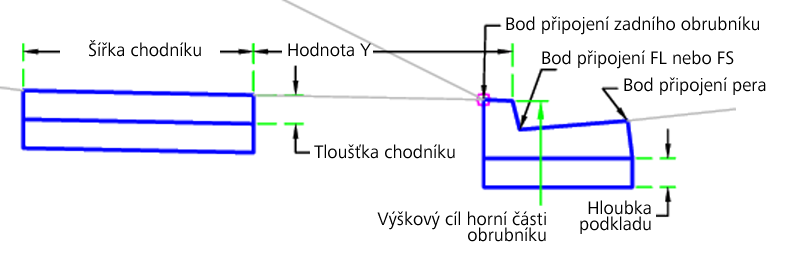

Minimální obrubníku:

Půdorys:

Připojení

Bod připojení je v bodu pera, zadní části obrubníku nebo proudnice/povrchu na obrubníku a rigolu.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Typ obrubníku	Určuje obrubník, který se má použít.	A1–6 / A1–8 / A2–6 / A2–8 / A3–6 / A3–8 / B1–6 / B2–6 / B3–6	A2–6
Bod připojení	Určuje místo bodu připojení obrubníku.	Pero / ZadníObrubník / Proudnice/Povrch	Pero
Hloubka základny	Hloubka k podkladu v bodu připojení rigolu. Není-li podklad, použijte nulu.	Numerický, kladný	0,5 ft 0,15 m
Plocha obrubníku v nízkém bodě	Výška plochy obrubníku v nejnižším bodu příjezdové cesty	Numerický, kladný	0,083 ft 0,025 m
Typ příjezdové cesty	Typ příjezdové cesty	Typ A / Typ B	Typ B
Tloušťka příjezdové cesty	Tloušťka příjezdové cesty	Numerický, kladný	0,5 ft 0,15 m
Tloušťka chodníku	Tloušťka chodníku	Numerický, kladný	0,5 ft 0,15 m
Šířka chodníku	Šířka chodníku	Numerický, kladný	4 ft 1,2 m
Spád chodníku	Spád chodníku	Numerický	2%
Hodnota Y	Vzdálenost křídla měřená podél obrubníku	Numerický, kladný	4 ft 1,2 m
Hodnota X	Šířka rampy příjezdové cesty	Numerický, kladný	3 ft 1 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Horní část obrubníku	Slouží k určení stavu příjezdové cesty k vytvoření příjezdové cesty. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Povinný

Logické přiřazení prováděné za běhu programu

Obrubník a rigol a kóty příjezdové cesty.

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Poté se vytvoří tvar obrubníku a rigolu. Horní část obrubníku se upraví na základě horní části profilu obrubníku.

Typ příjezdové cesty je určen uživatelskými parametry. Výškový cíl horní části obrubníku nemůže zařídit, aby horní část obrubníku byla vyšší než výška obrubníku, ani nižší než plocha obrubníku v nízkém umístění. Vyšší výška horní části obrubníku povede k maximální výšce obrubníku. Nižší výška horní části obrubníku povede k součtu výšky nad proudnicí/povrchem a plochy obrubníku parametru nejnižšího bodu.

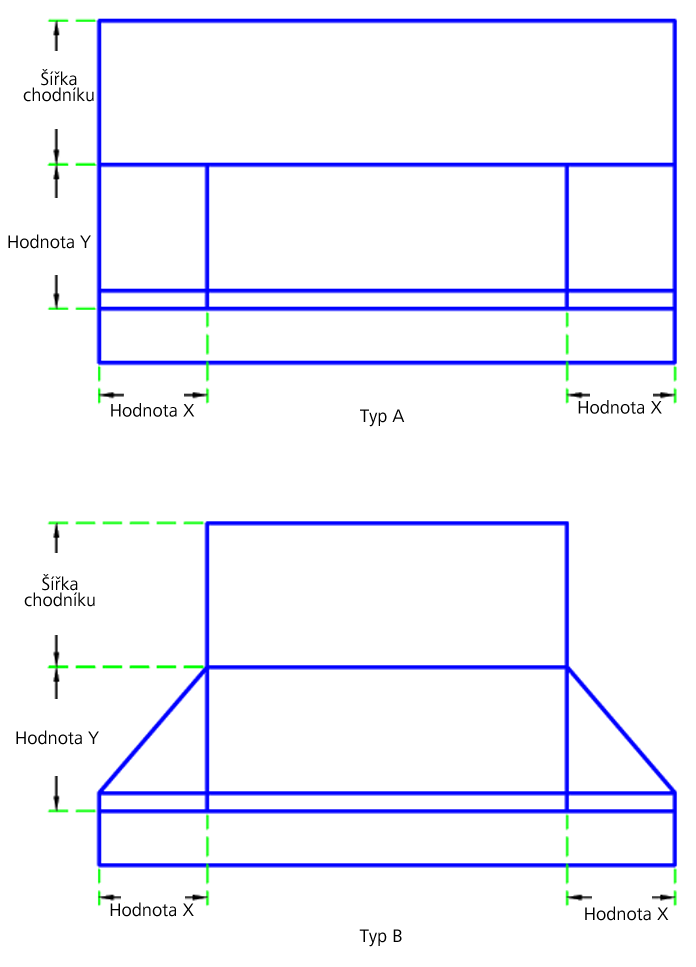

Typ A:

Příjezdová cesta je po celé délce integrovaná s chodníkem. Sklon příjezdové cesty je založen na výšce úplného obrubníku a spádu chodníku pro vzdálenost hodnoty X.

Typ B:

Příjezdová cesta není po celé délce integrovaná s chodníkem. Pro vzdálenost Y, měřenou podél obrubníku, má příjezdová cesta tvar trojúhelníkového křídla. Vzdálenost pro příjezdovou cestu je založena na proporcionální výšce obrubníku a vstupních parametrech X a Y.

Chodník:

Umístění chodníku je vytvořeno ze vstupních parametrů za předpokladu, že je podél celé délky příjezdové cesty plná výška obrubníku.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí plnou výšku obrubníku a chodníku.

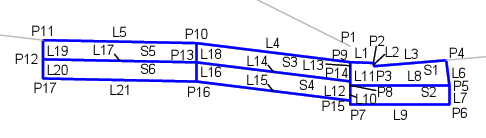

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	HranObrubníkRub	Podložní část obrubníku
P2	HranObrubníkHorní	Horní část obrubníku
P3	DokončitPovrch	Povrch nebo proudnice dokončení
P4	PřipojObrubník	Příruba rigolu
P10	Příjezdová cesta_Vně Chodník_Uvnitř	Vně příjezdové cesty uvnitř chodníku
P11	Chodník_Vně	Vnějšek chodníku
L1–L3, L6	Povrch, Obrubník	Horní část obrubníku
L4	Příjezdová cesta, Povrch	Horní část příjezdové cesty
L5	Chodník, Povrch	Vrchol chodníku
L8	ObrubníkSpodek, Srovnávací rovina	Spodek obrubníku
L9, L15, L21	Pláň, RefPovrch	Spodní vrstva podkladu – spodní strana
L14	PříjezdováCesta_Sub	Dolní část betonu příjezdové cesty
L17	Chodník_Sub	Spodek chodníku
S1	Obrubník	Plocha betonového obrubníku
S2, S4, S6	Pláň	Pláň
S3	Příjezdová cesta	Plocha betonové příjezdové cesty
S5	Chodník	Plocha betonového chodníku
