Podsestava KrajnicePrůnikVlevo vytvoří krajnici prodlouženou do bodu hrany paty svahu na základě sklonu krajnice a sklonu ochranné vrstvy. Funguje pouze pro levou stranu.
Připojení
Bod připojení je na vnitřní hraně levé zpevněné krajnice, což je obvykle na vnější hraně vozovky na levé straně základny.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí hodnota |
|---|---|---|---|
| Kód horního vnitřního bodu | Seznam kódů, které se přiřazují k hornímu vnitřnímu bodu | Čárkou oddělovaný řetězec | P1 |
| Kód dolního vnitřního bodu | Seznam kódů, které se přiřazují k dolnímu vnitřnímu bodu | Čárkou oddělovaný řetězec | P2 |
| Kód vnějšího bodu | Seznam kódů, které se přiřazují k vnějšímu bodu | Čárkou oddělovaný řetězec | P3 |
| Kód horní spojnice | Seznam kódů, které se přiřazují k horní spojnici | Čárkou oddělovaný řetězec | L2 |
| Kód dolní spojnice | Seznam kódů, které se přiřazují k dolní spojnici | Čárkou oddělovaný řetězec | L3 |
| Kód spojnice hloubky | Seznam kódů, které se přiřazují ke spojnici hloubky | Čárkou oddělovaný řetězec | L1 |
| Hloubka | Hloubka krajnice pod bodem připojení | Numerický, kladný |
1,5 ft 0,45 m |
| Sklon ochranné vrstvy | Sklon ochranné vrstvy v procentech | Numerický | –4 (%) |
| Sklon krajnice | Sklon krajnice | Numerický, kladný | 4 (: 1) |
| Kód tvaru materiálu | Seznam kódů, které se přiřazují k tvaru materiálu | Čárkou oddělovaný řetězec | SpodníVrstva |
| Klopení | Určuje, že má být použit sklon klopení vozovky. | Seznam voleb | LeváVnějšíKrajnice |
Cílové parametry
Žádné
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování

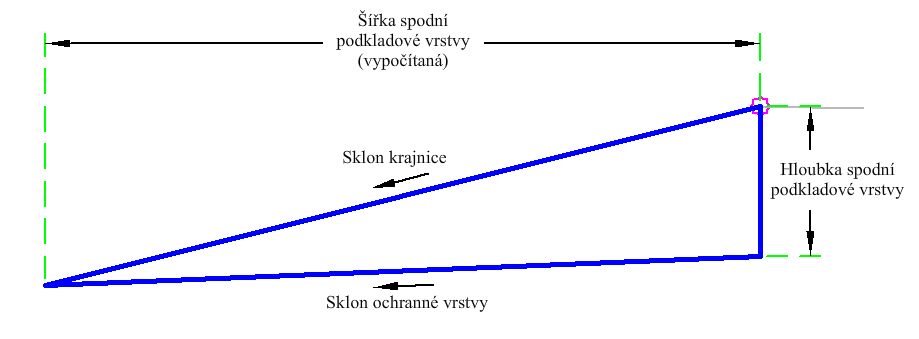

Je vložena krajnice pro danou hloubku krajnice, sklon krajnice a ochrannou vrstvu krajnice. V místě, kde se protíná sklon krajnice a ochranná vrstva krajnice, se vypočítá šířka. Pak se vypočítají body, spojnice a tvary.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice tvořící krajnici.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | Svahování, HorníVnitřníBodKód, Vrch | Kód horního vnitřního bodu |
| P2 | DolníVnitřníBodKód | Kód dolního vnitřního bodu |
| P3 | HranaPatySvahu_OchrannáVrstva, VnějšíBodKód, Vrch | Ochranná vrstva hrany paty svahu, Kód vnějšího bodu |
| L1 | HloubkaSpojniceKód | Kód spojnice hloubky |
| L2 | Vrch, HorníSpojniceKód | Kód horní spojnice |
| L3 | VztažnýBod, DolníSpojniceKód | Kód dolní spojnice |
| S1 | MateriálKód | Kód materiálu |

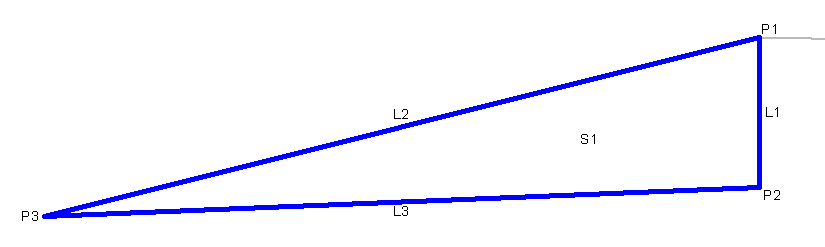

Kódovací diagram
