Podsestava PodmíněnýHorizontálníCíl2 automaticky aplikuje různé podsestavy, například rozšíření, obrubník a rigol, příkop nebo promítání hrany paty svahu, do šablony typických řezů podle toho, zda se ve staničení koridoru nalézá cíl odsazení.
Podsestava PodmíněnýHorizontálníCíl2 se liší od podsestavy PodmíněnýHorizontálníCíl v dalších parametrech směru hledání cílů a minimální vzdálenosti k nalezení cílových cílů odsazení.
Podsestava PodmíněnýHorizontálníCíl2 je podmíněná podsestava, která je speciálním typem podsestavy. Podmíněné podsestavy automaticky přidají zadané podsestavy do šablony typických řezů, pokud existují vámi zadané určité podmínky.
Pokud například šablona typických řezů obsahuje podsestavu PodmíněnýHorizontálníCíl2, provede aplikace AutoCAD Civil 3D analýzu staničení, aby určila, zda v rámci zadané vzdálenosti a určených směrů existuje cíl odsazení. Odsazení se nastaví buď od aktuální základny koridoru, nebo bodu připojení podsestavy. V závislosti na parametrech podsestavy PodmíněnýHorizontálníCíl2 se do šablony typických řezů automaticky přidají různé typy podsestav.
Do šablony typických řezů můžete přidat více podsestav PodmíněnýHorizontálníCíl2 za účelem vytvoření jednoduchého nebo složitého podmíněného chování. Například do modelu můžete přidat sadu křivek, které ukazují umístění chodníků. Protože se linie zastavují v místě, kde se chodník křižuje s vozovkou, podmíněná podsestava přidá a odebere chodník v závislosti na přítomnosti linie chodníku. Podmíněná podsestava eliminuje potřebu aplikovat jinou šablonu typických řezů do koridoru, kde chodník není potřeba.
Pokud vytvoříte šablonu typických řezů pomocí podsestav ConditionalHorizontalTarget2, potom konstrukce šablony typických řezů, zobrazená na kartě Konstrukce dialogu Vlastnosti šablony typických řezů, určuje pořadí zpracování podsestav.
Při používání podsestavy PodmíněnýHorizontálníCíl2 je důležité uvědomit si následující skutečnosti:
- Aplikace AutoCAD Civil 3D analyzuje umístění staničení přidružené k podsestavě vzhledem k cílovému odsazení, aby zjistila, zda je odsazení nalezeno.
- Když je šablona typických řezů obsahující podsestavu PodmíněnýHorizontálníCíl2 použita u modelu koridoru, pak jsou na kteroukoliv danou konstrukci šablony typických řezů aplikovány pouze určité části šablony typických řezů.
- Protože podsestava PodmíněnýHorizontálníCíl2 používá cílové objekty, je nutné před vytvořením koridoru nastavit cíle na všech podsestavách PodmíněnýHorizontálníCíl2. Jestliže cíle nejsou nastaveny, podsestava vrátí výsledek Nenalezeno. Další informace naleznete v části Určení cílových objektů koridoru.
- Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýHorizontálníCíl2 v režimu modelování žádné body, spojení ani tvary.
Připojení
Tuto podsestavu je možné připojit k libovolnému bodu připojení podsestavy nebo šablony typických řezů. Ke koncovému bodu podsestavy PodmíněnýHorizontálníCíl2 je možné připojit další podsestavy.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se má podsestava umístit. | Levá/Pravá | Pravá |
| Šířka rozvržení | Určuje délku linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Spád rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýHorizontálníCíl2 spolu s podsestavami, které jsou k ní připojeny, nijak však neovlivní model koridoru. | Numerický, kladný |
12.0 stop 3.6 m |
| Spád rozvržení | Určuje spád linie, která v režimu návrhu reprezentuje tuto podsestavu. Ve spojení s parametrem Šířka rozvržení umožňuje tento parametr umístit podsestavu PodmíněnýHorizontálníCíl2 spolu s podsestavami, které jsou k ní připojeny, nijak však neovlivní model koridoru. | Numerický |
1:1 (nalezeno) –1:1 (nenalezeno) |
| Podmínka | Určuje podmínku dostupnou pro tuto podsestavu. Podmínka Nalezeno je zpracována, jestliže v rámci maximální vzdálenosti je nalezen cíl odsazení. Podmínka Nenalezeno je zpracována, jestliže cíl odsazení není nastaven nebo není nalezen ve staničení v rámci maximální vzdálenosti. | Nalezeno/Nenalezeno | Nalezeno |
| Maximální vzdálenost | Určuje maximální šířku, kde podsestava hledá cíl odsazení. Jestliže v rámci zadané vzdálenosti není nalezeno odsazení, je zpracována podmínka Nenalezeno. | Numerický, kladný |
9999 ft 9999 m |
| Minimální vzdálenost | Určuje minimální šířku, kde podsestava hledá cíl odsazení. Pokud je v rámci zadané vzdálenosti nalezeno odsazení, je zpracována podmínka Nenalezeno. | Numerický, kladný |
0 ft 0 m |
| Směr hledání | Určuje směr vyhledávání pro cíl. | Ven / Dovnitř / Oba směry | Oba směry |
| Počátek vyhledávání | Určuje, zda se hodnota vzdálenosti vypočítá od trasy základny, nebo od bodu připojení podsestavy. | Základna / Bod připojení | Od základny |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Odsazení | Trasa, návrhová linie, zeměměřický údaj nebo křivky. Jestliže je ve staničení nalezen cíl odsazení, je zpracována podmínka Nalezeno. | Volitelné (není-li nastaveno, podmínka vrátí výsledek Nenalezeno) |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Viz popis výše.
Operace režimu návrhu
V režimu návrhu je tato podsestava reprezentována linií, která je určena hodnotami vstupních parametrů Šířka rozvržení a Sklon rozvržení. Tato linie reprezentuje místo, kde je v šabloně typických řezů použita podsestava PodmíněnýHorizontálníCíl2.
Kódy bodů, spojnic a tvarů
Na rozdíl od většiny dalších podsestav nevytváří podsestava PodmíněnýHorizontálníCíl2 v režimu modelování žádné body, spojení ani tvary.

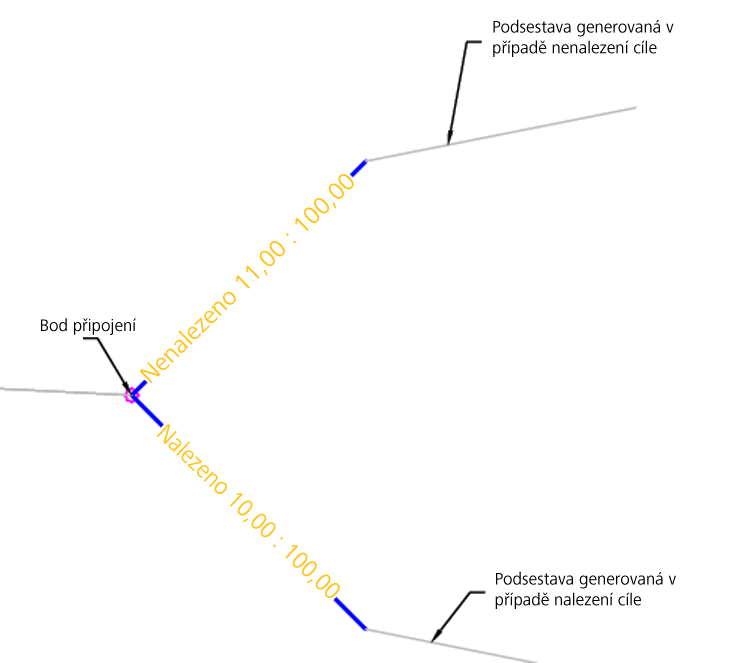

Kódovací diagram
Na následujícím kódovacím diagramu jsou ukázány body a spojení vytvořené v režimu návrhu. V režimu modelování nebyly v této podsestavě vytvořeny žádné body, spojení ani kódy tvarů.
