ObrubníkARigolRampaObrubníku

Připojení

Bod připojení je v bodu připojení rigolu, proudnice nebo zadní části obrubníku.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Bod vložení	Určuje bod vložení obrubníku a rigolu buď jako Hrana rigolu, proudnice nebo Zadní část obrubníku.	RigolHrana / ZadníObrubník / Proudnice	Proudnice
Metoda sklonu rigolu	Určuje metodu zadání sklonu rigolu	VnějšíSklonJízdníPruh / VnitřníSklonJízdníPruh / PevnýSklon / PoužítHloubku	PevnýSklon
Sklon rigolu	Určuje pevný sklon rigolu	Numerický	-2.00%
Směr sklonu rigolu	Určuje, zda je sklon rigolu směrem k vrcholu střechovitého sklonu vozovky nebo od něho	Od vrcholu střechovitého sklonu vozovky / K vrcholu střechovitého sklonu vozovky	Od vrcholu střechovitého sklonu vozovky
Hloubka pláně	Hloubka k podkladu v bodu připojení rigolu. Není-li podklad, použijte nulu.	Numerický, kladný	0.5 ft 0.15 m
Prodloužení pláně	Vzdálenost, o kterou je podklad prodloužen za podloží obrubníku. Použitím hodnoty nula se podklad ukončí v podloží obrubníku.	Numerický, kladný	1 ft 0.30 m
Metoda sklonu spodní podkladní vrstvy	Určuje, zda se má pro ochrannou vrstvu použít sklon klopení vnějšího jízdního pruhu, nebo zda se má nastavit numerická hodnota procenta sklonu.	Sklon vnějšího jízdního pruhu / Sklon vnitřního jízdního pruhu / Pevný sklon	Sklon vnějšího jízdního pruhu
Procento sklonu spodní vrstvy podkladu	Sklon ochranné vrstvy v procentech. Nepoužije se, pokud je u možnosti Použít SE nastavena hodnota Ano.	Numerický, kladný	6%
Kóta A	Hloubka rigolu v bodu připojení rigolu	Numerický, kladný, nenulový	7 palců 0,18 m
Kóta B	Šířka od bodu připojení rigolu k proudnici rigolu	Numerický, kladný, nenulový	30 in 0.75 m
Kóta C	Hloubka od bodu připojení rigolu k proudnici rigolu	Numerický, kladný, nenulový	1 palec 0,025 m
Kóta D	Výška obrubníku od proudnice rigolu do horní části obrubníku	Numerický, kladný, nenulový	6 palců 0.15 m
Kóta E	Šířka od proudnice rigolu do podloží obrubníku	Numerický, kladný, nenulový	8 palců 0.20 m
Kóta F	Šířka horní části obrubníku	Numerický, kladný, nenulový	6 palců 0.15 m
Kóta G	Výška podloží části obrubníku	Numerický, kladný, nenulový	13 in 0,33 m
Tolerance rampy obrubníku	Určuje, jak daleko od trasy lze cíl rampy obrubníku považovat za nalezený. Vše nad tuto vzdálenost je považováno za nenalezené.	Numerický, kladný	75 ft 22 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka rigolu	Může se použít k přepsání šířky rigolu. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Výška pera	Může se použít k přepsání sklonu rigolu a k navázání výšky pera obrubníku na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Cíl horní části obrubníku	Může se použít k přepsání výšky horní části obrubníku a k navázání výšky horní části obrubníku na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

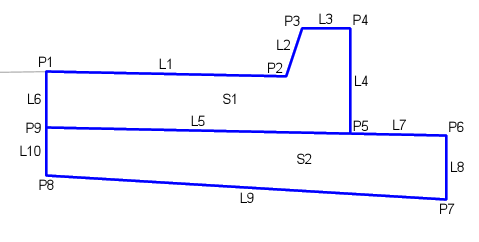

Spojnice obrubníku a rigolu se vloží na základě kót vstupních parametrů (Kóta A – Kóta F). Všechny kóty musí být kladné nenulové hodnoty. Jestliže se zadá nenulová hloubka podkladu, ochranná vrstva se vloží do podloží obrubníku a pokračuje na hodnotu šířky Prodloužení Pláně. Ochranná vrstva uzavírá spodní část podloží obrubníku tak, jak je uvedeno v diagramu.

Pokud je bod vložení jiný než zadní část obrubníku, pak se výška obrubníku upraví podle cíle horní části obrubníku. Úprava nesmí překročit horní výšku obrubníku nebo zmenšit plochu obrubníku pod nulu. Pokud je výška horní části obrubníku překročena, vytvoří se úplná plocha obrubníku. Pokud je výška horní části obrubníku menší než nula, použije se nulová hodnota.

Pokud je bod vložení jiný než RigolHrana, pak se šířka a sklon rigolu upraví (pokud jsou přítomny cíle pro hranu rigolu). Cíle sklonu a výšky rigolu možná budou muset být nestandardní, aby splňovaly požadavky na přístupnost.

Podsestava vytvoří tvar pro obrubník a rigol s bodem připojení buď (a) na vnitřní hraně rigolu (nebo pera), (b) v zadní části obrubníku, nebo (c) na proudnici. Trojúhelníková plocha obrubníku má malou konstantní šířku, aby obrubník nebyl vertikální.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí komponentu obrubníku a rigolu na základě zadaných vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	PřipojObrubník	Bod přípojení rigolu
P2	DnoRigol	Bod proudnice rigolu
P3	HranObrubníkHorní	Horní část obrubníku
P4	HranObrubníkRub	Podložní část obrubníku
L1 – L3	Povrch, Obrubník	Upravený terén na obrubníku a rigolu
L9	SpodníVrstva, VztažnýBod
S1	Obrubník	Betonová oblast obrubníku a rigolu
S2	Pláň
