LiniePatySvahuStandardní

Tato podsestava vytvoří spojnice promítání hrany paty svahu na straně koridoru s uživatelsky definovanými konfiguracemi sklonu, jako jsou ploché, střední a maximální sklony pro situace výkopu a násypu.

Tato podsestava vytvoří příkop buď ve tvaru V, nebo s plochým dnem v situacích výkopu a obsahuje možnost zahrnout rozšíření svodidla pro podmínky strmého výkopu.

Konečnou spojnici promítání hrany paty svahu je možné vynechat v případech, kdy model koridoru je potřeba zanechat nedokončený. Příklad: toto lze udělat tak, že povrchy zemního tělesa nebo sousední vlastnosti se mohou navázat na bod počátku svahování na nedokončené vozovce.

Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).

Připojení

Tato podsestava se obvykle připojuje k podsestavě, která je použita na vnější hraně vozovky, jako je hrana krajnice, podloží chodníku nebo podloží obrubníku. Bod připojení je v závislosti na podmínkách na vnitřní hraně přední spojnice příkopu, v horní části sklonu mělkého nebo středního násypu nebo na vnitřní hraně spojnice rozšíření svodidla.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Zahrnout spojnici linie paty svahu Vynechat spojnici linie paty svahu	Zahrnout nebo vynechat spojnici linie paty svahu.	Zahrnout / Vynechat	Zahrnout
Sklon mělkého výkopu	Pokus o první, nejmělčí sklon (x : 1)	Numerický, kladný	6 ( : 1)
Maximální výška mělkého výkopu	Maximální povolená výška uzavírající spojnice s využitím sklonu mělkého výkopu	Numerický	1,5 m 5 ft
Sklon středního výkopu	Pokus o sklon výkopu v případě, že spojnice sklonu mělkého výkopu překročí maximální výšku mělkého výkopu	Numerický, kladný	4 ( : 1)
Maximální výška středního výkopu	Maximální povolená výška uzavírající spojnice s využitím sklonu středního výkopu	Numerický	3 m 10 ft
Sklon příkrého výkopu	Sklon výkopu, který se má použít, jestliže spojnice sklonu středního výkopu překročí maximální výšku středního výkopu	Numerický, kladný	2 ( : 1)
Šířka přivráceného spádu	Pro řezy výkopu jde o šířku spojnice přední části příkopu	Numerický	3,6 m 12 ft
Sklon přivráceného spádu	Sklon spojnice přední části příkopu (x : 1) Tato spojnice se vždy vkládá směrem dolů.	Numerický, kladný	4 ( : 1)
Šířka příkopu	Šířka spodní části příkopu. Pro příkopu tvaru V použijte hodnotu nula.	Numerický, kladný	1 m 3 ft
Sklon mělkého násypu	Pokus o první, nejmělčí sklon (x : 1)	Numerický, kladný	6 ( : 1)
Maximální výška mělkého násypu	Maximální povolená výška uzavírající spojnice s využitím sklonu mělkého násypu	Numerický	1,5 m 5 ft
Sklon středního násypu	Sklon násypu, který se má použít, jestliže spojnice sklonu mělkého násypu překročí maximální výšku mělkého násypu	Numerický, kladný	4 ( : 1)
Maximální výška středního násypu	Maximální povolená výška uzavírající spojnice s využitím sklonu středního násypu	Numerický	3 m 10 ft
Sklon příkrého násypu	Sklon násypu, který se má použít, jestliže spojnice sklonu středního násypu překročí maximální výšku středního násypu	Numerický, kladný	2 ( : 1)
Šířka svodidla	Šířka rozšiřující spojnice svodidla pro sklony násypu s využitím sklonu příkrého násypu. Nula znamená žádné rozšíření svodidla.	Numerický, kladný	0,6 m 2 ft
Sklon svodidla v %	Sklon rozšiřující spojnice svodidla v procentech.	Numerický	-2 (%)
Včetně svodidla Vynechat svodidlo	Hodnota Zahrnout znamená vložení svodidla, když nastane rozšíření svodidla. Hodnota Vynechat znamená nevložení svodidla.	Zahrnout / Vynechat	Vynechat
Šířka ke stojce	Pokud se zahrne svodidlo, jde o šířku od bodu připojení k vnitřní hraně stojky svodidla.	Numerický	0,3 m 1 ft
Možnost zaoblení	Určuje zaoblení spojnice linie paty svahu v záchytném bodu.	Řetězec	Žádné
Zaoblení podle	Určuje, jaký parametr se použije pro zaoblení.	Řetězec	Délka
Parametr zaoblení	Určuje hodnotu délky nebo poloměru.	Numerický, kladný	1,500 ft
Mozaika zaoblení	Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic).	Numerický, kladný	6
Umístit výplňový materiál	Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné.	Řetězec	Žádné
Omezení sklonu 1	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	1 : 1
Tloušťka materiálu 1	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	12 palců
Název materiálu 1	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 2	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	2 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	6 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Rip Rap
Omezení sklonu 3	Určuje limit sklonu, do kterého se umísťuje související výplňový materiál.	Sklon	4 : 1
Tloušťka materiálu	Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici.	Numerický, kladný	4 palců
Název materiálu	Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa.	Řetězec	Setá tráva

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Parametr	Popis	Typ
Odsazení linie paty svahu	Odsazení bodu linie paty svahu	Numerický
Výška linie paty svahu	Výška bodu linie paty svahu	Numerický

Chování

Následující kroky jsou využity v této podsestavě k určení podmínek, které platí:

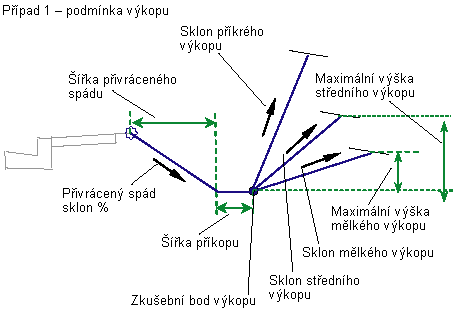

Umístění zkušebního bodu výkopu (viz diagram) se vypočte s využitím parametrů Šířka přivráceného spádu, Sklon přivráceného spádu a Šířka příkopu.
Jestliže některá část sklonu přivráceného spádu nebo dna příkopu je ve výkopu, příčný řez se vypočte jako příčný řez výkopu tímto způsobem:

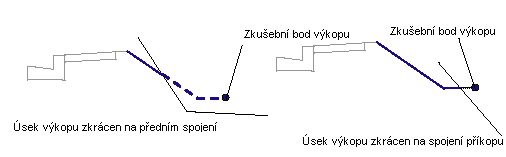

- Jestliže zkušební bod výkopu je nad cílovým povrchem, spojnice přivráceného spádu nebo dno příkopu se ořízne v bodu, kde protíná povrch přecházející z výkopu do násypu; v opačném případě:
- Je-li hodnota Zahrnout spojnici linie paty svahu nastavena na vynechání, nevypočte se žádná spojnice linie paty svahu.
- Úsek do cílového povrchu se vypočte pomocí hodnoty sklonu mělkého výkopu.
- Jestliže výška sklonu mělkého výkopu překračuje maximální výšku mělkého výkopu, úsek k cílovému povrchu se přepočte pomocí hodnoty sklonu středního výkopu.
- Jestliže výška sklonu středního výkopu překračuje maximální výšku středního výkopu, úsek k cílovému povrchu se přepočte pomocí hodnoty sklonu příkrého výkopu.

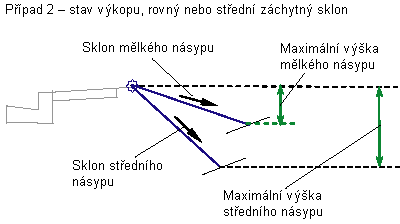

Pokud žádná část spojnice přivráceného spádu nebo dna příkopu není pod cílovým povrchem, příčný řez se vypočte jako příčný řez násypu tímto způsobem:
- Úsek cílového povrchu se vypočte pomocí hodnoty sklonu mělkého násypu.
- Jestliže výška sklonu mělkého násypu překračuje maximální výšku mělkého násypu, úsek do cílového povrchu se přepočte s využitím hodnoty sklonu středního násypu.

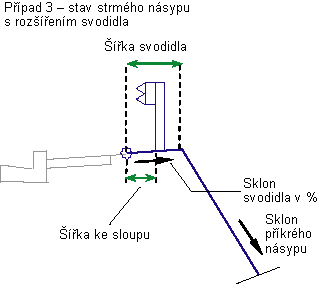

- Jestliže výška sklonu středního násypu překračuje maximální výšku středního násypu, do šablony typického příčného řezu se přidá spojnice rozšíření svodidla s využitím parametrů Šířka svodidla a Sklon svodidla v %(pokud Šířka svodidla není nulová). Úsek do cílového povrchu se přepočte od vnější hrany spojnice rozšíření svodidla s využitím hodnoty sklonu příkrého násypu.
- Jestliže pole Zahrnout spojnici linie paty svahu má hodnotu Ano, do šablony typického příčného řezu se přidá spojnice sklonu mělkého, středního nebo příkrého násypu.

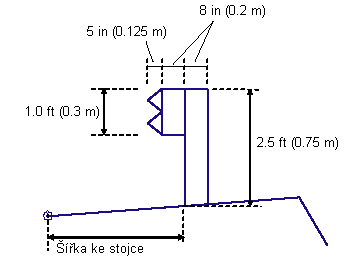

Svodidlo lze použít pro ty řezy násypu, které splňují kritéria pro použití sklonu příkrého násypu. Jsou-li tato kritéria splněna, šířka svodidla není nulová a pole Zahrnout svodidlo je nastaveno na hodnotu Ano; v tom případě se ve staničení nakreslí svodidlo. Kóty svodidla jsou pevné, jak je uvedeno ve schématu níže.

Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.

Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.

Poznámka:

V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.

Operace režimu návrhu

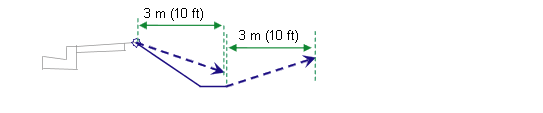

V režimu návrhu tato podsestava zobrazuje podmínky mělkého sklonu výkopu i násypu. Spojnice linie paty svahu jsou vedeny směrem ven na horizontální vzdálenost 3 metry nebo 10 stop a jsou zobrazena přerušovanými čarami, které končí šipkami směřujícími ven.

Kódy bodů, spojnic a tvarů

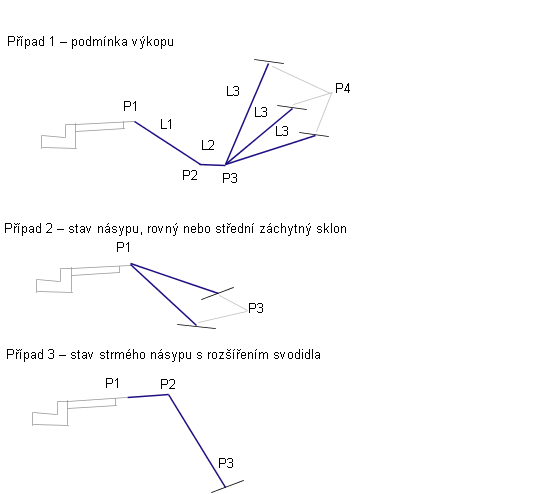

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování PočátekSvahNásyp	Bod počátku svahování pro normální podmínku násypu
P2	Svahování PočátekSvahNásyp	Bod počátku svahování pro podmínku násypu s rozšířením svodidla
P2	HranPříkopVnitřní	Vnitřní hrana spodní části příkopu (pouze podmínka výkopu)
P3	HranPříkopVnější Svahování PočátekSvahVýkop	Vnější hrana spodní části příkopu (pouze podmínka výkopu)
P3	HranaPatySvahu Násyp&Terén	Vytyčovací bod sklonu násypu (pouze podmínka násypu)
P4	HranaPatySvahu Výkop&Terén	Vytyčovací bod sklonu výkopu (pouze podmínka výkopu)
Vechny spojnice	Povrch RefPovrch	Všechny spojnice přidané touto podsestavou s výjimkou spojnice svodidel.
Body svodidla	Žádné	Bodům ve svodidle, pokud je zahrnuto, nejsou přiřazeny žádné kódy.
Spojnice svodidla	Svodidlo	Všechny spojnice svodidla, pokud je zahrnuto.
L3	Povrch RefPovrch HranaPatySvahu Výkop&Terén	Spojnice linie paty svahu pro příčný řez výkopu
Spojnice linie paty svahu násypu	Povrch RefPovrch HranaPatySvahu Násyp&Terén	Spojnice linie paty svahu pro příčný řez násypu
