Left_Hand_Multi_Track

Podsestava Left_Hand_Multi_Track se používá pro jednokolejnou železniční trať, která zahrnuje pražce, štěrkové lože, podklad štěrkového lože a další dvě hladiny nebo materiály, které lze použít pro dílčí základnu a materiál půdní výplně.

Kóty kolejnic Left_Hand_Multi_Track lze upravit stejně jako kóty hladin materiálů.

Připojení

Bod připojení je ve výchozím nastavení v ose mezi kolejnicemi. Kolej lze vzhledem k tomuto bodu přesunout pomocí parametrů podsestavy.

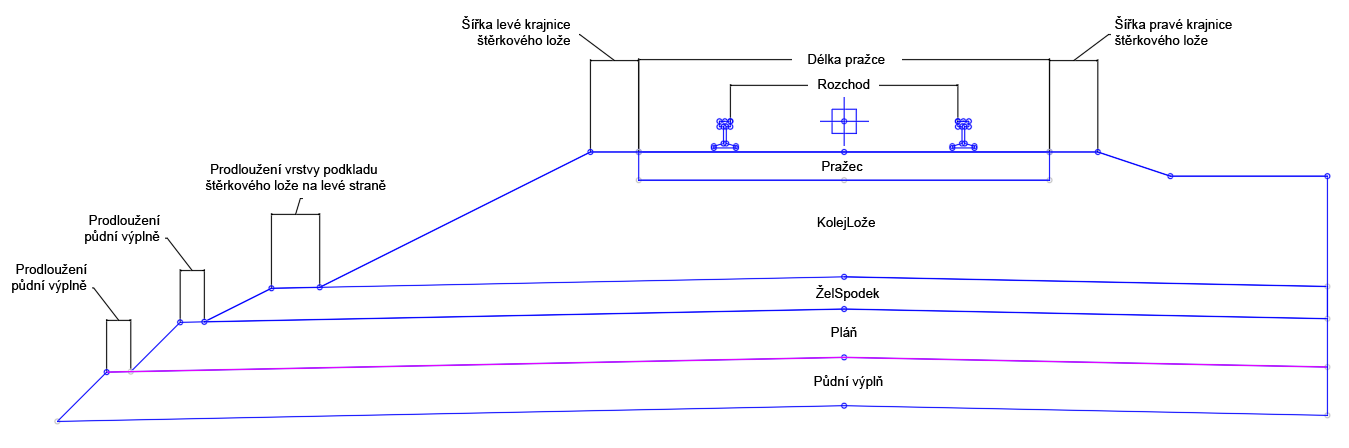

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Měřit převýšení koleje v	Určuje, zda bude výškový rozdíl mezi kolejnicemi určován mezi pojížděnými hranami (čely) kolejnic nebo mezi osami kolejnic.	Seznam voleb: Od pojížděné hrany k pojížděné hraně Od osy kolejnice k ose kolejnice	Od osy kolejnice k ose kolejnice
Výchozí převýšení koleje	Výchozí výškový rozdíl mezi kolejnicemi. Pokud je pravá kolejnice výše než levá, je hodnota převýšení kladná. Jestliže je pravá kolejnice níže než levá, je tato hodnota záporná. Tato hodnota se používá v režimu návrhu a je užitečná ke sledování toho, jak podsestava reaguje na různé hodnoty převýšení. Pokud je k dispozici převýšení prostřednictvím trasy základny, je jím tato hodnota přepsána.	Numerický	0
Hloubka odvodňovacího kanálu	Hloubka pravého odvodňovacího kanálu od horní části po štěrkové lože	Numerická, nezáporná	0.5 ft 0.1524 m
Rozchod	Vzdálenost mezi vnitřními plochami (pojížděnými hranami) kolejnic	Numerická, nezáporná	56.5" 1 435 mm
Šířka hlavy kolejnice	Šířka hlavy kolejnice	Numerická, nezáporná	2.72" 69 mm
Hloubka kolejnice	Hloubka kolejnice od vrchní strany kolejnice k vrchní straně podkladnice	Numerická, nezáporná	6.625" 168 mm
Šířka paty kolejnice	Šířka paty kolejnice	Numerická, nezáporná	5.5" 140 mm
Tloušťka podkladnice	Tloušťka podkladnice, což je rovněž vzdálenost od spodní strany kolejnice k vrchní straně pražce	Numerická, nezáporná	1" 25 mm
Od paty kolejnice ke štěrkovému loži	Vzdálenost od spodní strany kolejnice k vrchní straně štěrkového lože. Pokud je tato hodnota stejná jako tloušťka podkladnice, je vrchní strana štěrkového lože v jedné rovině s vrchními stranami pražců.	Numerická, nezáporná	1" 25 mm
Délka pražce	Délka pražce	Numerická, nezáporná	8.5' 2.59 m
Hloubka pražce	Hloubka pražce	Numerická, nezáporná	7" 178 mm
Minimální hloubka štěrkového lože	Minimální svislá vzdálenost mezi spodní stranou pražce a vrchní stranou podkladu štěrkového lože. Umístění této minimální vzdálenosti se v úsecích s různým převýšením koleje mění. Viz část Chování uvedená níže.	Numerická, nezáporná	12" 305 mm
Šířka krajnice štěrkového lože (vlevo a vpravo)	Vzdálenost od konce pražce k začátku sklonu boční strany štěrkového lože	Numerická, nezáporná	12" 305 mm
Sklon boční strany štěrkového lože (vlevo a vpravo)	Sklon boční strany materiálu štěrkového lože. Sklon vrchní strany materiálu štěrkového lože odpovídá sklonu pražců vyplývajícímu z převýšení koleje.	Sklon, nezáporný	2:1
Hloubka podkladu štěrkového lože	Hloubka materiálu podkladu štěrkového lože	Numerická, nezáporná	8" 203 mm
Sklon horní strany podkladu štěrkového lože (vlevo a vpravo)	Sklon vrchní strany na levé a pravé straně podkladu štěrkového lože s osou podsestavy jako bodem počátku svahování	Sklon, nezáporný	40:1
Sklon boční strany podkladu štěrkového lože	Sklon boční strany materiálu podkladu štěrkového lože	Sklon, nezáporný	2:1
Prodloužení spodní vrstvy podkladu	Vzdálenost od paty materiálu podkladu štěrkového lože k začátku sklonu boční strany materiálu spodní vrstvy podkladu	Numerická, nezáporná	0.5 ft 0.15 m
Sklon spodní vrstvy podkladu	Sklon boční strany materiálu spodní vrstvy podkladu	Sklon, nezáporný	1:1
Hloubka spodní vrstvy podkladu	Hloubka materiálu spodní vrstvy podkladu	Numerická, nezáporná	1 ft 0.30 m
Hloubka půdní výplně	Hloubka materiálu půdní výplně	Numerická, nezáporná	1 ft 0.30 m
Sklon půdní výplně	Sklon boční strany materiálu půdní výplně	Sklon, nezáporný	1:1
Prodloužení půdní výplně	Vzdálenost od paty materiálu spodní vrstvy podkladu k začátku sklonu boční strany materiálu půdní výplně	Numerická, nezáporná	0.5 ft 0.15 m
Vynechat kolejnice	Brání nakreslení bodů, spojnic a tvarů kolejnic.	Ano/Ne	Ne
Vynechat pražce	Brání nakreslení bodů, spojnic a tvarů pražců.	Ano/Ne	Ne
Vynechat štěrkové lože	Brání nakreslení bodů, spojnic a tvarů štěrkového lože. Pokud je tato možnost nastavena na hodnotu Ano, nebude nakreslen ani podklad štěrkového lože.	Ano/Ne	Ne
Vynechat podklad štěrkového lože	Brání nakreslení bodů, spojnic a tvarů podkladu štěrkového lože. Pokud je možnost Vynechat štěrkové lože nastavena na hodnotu Ano, nebude podklad štěrkového lože nakreslen (bez ohledu na toto nastavení).	Ano/Ne	Ne
Vynechat spodní vrstvu podkladu	Brání nakreslení bodů, spojnic a tvarů spodní vrstvy podkladu. Pokud je možnost Vynechat štěrkové lože nebo Vynechat podklad štěrkového lože nastavena na hodnotu Ano, nebude spodní vrstva podkladu nakreslena (bez ohledu na toto nastavení).	Ano/Ne	Ne
Vynechat půdní výplň	Brání nakreslení bodů, spojnic a tvarů půdní výplně. Pokud je možnost Vynechat štěrkové lože, Vynechat podklad štěrkového lože nebo Vynechat spodní vrstvu podkladu nastavena na hodnotu Ano, nebude půdní výplň nakreslena (bez ohledu na toto nastavení).	Ano/Ne	Ne

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
RightSideOffset	Odsazení pravé strany	Volitelné
RightSideElevation	Výška pravé strany	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava funguje v situacích s více kolejemi spolu s vnitřní podsestavou více kolejí nebo pravostrannou podsestavou více kolejí. S těmito podsestavami má každá přímka koleje vlastní trasu a profil. Umístěte tuto podsestavu na levostrannou trasu a profil. Umístění pravé hrany podsestavy určíte pomocí vstupních parametrů nebo pomocí poskytnutých cílových parametrů. Cíl leží mezi levostrannou trasou a vnitřními osami kolejí.

Když u základny trasy použijete informace o převýšení koleje, koleje se odpovídajícím způsobem otočí. Bod, kolem kterého se budou otáčet, závisí na nastavení metody klopení. Toto nastavení je součástí informací o převýšení koleje dané trasy. Pokud metodu klopení nastavíte na možnost Vnější kolejnice, zůstane kolejnice na vnitřní straně oblouku ve výšce koleje a výška vnější kolejnice bude upravena tak, aby odpovídala hodnotě převýšení koleje.

Pokud metodu klopení nastavíte na možnost Vnitřní kolejnice, zůstane kolejnice na vnější straně oblouku ve výšce koleje a výška vnitřní kolejnice bude upravena tak, aby odpovídala hodnotě převýšení koleje.

Pokud metodu klopení nastavíte na možnost Kolem osy, bude výška obou kolejnic upravena o polovinu hodnoty převýšení koleje (vnější kolejnice směrem nahoru a vnitřní kolejnice směrem dolů).

V umístění mezi pražcem a podkladem štěrkového lože s minimální vůlí bude použita hodnota parametru Minimální hloubka štěrkového lože. Sklon vrchní strany podkladu štěrkového lože je řízen nezávisle parametrem Sklon vrchní strany podkladu štěrkového lože. Umístění vrcholu podkladu štěrkového lože je řízeno parametrem Od základny k vrcholu podkladu štěrkového lože.

Detail kolejnice

Tvar kolejnice použitý v této podsestavě představuje zjednodušené přiblížení tvarů a kót kolejnice podle oborové normy. Parametry Šířka hlavy kolejnice, Hloubka kolejnice a Šířka paty kolejnice jsou k dispozici jako vstupní parametry a slouží k odvození zbývajících přibližných kót.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící kolejnice, pražce, štěrkové lože, podklad štěrkového lože a sklony bočních stran.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P4–P21	Kolejnice	Kolejnice
P2	Osa_Kolejnice	Osa kolejnice
P3	Pojížděná_Hrana, Kolejnice	Pojížděná hrana (vnitřní hrana vrchní strany kolejnice)
P28–P32, P60	Pražec	Pražec
P45, P54–P55, P47, P71–P72	Lože	Štěrkové lože
P50, P53, P73	Podklad	Podklad štěrkového lože
P63, P65, P74	SpodníVrstva	Spodní vrstva podkladu
P68–P70, P75	PůdníVýplň	Půdní výplň
L1, L2	Vrch_Kolejnice, Kolejnice	Vrchní strana kolejnice
L3–L28	Kolejnice	Kolejnice
L29–L33, L65–66	Pražec	Pražec
L40–L41, L44, L55–L56, L79, L88	Lože	Štěrkové lože
L57, L60–L62, L80	Podklad	Podklad štěrkového lože
L70–L72, L81	SpodníVrstva	Spodní vrstva podkladu
L76–L78, L82	PůdníVýplň	Půdní výplň
S1, S2	Kolejnice	Kolejnice
S3	Pražec	Pražec
S4	Lože	Štěrkové lože
S5	Podklad	Podklad štěrkového lože
S6	SpodníVrstva	Spodní vrstva podkladu
S7	PůdníVýplň	Půdní výplň

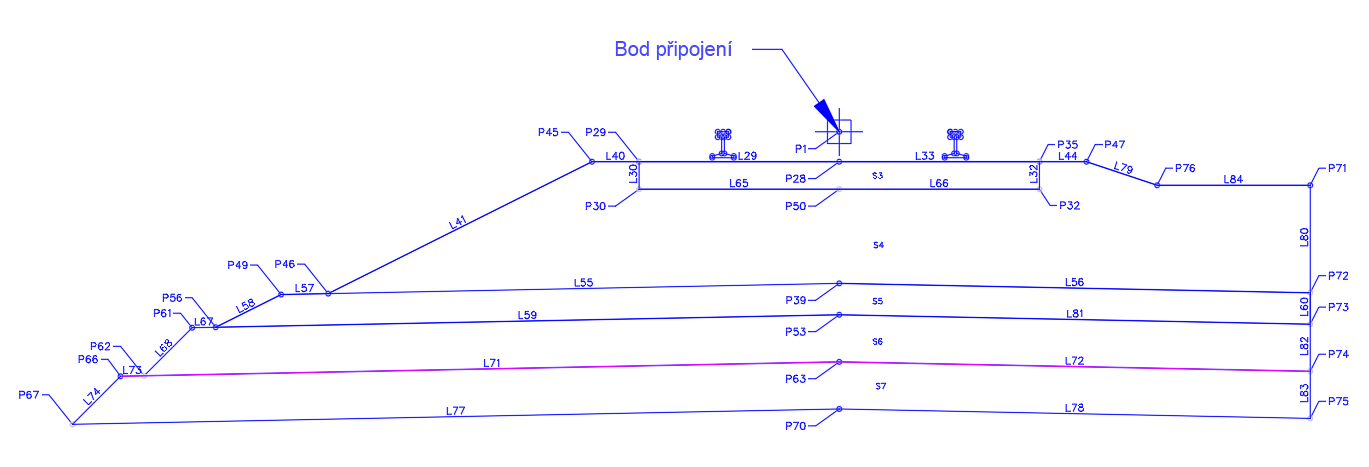

Kódovací diagram
