Tato podsestava představuje obecný nástroj podobný podsestavě NapojeníNaOznačenýBod a provádí připojení spojnice z bodu připojení do dříve pojmenovaného označeného bodu.
Může se použít v řadě situací, včetně připojení mezi sousedními silnicemi, kde se relativní odsazení a výšky liší, nebo v klínovitých plochách mezi spojujícími se silnicemi. Jestliže připojovaný bod byl již pojmenován, použijte podsestavu OznačenýBod.
Základní rozdíl mezi podsestavou NapojeníNaOznačenýBod2 a podsestavou NapojeníNaOznačenýBod je ve způsobu použití, kdy označený bod je na jiné základně šablony typických řezů v porovnání ke spojnici. Obzvláště v případě, kdy dvě základny nejsou rovnoběžné, aplikace podsestavy nebude ve stejné rovině, čímž se délka spojnice do označeného bodu stane delší, než by měla být.
Připojení
Bod připojení je na začátku spojnice. Spojnice může vést kterýmkoliv směrem. Směr je dán umístěním označeného bodu ve vztahu k bodu připojení.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Název označeného bodu |
Název označeného bodu, kam bude provedeno připojení |
Řetězec |
Žádné |
|
Kódy spojnic |
Seznam kódů, které se přiřazují ke spojnici |
Čárkou oddělovaný řetězec |
Povrch, RefPovrch |
|
Vynechat spojnici |
Tento parametr přidává nebo odebírá spojnici povrchu. Je-li hodnota Ne, provede se přidání spojnice, počátečního bodu a koncového bodu. Je-li hodnota Ano, přidá se pouze koncový bod. |
Ano/Ne |
Ne |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
Cílové parametry: Žádné.
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Počáteční odsazení |
+/- odsazení začátku spojnice |
Numerický |
|
Počáteční výška |
Výška počátku spojnice |
Numerický |
|
Koncové odsazení |
+/- odsazení konce spojnice |
Numerický |
|
Koncová výška |
Výška konce spojnice |
Numerický |
Chování

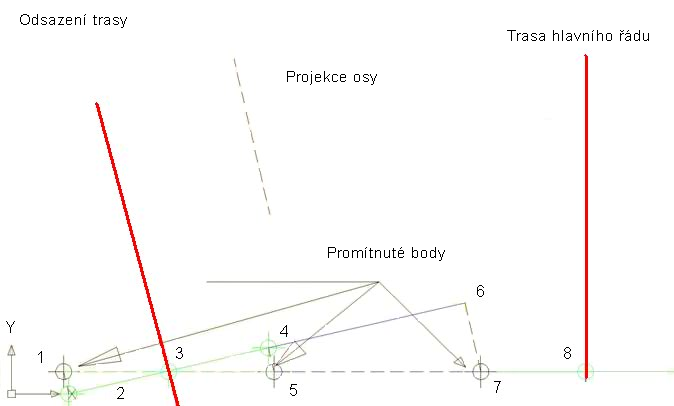

Následující schéma ilustruje způsob fungování podsestavy NapojeníNaOznačenýBod2 a dále způsob zobrazení v příčném řezu pro část základny odsazení daného koridoru.
Podsestava NapojeníNaOznačenýBod2 by měla udělat některou z následujících akcí, přičemž obě dávají stejný výsledek:
- Tato podsestava promítá bod # 7 na linii beta, a výsledkem je bod # 6. Itthen vypočte vzdálenost od # 4 # 6. Toto je vzdálenost označeného bodu.
- Tato podsestava promítá bod #4 kolmo z linie beta na linii alfa, a výsledkem je bod #5. Poté příkaz vypočítá vzdálenost od # 5 do # 7 a vynásobí ji hodnotou kosinu (úhel gama). Toto je také vzdálenost spojnice k označenému bodu.
Všimněte si, že nová podsestava NapojeníNaOznačenýBod2 by se neměla spoléhat na fakt, že bod #7 bude v konstantním odsazení ve všech staničeních podél hlavní trasy.
Příčný řez koridoru základny odsazení
Povšimněte si následujícího:
- Stopa příčného řezu je kolmá na hlavní základnu v bodu #8 (linie alfa).
- Stopa příčného řezu se skládá z jednoho nebo více segmentů, přičemž všechny segmenty jsou kolineární.
- Data bodu koridoru pro část odsazení koridoru má hodnoty odsazení uložené vzhledem k základně odsazení.
- Chcete-li promítnout tato data bodu koridoru v příčném řezu z linie beta do linie alfa pro účely zobrazení v pohledu příčného řezu, odsazení bude potřeba vynásobit hodnotou kosinus (úhel gama).
Všimněte si, že při využití tohoto přístupu bude podsestava jízdního pruhu v části odsazení koridoru s definicí šířky 3,5 metru o něco širší než 3,5 metru, pokud se zobrazí v příčním řezu koridoru.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnici mezi bodem připojení a označeným bodem.
Kódy bodů, spojnic a tvarů
Žádné.
Kódovací diagram
