PotrubíPříkopÚpravaPrůměr

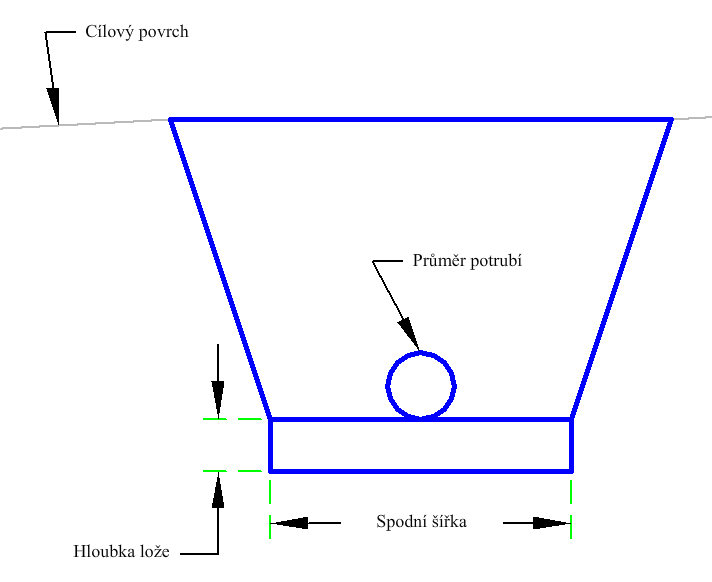

Podsestava PotrubíPříkopÚpravaPrůměr s jedním potrubím v příkopu umožňuje provést objemový výpočet podsypového podkladu a zrnitého zásypu.

Hloubka se bude v průřezu zrnitého zásypu lišit. Ostatní bude konstantní. Všechny hloubky, šířky a průměry se budou u jednotlivých příkopů měnit. Hloubka příkopu se bude lišit podél trasy, protože je měřena od spodní strany příkopu k cílovému povrchu. Pro hloubky menší než 12' (3,5 m) budou hloubené boční strany vertikální a pro větší hloubky budou mít sklon 300 %. Profil bude sledovat střed potrubí.

Připojení

Bod připojení je ve výchozím nastavení střed potrubí.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Spodní šířka	Šířka spodní strany příkopu potrubí	Numerický, kladný	3 ft 1 m
Krytí potrubí	Hloubka příkopu od vrchní strany potrubí k povrchu	Numerický, kladný	0,5 ft 0,15 m
Průměr potrubí	Průměr potrubí	Numerický, kladný	0,667 ft 0,2 m
Hloubka podsypu	Hloubka podsypu potrubí nade dnem příkopu	Numerický, kladný	0,166 ft 0,05 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Výška spodní strany příkopu je vypočítána jako rozdíl výšky navrženého profilu a součtu poloviny průměru potrubí a hloubky podsypu. Horizontální spojnice spodní strany příkopu je umístěna symetricky kolem odsazení bodu připojení v dané výšce. Pokud je hloubka příkopu menší než 12' (3,5 m), jsou boční strany příkopu vertikální. V případě větší hloubky mají boční strany příkopu sklon 300 %. Sklony bočních stran vedou v obou případech nahoru k existujícímu povrchu.

Operace režimu návrhu

V režimu návrhu nakreslí tato podsestava příkop.

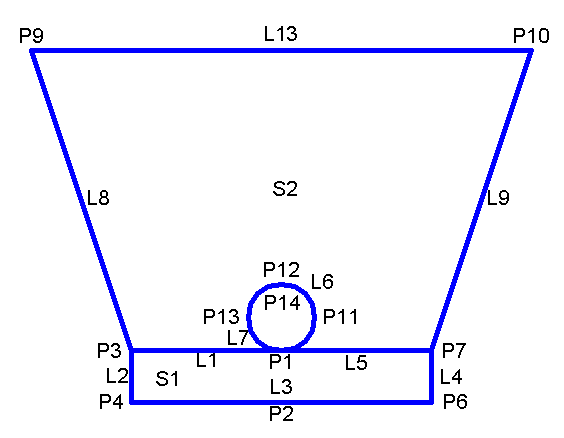

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	PotrubíSpodek	Spodní strana potrubí
P2	PodsypSpodekStřed	Spodní strana podsypu
P3	PotrubíZásypSpodek_Vnitřek	Zásyp potrubí – vnitřek – spodní strana
P4	PotrubíPodsypSpodek_Vnitřek	Podsyp potrubí – vnitřek – spodní strana
P6	PotrubíPodsypSpodek, VztažnýBod	Podsyp potrubí – spodní strana
P7	PotrubíZásypSpodek_Vnějšek	Zásyp potrubí – vnějšek – spodní strana
P9	Svahování, Vrch
P10	Vrch
P11	Potrubí
P12	PotrubíVrch	Vrchní strana potrubí
P13	Potrubí
P14	PotrubíStřed	Střed potrubí
L1, L5	PotrubíZásypSpodek	Spodní strana zásypu potrubí
L2, L4	PotrubíPodsyp	Podsyp potrubí
L3	PotrubíPodsypSpodek, VztažnýBod	Podsyp potrubí – spodní strana
L6–L7	Potrubí
L8	PříkopSklonVnitřní	Vnitřní sklon příkopu potrubí
L9	PříkopSklonVnější	Vnější sklon příkopu potrubí
L10	Vrch
S1	PotrubíPodsyp	Podsyp potrubí
S2	PříkopMateriál	Materiál zásypu potrubí
