ZákladníObrubníkARigol

Tato podsestava vytvoří jednoduchý obrubník a rigol na vnitřní nebo vnější hraně vozovky.

Tato podsestava je jednou ze skupiny podsestav Začínáme, které se používají pro jednoduché modelování vozovky a pro výukové a školicí účely.

Připojení

Bod připojení je v bodu obruby rigolu nebo zadní části obrubníku.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

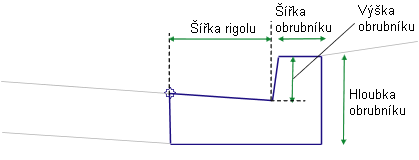

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Bod vložení	Určuje bod vložení obrubníku a rigolu buď jako Hrana rigolu, nebo Zadní část obrubníku.	Booleovský	Hrana rigolu
Šířka rigolu	Šířka od obruby rigolu k linii toku	Numerický, kladný	0,45 m 1,5 ft
Sklon rigolu v procentech	Sklon rigolu v procentech	Numerický	-6%
Výška obrubníku	Výška od proudnice k horní části obrubníku	Numerický, kladný	0,225 m 0,75 ft
Šířka obrubníku	Šířka horní části obrubníku	Numerický, kladný	0,15 m 0,5 ft
Hloubka obrubníku	Hloubka od horní části obrubníku ke spodní části obrubníku v bodu zadní části obrubníku	Numerický, kladný	0,45 m 1,5 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Tato podsestava vytvoří tvar pro jednoduchý obrubník a rigol s bodem připojení buď (a) na vnitřní hraně rigolu (nebo okraje), nebo (b) na zadní straně obrubníku. Trojúhelníková plocha obrubníku má malou konstantní šířku, aby obrubník nebyl vertikální.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí tvar obrubníku a rigolu tak, jak určují hodnoty vstupních parametrů.

Kódy bodů, spojnic a tvarů

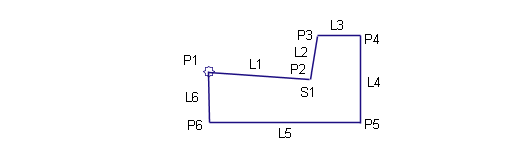

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	PřipojObrubník	Příruba rigolu
P2	DnoRigol	Proudnice rigolu
P3	HranObrubníkHorní	Horní část obrubníku
P4	HranObrubníkRub	Podložní část obrubníku
L1, L2, L3	Povrch, Obrubník	Spojnice obrubníku na upraveném terénu
L4	RefPovrch
S1	Obrubník
