VlhkáProhlubeňSVegetací

Připojení

Bod připojení leží nahoře uprostřed vlhké prohlubně s vegetací.

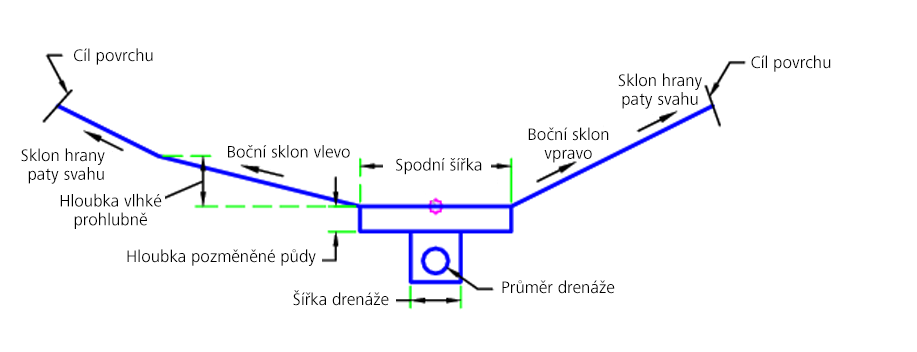

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Spodní šířka	Spodní šířka vlhké prohlubně	Numerický, kladný	3
Zahrnout pozměněnou půdu	Zahrnout pod vlhkou prohlubní pozměněnou půdu	Ano / Ne	Ano
Sklon linie paty svahu	Sklon hrany paty svahu	Numerický, kladný	2 ( : 1 )
Hloubka pozměněné půdy	Hloubka pozměněné půdy	Numerický, kladný	0,5 ft 0,15 m
Průměr drenáže	Průměr drenáže	Numerický, kladný	0,5 ft 0,15 m
Hloubka drenáže	Hloubka drenáže	Numerický, kladný	1 ft 0,30 m
Šířka drenáže	Šířka drenáže	Numerický, kladný	1 ft 0,30 m
Zahrnout drenáž	Zahrnout drenáž	Ano / Ne	Ano
Hloubka vlhké prohlubně	Hloubka vlhké prohlubně	Numerický, kladný	1 ft 0,30 m
Boční sklon vlevo	Boční sklon na levé straně	Numerický, kladný	4 ( : 1 )
Boční sklon vpravo	Boční sklon na pravé straně	Numerický, kladný	2 ( : 1 )

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Surface Target	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počínaje v bodu připojení, vlhká prohlubeň se vytvoří pomocí vstupních parametrů. Pokud je nastaven cíl povrchu, nalezne se povrch linie paty svahu (pouze v situacích výkopu). Pokud nastavíte zahrnutí drenáže na hodnotu Ano, pak se vytvoří drenáž.

Operace režimu návrhu

V režimu rozvržení se vytvoří vlhká prohlubeň s vegetací.

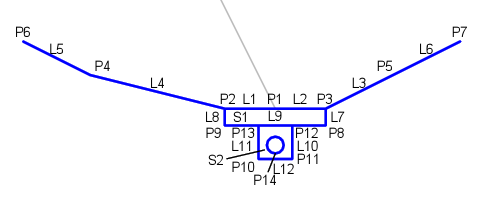

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Proudnice	Proudnice vlhké prohlubně s vegetací
P2, P3	Vlhká prohlubeň	Hrana vlhké prohlubně
P4, P5	Svahování
P6, P7	LiniePatySvahu nebo LiniePatySvahu_Výkop
P10–P13	Drenáž
P14	Potrubí_Dno	Inverze drenážního potrubí
L1 – L4	Vlhká prohlubeň, Povrch	Horní část vlhké prohlubně
L5, L6	LiniePatySvahu nebo LiniePatySvahu_Výkop
L9	PozměněnáPůda, Srovnávací rovina	Spodek pozměněné půdy
L14	Drenáž, Srovnávací rovina	Spodek drenáže
S1	PozměněnáPůda
S2	Drenáž
