PodloženíKrajnice

Podsestava PodloženíKrajnice vloží spojnice a tvary za účelem vytvoření tvaru, který představuje podložení krajnice.

Připojení

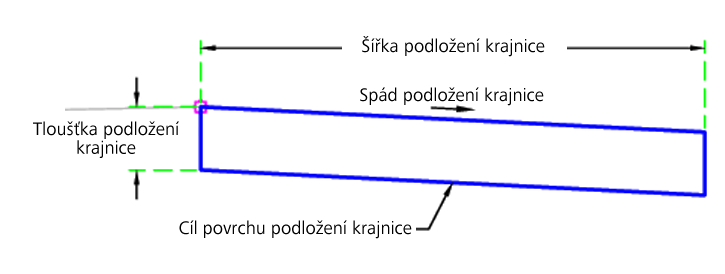

Bod připojení je na vnitřní hraně podložení krajnice. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Šířka podložení krajnice	Šířka podložení krajnice	Numerický, kladný	2 ft 0,6 m
Spád podložení krajnice	Spád podložení krajnice	Numerický	-5%
Tloušťka podložení krajnice	Tloušťka podložení krajnice	Numerický, kladný	0,25 ft 0,08 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch podložení krajnice	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Strany a povrch počátečního podložení krajnice se vytvoří podle vstupních parametrů. Výšky dolního vnitřního a vnějšího bodu se kontrolují ve vztahu k cílovému povrchu za účelem určení, zda je bod v podmínce výkopu nebo násypu. Pokud platí obojí, vytvoří se dolní spojnice na úrovni odpovídajícího spádu horní spojnice.

Pokud je v násypu, prodlouží se spodek podložení krajnice do cílového povrchu.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí podložení krajnice s využitím vstupních parametrů.

Kódy bodů, spojnic a tvarů

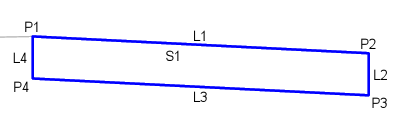

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P2	Podložení	Podložení krajnice
P3, P4	Podložení_Sub	Spodek podložení krajnice
L1	Povrch, Podložení	Horní část podložení krajnice
L3	RefPovrch	Spodek podložení krajnice
S1	Podložení	Plocha podložení krajnice
