ÚžlabíRigol

Podsestava ÚžlabíRigol představuje betonový obloukový rigol úžlabí. Šířku a zakřivení můžete definovat výběrem z předem definovaných geometrií.

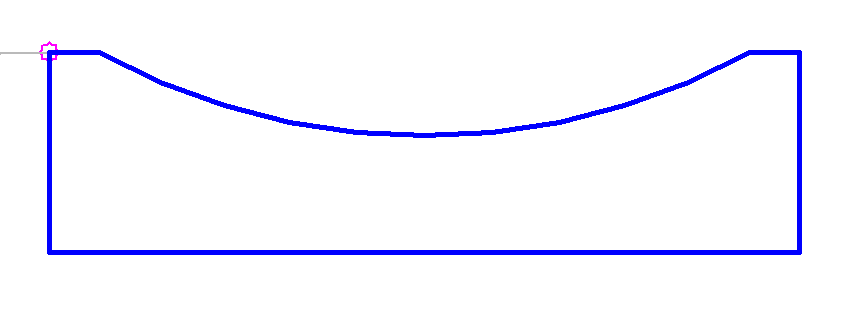

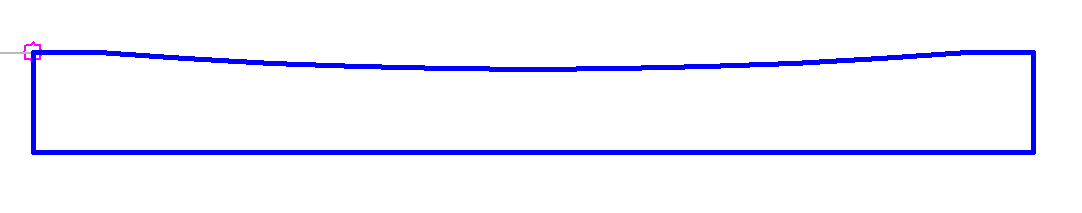

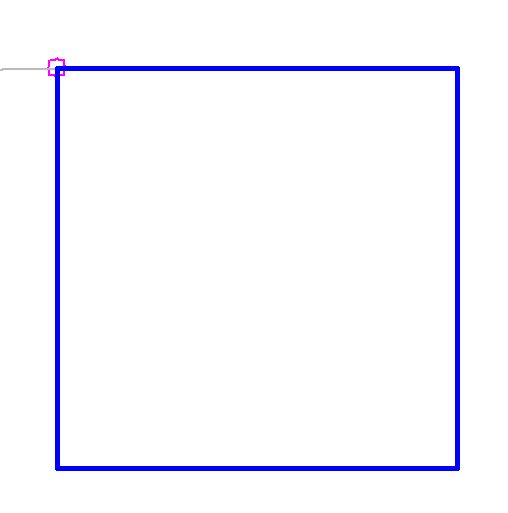

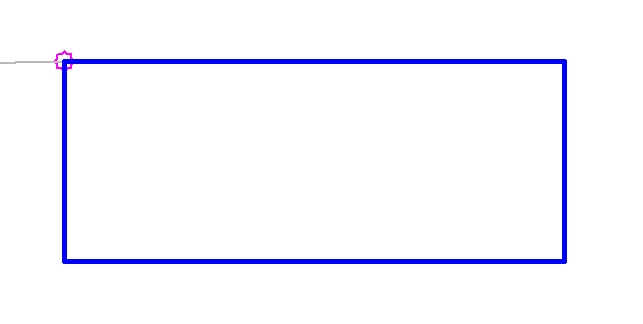

Případ IIA1:

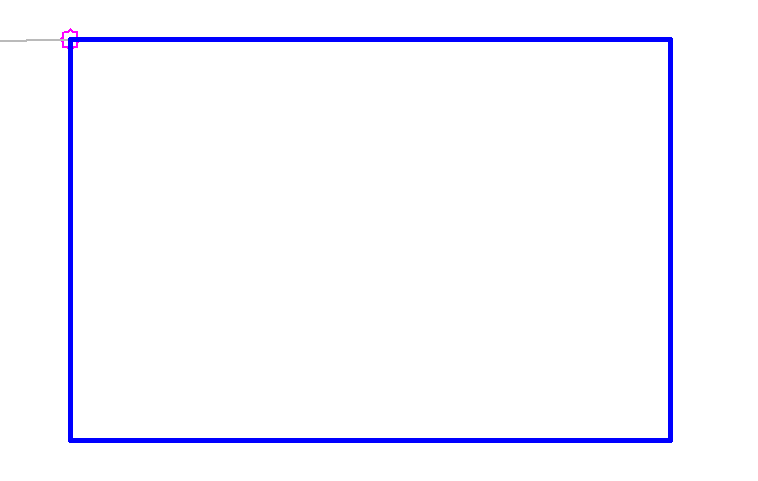

Případ IIB1:

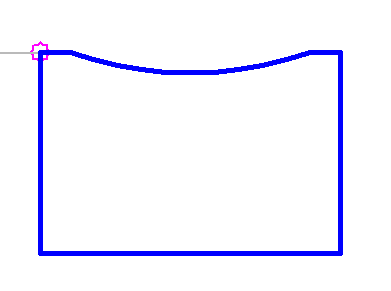

Případ IIC1:

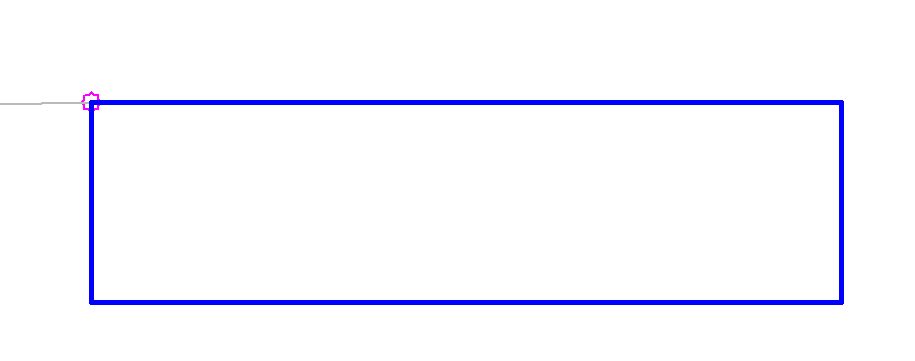

Případ IID1:

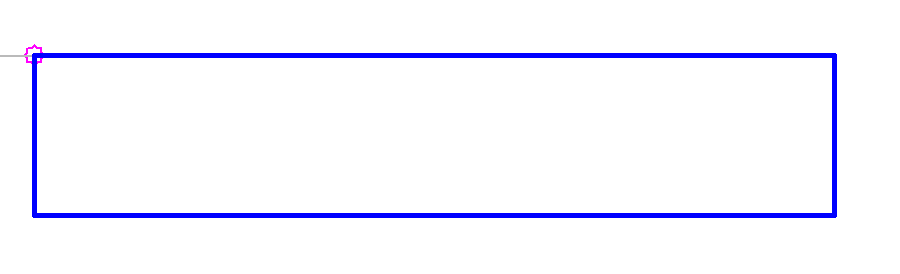

Případ IIE1:

Případ IIA2:

Případ IIB2:

Případ IIE2:

Případ IID2:

Připojení

Bod připojení je v bodu uvnitř rigolu úžlabí.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Kód spojnice vztažného bodu	Seznam kódů, které se přiřazují ke spojnici útvaru	Čárkou oddělovaný řetězec	Útvar
Kód horní spojnice	Seznam kódů, které se přiřazují k horní spojnici	Čárkou oddělovaný řetězec	Vrch
Kód tvaru	Seznam kódů bodů, které se přiřazují k tvarům vytvářeným touto podsestavou (pokud existují)	Čárkou oddělovaný řetězec	Výztuž
Typ výztuže	Určuje tvar rigolu úžlabí.	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

Cílové parametry

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vloží tvar rigolu úžlabí určený vstupními parametry. Všechny kóty jsou nastaveny v podsestavě.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící vybraný typ rigolu úžlabí.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, Svahování
P2, P3, P8, P9	VztažnýBod
P4–P7, P10	Vrch
L1, L3, L8, L10	Beton, VztažnýBod
L2, L9	VztažnýBod
L4, L5, L11	Vrch
S1, S2	ÚžlabíRigol

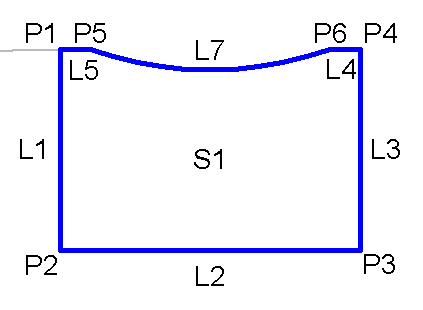

Kódovací diagram

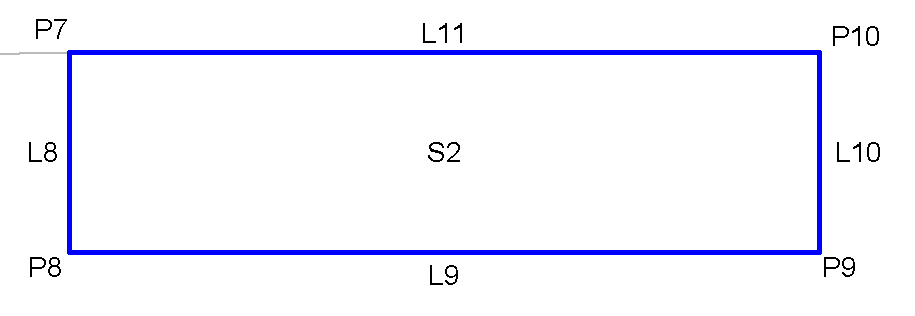

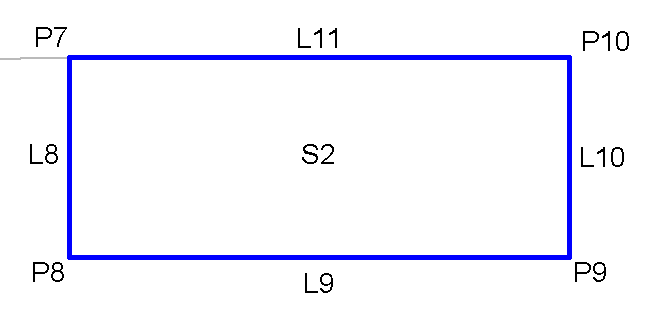

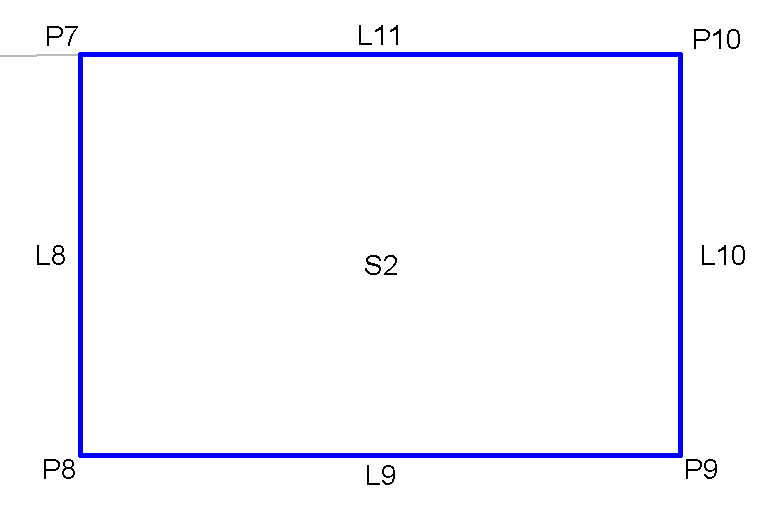

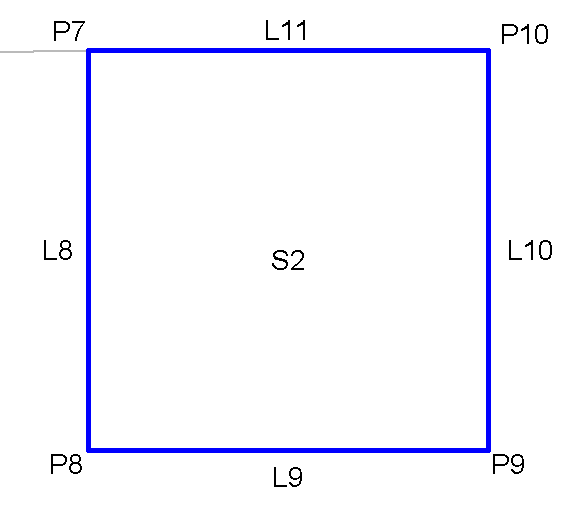

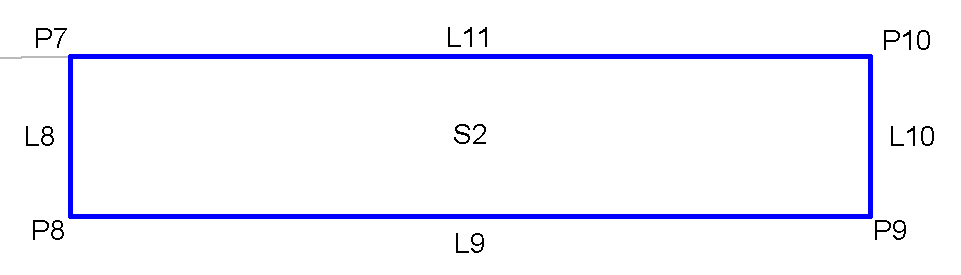

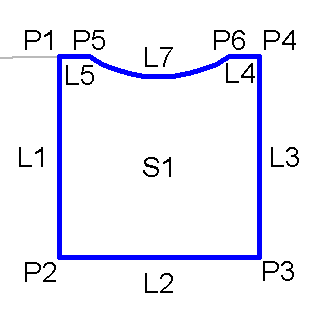

Případ IIA1:

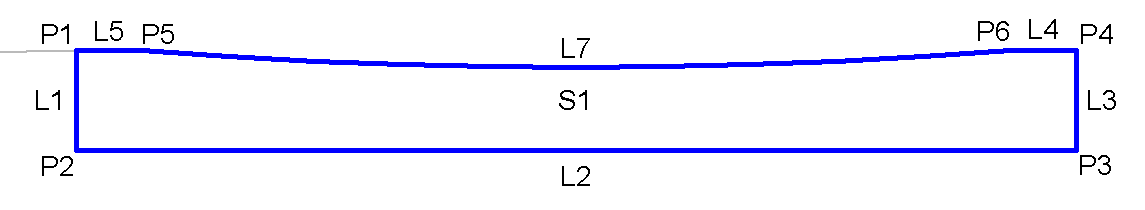

Případ IIB1:

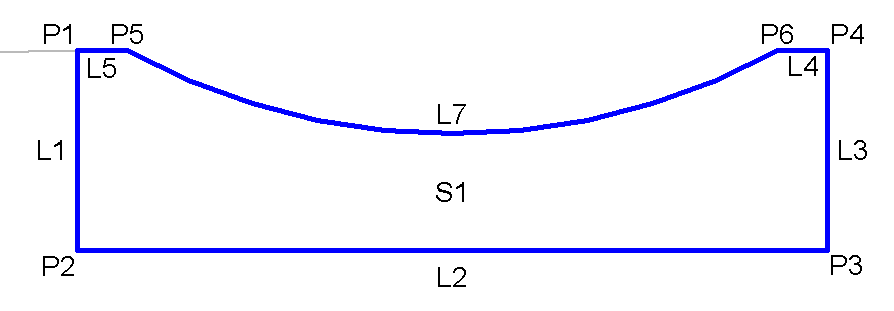

Případ IIC1:

Případ IID1:

Případ IIE1:

Případ IIA2:

Případ IIB2:

Případ IIE2:

Případ IID2:
