StejnýSklonPříkop

Podsestava StejnýSklonPříkop vytvoří příkop, který se přidá buď na levou, nebo na pravou stranu sestavy.

Připojení

Bod připojení je na vnitřní hraně první spojnice.

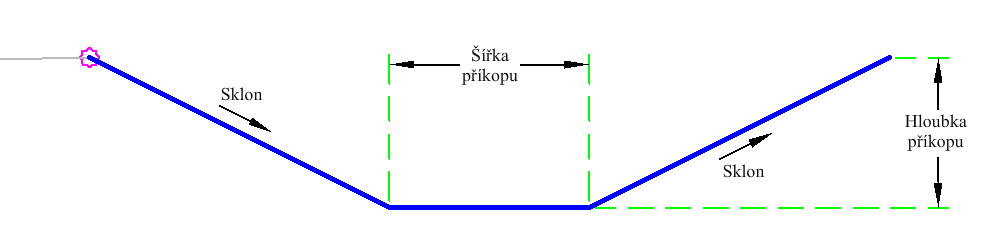

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Hloubka příkopu	Hloubka spodní strany příkopu od bodu připojení k dolní části spojnice přivráceného spádu.	Numerický, kladný	3 ft 1 m
Sklony	Sklon bočních stran příkopu	Numerický, kladný	2 (: 1)
Šířka příkopu	Šířka příkopu	Numerický, kladný	2 ft 0,6 m

Cílové parametry

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří tvar pro příkop s použitím vstupních parametrů.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící příkop s použitím vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování, Vrch	Bod počátku svahování
P2	Příkop_Uvnitř, Spodek_Příkop	Spodní vnitřní strana příkopu
P3	Příkop_Vně, Spodek_Příkop	Spodní vnější strana příkopu
P4	Svahování
L1	Vrch, VztažnýBod, Příkop, PřivrácenýSpád, Sklony	Přivrácený spád
L2	Vrch, VztažnýBod, Příkop	Spodní strana příkopu
L3	Vrch, VztažnýBod, Příkop, ZářezovýSvah	Zářezový svah

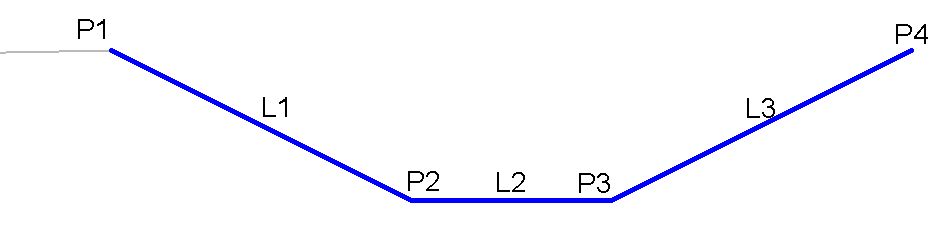

Kódovací diagram
