So publizieren Sie eine 3D-DWF- oder 3D-DWFx-Datei mit benutzerdefinierten Eigenschaftssatzdaten

Mit diesen Schritten können Sie eine einzelne DWF- oder DWFx-Datei des derzeit bearbeiteten Modells erstellen, die die benutzerdefinierten Eigenschaftssatzdaten enthält.

1. Führen Sie einen der folgenden Schritte durch:
   • Klicken Sie auf Exportieren3D-DWF.
   • Geben Sie in der Befehlszeile 3ddwf ein.
2. Wählen Sie im Dialogfeld 3D-DWF exportieren als Dateiformat 3D DWF oder 3D DWFx aus. (Standardmäßig ist 3D DWFx ausgewählt.)
3. Klicken Sie auf Menü Extras Optionen.

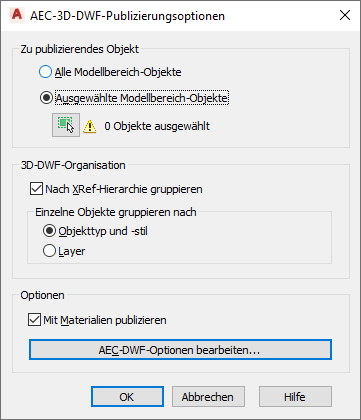

4. Wählen Sie unter Zu publizierende Objekte, ob das gesamte Modell publiziert werden soll, oder klicken Sie auf Ausgewählte Modellbereich-Objekte, und wählen Sie die Objekte in der Zeichnung, die in die exportierte DWF- oder DWFx-Datei aufgenommen werden sollen.
5. Wählen Sie unter 3D-DWF-Organisation, in welcher Reihenfolge die XRefs und Objekte in der exportierten Datei angezeigt werden sollen.

   Was möchten Sie tun…	Aktion…
   Gruppieren der Objekte nach ihren externen Referenzen und dann nach Objekttyp und -stil	Aktivieren Sie Nach XRef-Hierarchie gruppieren. Wählen Sie unter Einzelne Objekte gruppieren nach die Option Objekttyp und -stil.
   Gruppieren der Objekte nach ihren externen Referenzen und dann nach Layer	Aktivieren Sie Nach XRef-Hierarchie gruppieren. Wählen Sie unter Einzelne Objekte gruppieren nach die Option Layer.
   Gruppieren der Objekte nach Typ und Stil	Deaktivieren Sie Nach XRef-Hierarchie gruppieren. Wählen Sie unter Einzelne Objekte gruppieren nach die Option Objekttyp und -stil.
   Gruppieren der Objekte nach Layer	Deaktivieren Sie Nach XRef-Hierarchie gruppieren. Wählen Sie unter Einzelne Objekte gruppieren nach die Option Layer.


6. Aktivieren Sie Mit Materialien publizieren, um Materialdefinitionen aus der DWG-Datei in die DWF- oder DWFx-Datei aufzunehmen.

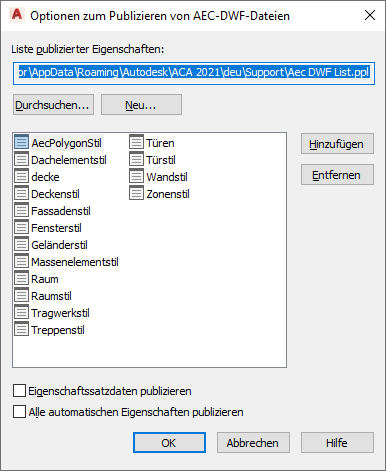

7. Klicken Sie auf AEC-DWF-Optionen bearbeiten.

8. Stellen Sie sicher, dass Eigenschaftssatzdaten publizieren aktiviert ist.
9. Um der exportierten DWF- oder DWFx-Datei eine Eigenschaftssatz-Definition hinzuzufügen, klicken Sie auf Hinzufügen.

   Im Dialogfeld Eigenschaftssätze hinzufügen werden vorgabemäßig die derzeit aktive Zeichnung und deren Eigenschaftssatz-Definitionen angezeigt.

10. Um eine der aufgelisteten Eigenschaftssatz-Definitionen auszuwählen, aktivieren Sie das entsprechende Kontrollkästchen und klicken auf OK.
11. Um Eigenschaftssatz-Definitionen einer anderen Zeichnung auszuwählen, klicken Sie auf Durchsuchen und navigieren zu der gewünschten Zeichnung. Gehen Sie dann wie oben beschrieben vor, um Eigenschaftssatz-Definitionen hinzuzufügen.
12. Klicken Sie auf OK.
13. Um eine Eigenschaftssatz-Definition aus der exportierten DWF- oder DWFx-Datei zu entfernen, wählen Sie sie aus und klicken auf Entfernen.
14. Um eine neue PPL-Datei zu erstellen, klicken Sie auf Neu und befolgen die Anweisungen.
15. Um eine andere PPL-Datei auszuwählen, klicken Sie auf Durchsuchen und wählen eine neue Datei.
16. Klicken Sie zweimal auf OK und dann auf Schließen.

    Wenn der Exportvorgang abgeschlossen ist, werden Sie gefragt, ob die DWF- oder DWFx-Datei angezeigt werden soll. Klicken Sie auf Ja, um die exportierte Datei in Autodesk Design Review zu öffnen.
