So fügen Sie einem Tür-Fenster-Kombinationsraster eine neue Rahmenzuweisung hinzu

Gehen Sie wie folgt vor, um einer Tür-Fenster-Kombination eine Rahmenzuweisung hinzuzufügen. Um verschiedenen Rahmenkanten verschiedene Definitionen zuzuweisen, benötigen Sie mehrere Rahmenzuweisungen.

1. Klicken Sie auf Registerkarte Verwalten Gruppe Stil & Darstellung Stil-Manager .
2. Erweitern Sie Architekturobjekte Tür-Fenster-Kombinationsstile.
   Anmerkung: Alternativ wählen Sie eine Tür-Fenster-Kombination in der Zeichnung, und klicken Sie auf Registerkarte Tür-Fenster-Kombination Gruppe Allgemein Dropdown Stil bearbeiten Tür-Fenster-Kombinationsstile.
3. Wählen Sie einen Stil für die Tür-Fenster-Kombination aus.
4. Klicken Sie auf die Registerkarte Gestaltung.
5. Wählen Sie im linken Fensterausschnitt das Raster, in dem Sie eine neue Rahmenzuweisung erstellen möchten.
6. Klicken Sie auf (Neue Rahmenzuweisung).

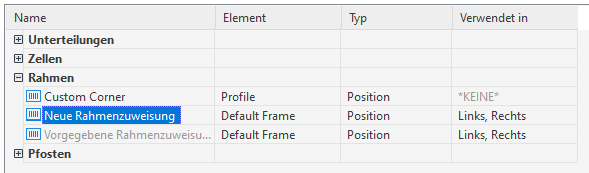

   Eine neue Rahmenzuweisung wird in der Liste der Rahmenzuweisungen angezeigt.



7. Klicken Sie mit der rechten Maustaste auf den Vorgabenamen, klicken Sie auf Umbenennen, und geben Sie einen beschreibenden Namen für die Zuweisung ein.
8. Wählen Sie unter Element eine Rahmendefinition.
9. Geben Sie die Seiten des Rahmens an, die diese Rahmenzuweisung verwenden sollen.
10. Klicken Sie auf OK.
