So fügen Sie Objektanker hinzu

Gehen Sie wie folgt vor, um mithilfe eines Objektankers eine Verbindung zwischen zwei AEC-Objekten zu erstellen.

1. Klicken Sie auf Registerkarte Start Gruppe Erstellen Dropdown Extras Katalog-Browser .
2. Navigieren Sie zu GrundwerkzeugkatalogParametrische Layout- und Verankerungswerkzeuge.
3. Wählen Sie das Werkzeug Objektanker, und ziehen Sie es auf den Arbeitsbereich.
   Anmerkung: Alternativ können Sie auch in der Befehlszeile OBJECTANCHORATTACH eingeben.

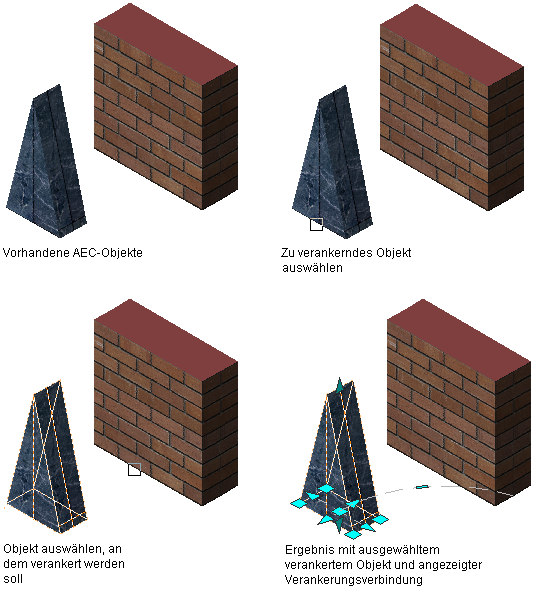

4. Wählen Sie das AEC-Objekt aus, das Sie mit einem anderen verbinden möchten, und drücken Sie die EINGABETASTE.
5. Wählen Sie das andere AEC-Objekt.

   Der Objektanker wir hinzugefügt. Wenn Sie das verankerte Objekt markieren, wird die Ankerverbindung sichtbar.
