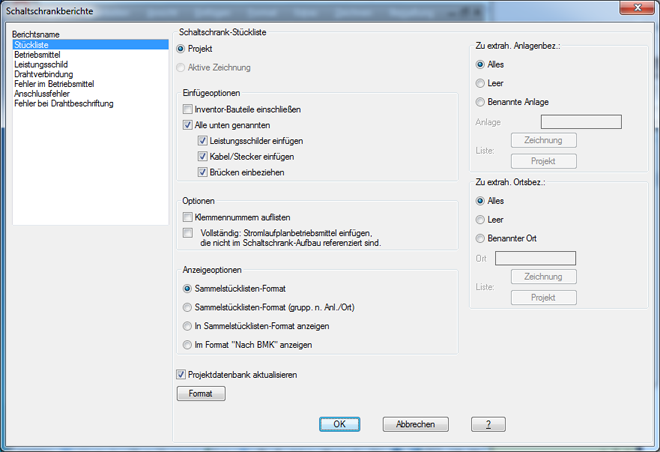

Dialogfeld Schaltschrankberichte

Erstellt einen Bericht zum Extrahieren von Informationen aus Schaltschrank-Betriebsmitteln, Leistungsschildern und Klemmen.

Finden

Befehlseingabe: AEPANELREPORT

Liste der Optionen

Die folgenden Optionen werden angezeigt:

Anmerkung: Die Optionen variieren je nach dem ausgewählten Berichtsnamen.

Berichtsname

Gibt an, welcher Bericht ausgeführt werden soll.

Bereich Bericht

Geben Sie an, ob das Projekt, die aktive Zeichnung oder ausgewählte Objekte verarbeitet werden sollen. Wenn Projekt ausgewählt ist, bieten einige Berichte eine Option zur Auswahl der zu verarbeitenden Zeichnungen.

Zu extrahierende Anlagenbezeichnungen

Filtert die extrahierten Informationen für den Bericht basierend auf Anlagenwerten.

Alle

Extrahiert alle Betriebsmittel unabhängig vom Anlagenwert.

Leer

Extrahiert nur die Betriebsmittel, die keinen Anlagenwert haben.

Benannte Anlage

Extrahiert nur die Betriebsmittel mit einem Anlagenwert, der dem in das Feld eingegebenen Wert entspricht. Platzhalterzeichen werden unterstützt.

• Zeichnung. Wählen Sie einen oder mehrere Anlagenwerte in einer Liste von Werten aus, die in der aktiven Zeichnung verwendet werden.
  Anmerkung: Wenn die Stücklistenoption Inventor-Bauteile einschließen aktiviert ist, wird die Zeichnung deaktiviert.
• Projekt. Wählen Sie einen oder mehrere Anlagenwerte in einer Liste von Werten aus, die im Projekt verwendet werden.

Zu extrahierende Ortsbezeichnungen

Filtert die extrahierten Informationen für den Bericht basierend auf Ortswerten.

Alle

Extrahiert alle Betriebsmittel unabhängig vom Ortswert.

Leer

Extrahiert nur die Betriebsmittel, die keinen Ortswert haben.

Benannter Ort

Extrahiert nur die Betriebsmittel mit einem Ortswert, der dem in das Feld eingegebenen Wert entspricht. Platzhalterzeichen werden unterstützt.

• Zeichnung. Wählen Sie einen oder mehrere Ortswerte in einer Liste von Werten aus, die in der aktiven Zeichnung verwendet werden.
  Anmerkung: Wenn die Stücklistenoption Inventor-Bauteile einschließen aktiviert ist, wird die Zeichnung deaktiviert.
• Projekt. Wählen Sie einen oder mehrere Ortswerte in einer Liste von Werten aus, die im Projekt verwendet werden.

Projektdatenbank aktualisieren

Gibt an, ob die Projektdatenbank mit den aktuellen Zeichnungsdaten aktualisiert werden soll.

Letzte Ausführung erneut anzeigen

Zeigt den zuvor extrahierten Bericht an.

Format

Öffnet ein Dialogfeld, in dem Sie eine Formatdatei (.set) auswählen können. Verwenden Sie eine Formatdatei, um die Felder, die Feldreihenfolge und vieles mehr vorab zu definieren.

Nur Stücklistenbericht

Einfügeoptionen

Inventor-Bauteile einschließen

Wenn Ihr Projekt mit einer Inventor-Baugruppe verknüpft ist, ist dieses Kontrollkästchen aktiviert. Gibt an, dass die elektrischen Bauteile aus der verknüpften Inventor-Baugruppe in den Bericht aufgenommen werden sollen. Verknüpfte Komponenten, die sowohl in einer AutoCAD Electrical-Toolset-Zeichnung als auch in der Inventor-Baugruppe dargestellt sind, werden im Bericht nicht dupliziert.

Alle unten genannten

Gibt an, dass Leistungsschild-, Kabel-, Stecker- und Brückendaten in den Bericht aufgenommen werden sollen. Verwenden Sie die jeweiligen Kontrollkästchen zum Einschließen oder Ausschließen.

Optionen

Klemmennummern auflisten

Listet jede einzelne Klemme im Format Leisten-ID:Klemmennummer auf. Andernfalls werden Klemmen der gleichen Klemmenleiste zu einem einzigen Eintrag mit einer Menge kombiniert.

Vollständig

Gibt an, dass alle Stromlaufplan-Betriebsmittel-Daten aufgenommen werden, die in keinem Schaltschrank-Aufbau im Bericht gefunden wurden.

Anzeigeoptionen

Sammelstücklisten-Format

Kombiniert und sammelt Betriebsmittel mit den gleichen Kataloginformationen. Unterbaugruppenelemente und mehrere Katalogwerte werden als Zeilenelemente direkt nach dem Hauptkatalogelement gemeldet.

Sammelstücklisten-Format (gruppiert nach Anlage/Ort)

Kombiniert und sammelt Betriebsmittel mit den gleichen Katalog-, Anlagen- und Ortswerten in einer Tabelle. Unterbaugruppenelemente und mehrfache Katalogwerte werden als Zeilenelemente direkt nach dem Hauptkatalogelement gemeldet.

In Sammelstücklisten-Format anzeigen

Jeder Katalogwert wird gemeldet und tabellarisch als einzelnes Zeilenelement dargestellt. Unterbaugruppenelemente und mehrere Katalogwerte werden als separate Zeilenelemente gemeldet.

Im Format "Nach BMK" anzeigen

Alle Instanzen einer bestimmten Betriebsmittel- oder Klemmenkennzeichnung werden als ein Zeilenelement gemeldet.

Nur Betriebsmittelbericht

Optionen

Leistungsschilder einfügen

Gibt an, dass Leistungsschilddaten in den Bericht aufgenommen werden sollen.

Klemmen einbeziehen

Gibt an, dass Klemmendaten in den Bericht aufgenommen werden sollen.

Folgende Betriebsmittel überspringen

Leere Werte für Gerätekennzeichnung

Gibt an, dass Schaltschrank-Grundrisse ohne Bezeichnungswert ausgeschlossen werden sollen.

Leere Werte für Hersteller/Katalog

Gibt an, dass Schaltschrank-Grundrisse ohne zugewiesenen Katalog ausgeschlossen werden sollen.

Nur Berichte zu Betriebsmittel- und Klemmenfehlern

Bedingungen für den Bericht

Schaltschrank.-BM nicht in Stroml.pl.

Listet die Schaltschrank-Anschlüsse auf, die nicht über zugehörige Stromlaufplan-Klemmen verfügen.

Stromlaufpl.-BM nicht in Schaltschrank

Listet die Stromlaufplan-Klemmen auf, die nicht über zugehörige Schaltschrank-Anschlüsse verfügen.

Mehrere Instanzen

Listet die Schaltschrank-Anschlüsse auf, die offenbar doppelt vorhanden sind.

Keine Übereinst. zw. Stroml. u. Schaltschr.

Listet Datenkonflikte zwischen den Schaltschrank- und Stromlaufplan-Darstellungen einer Klemme auf.
