LiveView-Übung: Bearbeiten einer Bandzuordnungs-Farbkarte

In dieser Übung erfahren Sie, wie verschiedene Bandzuordnungs-Farbkarten die optische Analyse einer multispektralen Datengruppe unterstützen.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So bearbeiten Sie eine Bandzuordnungs-Farbkarte
1	Öffnen Sie die Beispieldatei LiveView_ColorMap2.dwg. Ein Satellitenbild wird angezeigt, das ein Stadtgebiet in normalen Farben wiedergibt.

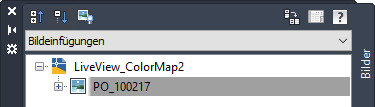

2	Wenn der Werkzeugbereich des Bild-Managers nicht geöffnet ist, wählen Sie RasterVerwalten. Wählen Sie im Bild-Manager die Ansicht Bildeinfügungen.
3	Klicken Sie in der Ansicht Bildeinfügungen mit der rechten Maustaste auf den Bildnamen der Zeichnung und wählen Sie Farbkarte bearbeiten.

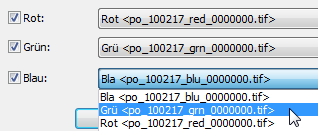

4	Im Dialogfeld Bandzuordnung Farbkarte sehen Sie, dass links der rote, grüne und blaue Kanal jeweils dem entsprechenden roten, grünen und blauen Datenband zugeordnet ist.
5	Verwenden Sie die drei Dropdown-Listen im Dialogfeld Bandzuordnung Farbkarte, um die Farbkanäle folgendermaßen zuzuordnen: Den roten Kanal dem Band Near Infrared (NIR) Den grünen Kanal dem roten Band Den blauen Kanal dem grünen Band Klicken Sie auf Anwenden, um die Änderung sofort anzuzeigen. Klicken Sie dann auf OK, um das Dialogfeld zu schließen.
6	Diese Farbkarte gibt die Vegetation in Rot wieder. Eine gesunde oder üppigere Vegetation wird in dunklerem Rot dargestellt. Diese Darstellungsweise ist als Falschfarbenbild bekannt. In der Regel wird diese spezielle Bandzuordnung zur Vegetationsanalyse verwendet.
