LiveView-Übung: Bearbeiten mit REM

In dieser Übung bereinigen Sie eine Zeichnung unter Verwendung von REM-Befehlen.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So bearbeiten Sie eine Zeichnung mithilfe eines REM-Objekts

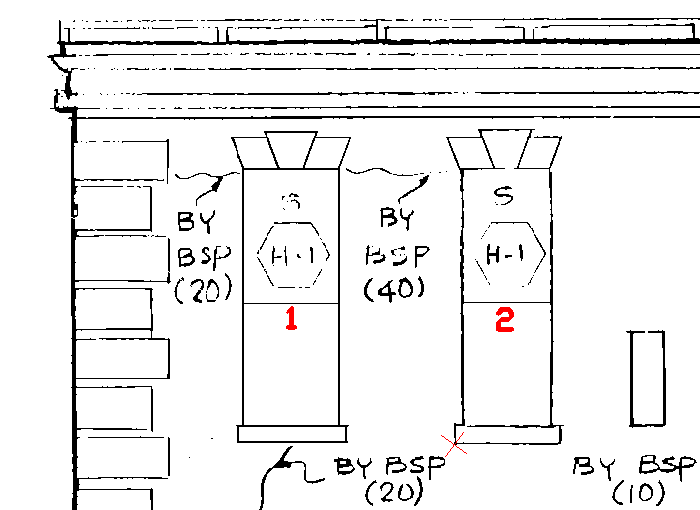

1	Öffnen Sie die Beispieldatei LiveView_REM.dwg. Vergrößern Sie die linke obere Ecke des Gebäudes. Sie verwenden Fenster 1 links oben als Vorlage, um Fenster 2 zu ersetzen.

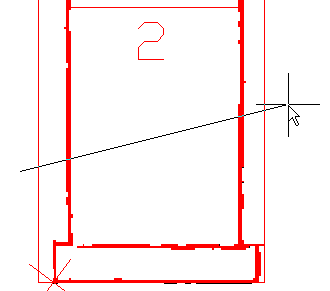

2	Klicken Sie auf RasterRasterobjektbearbeitungErweiterte bitonale Region erstellenVerbundener Zaun. Ziehen Sie den Zaun über die untere Hälfte von Fenster 2, klicken Sie mit der rechten Maustaste und drücken Sie die Eingabetaste. Die komplette Kontur des Fensters wird in eine REM-Region konvertiert, da alle Linien mit den beiden Linien verbunden sind, die den Zaun gekreuzt haben.

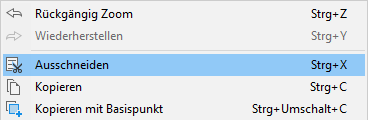

3	Wählen Sie die Umgrenzung der REM-Region aus, klicken Sie mit der rechten Maustaste und wählen Sie Ausschneiden. Die Fensterkontur wird gelöscht, wobei ein rotes X stehen bleibt und ihre linke untere Ecke kennzeichnet.
4	Erstellen Sie anhand eines weiteren verbundenen Zauns eine erweiterte bitonale Region für Fenster 1. Wählen Sie die REM-Region aus, klicken Sie mit der rechten Maustaste und wählen Sie Kopieren mit Basispunkt.
5	Klicken Sie auf die linke untere Ecke von Fenster 1, um den Basispunkt anzugeben. Klicken Sie mit der rechten Maustaste und wählen Sie Einfügen. Richten Sie den Cursor am roten X für Fenster 2 aus und klicken Sie, um das REM-Fenster an der richtigen Stelle einzufügen.
6	Klicken Sie auf das REM-Fenster und dann auf RasterRasterobjektbearbeitungMit Rasterbild zusammenführen. REM-Fenster 1 wird in ein Rasterbild konvertiert. Vertiefung: Kopieren Sie das REM-Fenster und ersetzen Sie die beiden Fenster unter den Fenstern 1 und 2.
