LiveView-Übung: Bearbeiten einer Palettenfarbkarte

In dieser Übung erfahren Sie, wie verschiedene Palettenfarbkarten die optische Analyse eines DEM unterstützen.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So bearbeiten Sie eine Palettenfarbkarte

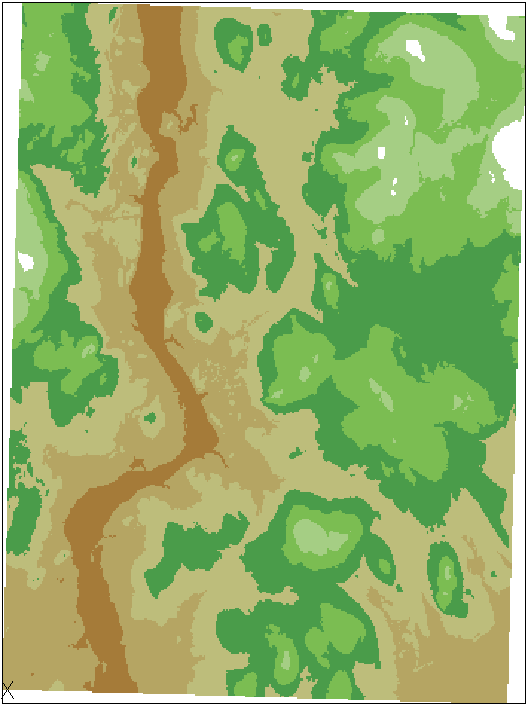

1	Öffnen Sie die Beispieldatei LiveView_ColorMap.dwg. Eine mehrfarbig gestaltete Geländekarte wird angezeigt. In den folgenden Schritten sehen Sie die Farbkarte zur Interpretation dieser Farben.	¶

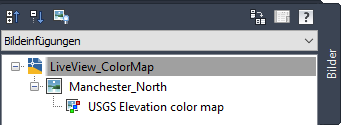

2	Wenn der Werkzeugbereich des Bild-Managers nicht geöffnet ist, wählen Sie RasterVerwalten. Wählen Sie im Bild-Manager die Ansicht Bildeinfügungen.
3	Klicken Sie in der Ansicht Bildeinfügungen mit der rechten Maustaste auf den Bildnamen der Zeichnung und wählen Sie Farbkarte bearbeiten.

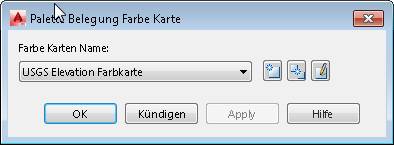

4	Klicken Sie zum Bearbeiten der Farbkarte im Dialogfeld Palettenzuordnung Farbkarte auf .

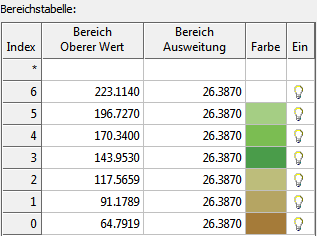

5	Im Dialogfeld Palette für Farbkarten-Definition sehen Sie in der Bereichstabelle, dass jede Farbe der Karte einen Erhebungsbereich von 86,57 m umfasst. Klicken Sie auf OK, um das Dialogfeld zu schließen.
6	Wählen Sie im Dialogfeld Palettenzuordnung Farbkarte die Farbkarte Slope (Neigung) aus und klicken Sie auf Anwenden. Die Farben der Karte geben nun die Bereiche der Bodenneigungswerte wieder.

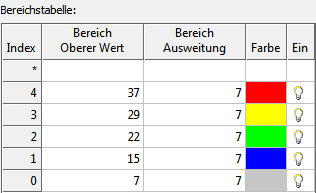

7	Klicken Sie auf , um die Bereichstabelle für diese Farbkarte anzuzeigen. Sie sehen, dass jede Farbe einen Neigungsbereich von 7 Grad umfasst. Vertiefung: Ändern Sie im Dialogfeld Palette für Farbkarten-Definition für eine Farbkarte die Werteverteilung von Gleich auf Quantil. Klicken Sie auf OK und dann auf Anwenden.
