Fangfunktion bei Rasterobjekten

Die Rasterfangmodi erleichtern die Auswahl der exakten Position bei bitonalen Rasterobjekten. Die Rasterfangmodi funktionieren genau wie AutoCAD-Objektfangmodi, mit der Ausnahme, dass zu Raster- statt zu Vektorobjekten gesprungen wird.

Die Rasterfangfunktionen sind in den folgenden Situationen hilfreich:

• Nachzeichnen eines Rasterobjekts mit Vektorwerkzeugen
• Auswählen eines Rasterobjekts für Radier- oder Zuschneidevorgänge
• Auswählen eines Rasterobjekts zur Bearbeitung mit REM-Befehlen

Anmerkung: Die Rasterfangfunktion ist nur für bitonale Bilder verfügbar.

Wenn der Rasterfang aktiviert ist, wird ein Fangfenster um den AutoCAD-Cursor angezeigt. Das Fangfenster zeigt ein Fadenkreuz über Punkten an, die im Rasterfang festgehalten werden können. Durch Auswahl eines oder mehrerer Fangmodi können Sie festlegen, ob der Rasterfang auf Endpunkte, Ecken oder andere Punkte angewendet werden soll.

Zum Aktivieren bzw. Deaktivieren des Rasterfangs können Sie den Befehl Raster Schnellzugriffsleiste ein-/ausblenden verwenden.

So greifen Sie auf die Rasterfangoptionen zu

1. Führen Sie einen der folgenden Schritte durch:
   • Klicken Sie auf Extras Entwurfseinstellungen.
   • Geben Sie in der Befehlszeile den AutoCAD-Befehl ZEICHEINST ein.

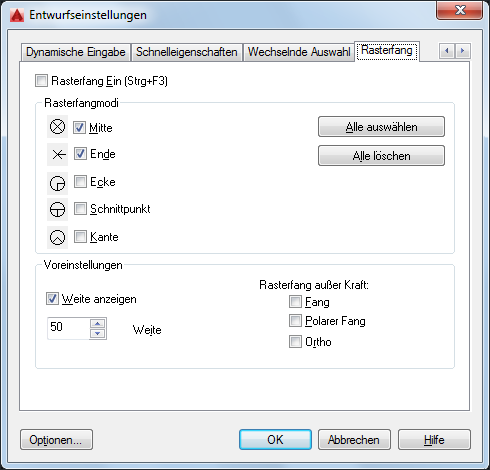

2. Klicken Sie im Dialogfeld Entwurfseinstellungen auf die Registerkarte Rasterfang.
