In dieser Übung erstellen Sie ein Massenausgleichsplan-Diagramm, in dem die Menge des freien Ausgleichs und die der außervertraglichen Bodenbewegung für ein Projektgebiet angezeigt werden.
Um ein Massenausgleichsplan-Diagramm zu erstellen, müssen die folgenden Elemente zur Verfügung stehen:
- eine Achse
- zwei DGMs
- eine Querprofillinien-Gruppe
- eine Materialliste
Die Beispielzeichnung, die Sie in dieser Übung verwenden werden, enthält alle diese Elemente.
Weitere Informationen zum Erstellen einer Materialliste finden Sie in der Übung Erstellen einer Materialliste.
Erstellen eines Massenausgleichsplan-Diagramms
- Öffnen Sie die Datei Mass Haul-1.dwg im Ordner der Zeichnungen für Übungslektionen.
- Klicken Sie auf Registerkarte
Finden. - Geben Sie im Assistenten auf der Seite Allgemein die folgenden Parameter an:
- Massenausgleichsplan-Ansichtsname: Mass Haul Balancing
- Massenausgleichsplan-Ansichtsstil: Free Haul and Overhaul
- Klicken Sie auf Weiter.
- Überprüfen Sie auf der Seite Massenausgleichsplan-Anzeigeoptionen die Einstellungen im Bereich Material. Die Auswahl in der Materialliste wird mit der ausgewählten Querprofillinien-Gruppe gespeichert. Weitere Informationen zum Erstellen einer Materialliste finden Sie in der Übung Erstellen einer Materialliste. Überprüfen Sie die Optionen in der Liste Material zum Anzeigen als Massenausgleichsplan-Linie anzeigen. Übernehmen Sie dann die Standardeinstellung Gesamtmenge. Geben Sie im Bereich Massenausgleichsplan-Linie die folgenden Einstellungen an:
- Massenausgleichsplan-Linienname: Mass Haul Line Total Volume
- Massenausgleichsplan-Linienstil: Free Haul and Overhaul - Grade Point
- Klicken Sie auf Weiter.
- Aktivieren Sie auf der Seite Ausgleichsoptionen unter Optionen für freien Ausgleich das Kontrollkästchen Entfernung für freien Ausgleich. Geben Sie 300.0000’ als Entfernung für freien Ausgleich ein.
Dieser Wert gibt die Entfernung an, die die Erdbaumaschine Material mit Standardgeschwindigkeit bewegt. Material, das über diese Entfernung hinaus bewegt wird, wird als außervertragliche Bodenbewegung bezeichnet und in der Regel mit einer höheren Geschwindigkeit bearbeitet.
- Klicken Sie auf Diagramm erstellen.
- Klicken Sie in der Zeichnung in die Mitte des roten Kreises, der sich oberhalb des Höhenplans befindet, um das Massenausgleichsplan-Diagramm zu platzieren.

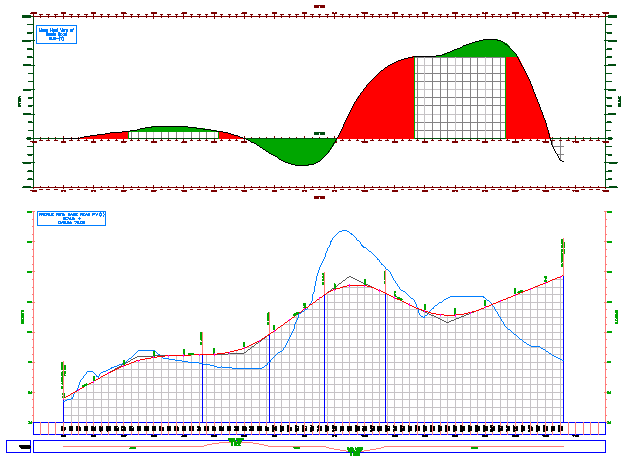

Das Massenausgleichsplan-Diagramm wird angezeigt und enthält drei Massenausgleichsbereiche. Wie in der folgenden Abbildung dargestellt, bezeichnen Massenausgleichsbereiche Stationsbereiche, in denen Material entweder ab- oder aufgetragen wird. Wenn sich die Massenausgleichsplan-Linie über der Ausgleichslinie befindet, wird das Material abgetragen. Wenn sich die Massenausgleichsplan-Linie unter der Ausgleichslinie befindet, wird das Material aufgetragen.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Ausgleichen von Massenausgleichsplan-Mengen.
