Eingangsparameter
Verzahnungstyp - entsprechend der Position des Fuß- und Kopfkegels
Übersetzungsverhältnis und Zahnanzahl
Eingriffswinkel (Winkel des Zahnprofils) α t
Schrägungswinkel β m
AchsenwinkelΣ
Tangentialmodul am Außenkegel met (für metrische Berechnung)
1/Tangentialmodul am Außenkegel (für englische Einheiten)

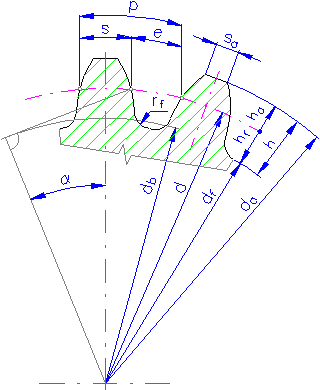

Zahnkopfhöhe ha *
Spiel c *
Fußhöhenrundung r f *
Zahnbreiten b 1 , b 2
Einheitenkorrektur x = x 1 = - x 2
Einheitenwechsel der Zahndicke x t = x t1 = - x t2
Zusätzliche geometrische Berechnungen
Verteilung der Einheitenkorrektur für Endräder
Entwurf nach Festigkeitsberechnung
Entwurf der Zahnbreite
Berechnung der maximalen Fußabrundung
Berechnete Parameter
|
|
Normaler Eingriffswinkel in der Mittelebene
|
tg α nm = tg α t cos β m |
Winkel des Teilkreises
|
|
Außendurchmesser des Teilkreises
|
d e1,2 = m et z 1,2 |
Außenlänge der Oberflächenlinie am Teilkegel
|
|
Länge der Oberflächenlinie am Mittelkegel
|
R m = R e - 0.5 b |
Relative Zahnbreite
|
|
Tangentialmodul am Mittelkegel
|
|
Normalmodul am Mittelkegel
|
m mn = m mt cos β m |
Mittlerer Flankendurchmesser
|
d m1,2 = m mt z 1,2 |
Entsprechende Zahnanzahl
|
|
Entsprechender Flankendurchmesser
|
|
Entsprechender Grundkreisdurchmesser
|
d vb1,2 = d v1,2 cos α t |
Entsprechender Außendurchmesser
|
d va1,2 = d v1,2 + 2 h ae1,2 m mt / m et |
Entsprechender Achsabstand
|
a v = 0.5 (d v1 + d v2 ) |
Virtuelles Übersetzungsverhältnis
|
|
Virtuelle Anzahl der Zähne
|
|
Virtueller Flankendurchmesser
|
|
Virtueller Grundkreisdurchmesser
|
d bn1,2 = d n1,2 cos α t |
Virtueller Außendurchmesser
|
d an1,2 = d n1,2 + 2 h ae1,2 m mt / m et |
Virtueller Schrägungswinkel am Basiszylinder
|
sin β b = sin β m cos α nm |
Virtueller Achsabstand
|
a n = 0.5 (d n1 + d n2 ) |
Reduzierung der Zahnfußhöhe
|
k 1,2 = 0.02 (17 - z n1,2 ) Für k > 0 wird der Zahnfuß gekürzt. |
Zahnkopfhöhe
|
h ae1,2 = m et (h a * + x 1,2 - k 1,2 ) |
Zahnfußhöhe
|
hf e1,2 = m et (h a * + c * - x 1,2 ) |
Außendurchmesser
|
d ae1,2 = d e1,2 + 2ha e1,2 cos δ 1,2 |
Fußkreisdurchmesser
|
d fe1,2 = d e1,2 - 2 hfe1,2 cos δ 1,2 ) |
Außendurchmesser am kleinen Ende
|
d ai1,2 = d ae1,2 (1 - φ R ) |
Scheitelpunktabstand
|
A 1,2 = R e cos δ 1,2 - h ae1,2 sin δ 1,2 |
Außenwinkel des Kegels
|
|
Winkel des Fußkegels
|
|
Zahndicke (zumeist gemessen am Flankendurchmesser)
|
|
Flächenbreite an der Sehne (normal)
|
s ke1,2 = s e1,2 cos 2 α t |
Zahnkopfhöhe über der Sehne
|
|
Breite der Zahnkopfhöhe der Einheit (normal gemessen)
|
|
||
|
Dabei gilt: |
||
|
|
||
Betriebsbreite der Verzahnungen
|
b w = b |
Koeffizient für die Anzahl eingreifender Zähne
|
ε = ε + ε
|
Mindestkorrektur ohne Zahnverjüngung
|
|
||
|
Dabei gilt: |
||
|
h a0 * = h a * + c * - r f * (1 - sin α t ) |
||
Mindestkorrektur ohne Unterschnitt
|
|
Mindestkorrektur ohne Unterschnitt
|
|
Schrägungswinkel am Ende
|
sinβ e = sinβ m R m /R e |
Normaler Eingriffswinkel am Ende
|
tanα ne = tanα t cosβe |
