- Klicken Sie mit der rechten Maustaste auf eine Bemaßung, und wählen Sie Bearbeiten, um eine Bemaßung als Prüfbemaßung zu definieren.
- Klicken Sie im Dialogfeld Bemaßung bearbeiten auf die Registerkarte Prüfbemaßung.
- Aktivieren Sie das Kontrollkästchen Prüfbemaßung, und legen Sie dann Attribute fest:

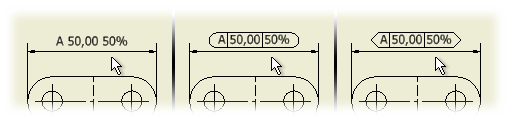

- Wählen Sie Keine, Abgerundet oder Eckig aus, um die Form zu definieren.
- Geben Sie im Feld Bezeichnung den Bezeichnungstext ein.
- Geben Sie im Feld Prüfrate die Häufigkeit der Prüfung ein. Geben Sie z. B. 100 % ein, wenn alle Bauteile überprüft werden müssen.
- Klicken Sie ggf. in das Feld Beschriftung oder Prüfrate, und klicken Sie dann auf den Pfeil, um ein einzufügendes Symbol auszuwählen.
- Klicken Sie auf OK, um das Dialogfeld zu schließen und die Prüfattribute zur Bemaßung hinzuzufügen.
Anmerkung: Ist eine Bemaßung als Prüfbemaßung definiert und wird die Toleranzmethode in Basis oder Referenz geändert, werden die Prüfattribute entfernt.
