Begriff |
Symbol |
Formel |
|||
|
30 Grad, flacher Fuß Modul 0.5 bis 10 |
30 Grad, abgerundeter Fuß Modul 0.5 bis 10 |
37.5 Grad, abgerundeter Fuß Modul 0.5 bis 10 |
45 Grad, abgerundeter Fuß Modul 0.5 bis 10 |
||
|
Teilkreisdurchmesser |
D |
mZ |
|||
|
Grundkreisdurchmesser |
DB |
mZ cos α D |
|||
|
Zahnkreisteilung |
p |
πm |
|||
|
Grundkreisteilung |
p b |
πm cos α D |
|||
|
Änderung der Zahndicke |
es |
Entsprechend ausgewählter Passungsklasse, H/h, H/f, H/e oder H/d |
|||
|
Min. Außendurchmesser, intern |
DEI min |
m(Z +1.5) |
m(Z +1.8) |
m(Z +1.4) |
m(Z +1.2) |
|
Max. Außendurchmesser, intern |
DEI max |
DEI min + (T + λ)/tan α D |
|||
|
Formdurchmesser, intern |
DFI min |
m(Z + 1) + 2c F |
m(Z + 1) + 2c F |
m(Z + 0.9) + 2c F |
m(Z + 0.8) + 2c F |
|
Min. Kerndurchmesser, intern |
DII min |
DFE + 2c F |
|||
|
Max. Kerndurchmesser, intern |
DII max |
DII min + (0.2m 0.667 - 0.01m -0.5 ) |
|||
|
Kreisraumbreite Grund Min. effektiv Max. tatsächlich Min. tatsächlich Max. effektiv |
E bsc EV min E max E min Ev max |
0.5πm 0.5πm EV min + (T + λ) EV min+ l E max - λ |
|||
|
Max. Außendurchmesser, extern d |
DEE max |
m(Z + 1) - es/tan α D |
m(Z + 1) - es/tan α D |
m(Z + 0.9) - es/tan α D |
m(Z + 0.8) - es/tan α D |
|
Min. Kerndurchmesser xt |
DEE min |
DEE max - (0.2m 0.667 - 0.01m -0.5 ) 2 |
|||
|

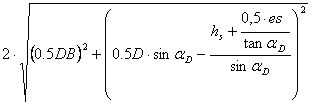

Formdurchmesser, extern |
DFE |
|
|||
|
Max. Kerndurchmesser, extern d |
DIE max |
m(Z - 1.5) - es/tan α D |
m(Z - 1.8) - es/tan α D |
m(Z - 1.4) - es/tan α D |
m(Z - 1.2) - es/tan α D |
|
Min. Kerndurchmesser, extern |
DIE min |
DIE min - (T + λ)/tan α D |
|||
