Formengestaltung bietet integrierte Formfunktionalität in Autodesk Inventor. Mit den Werkzeugen und Katalogen von Formengestaltung können Sie schnell genaue Formengestaltungen direkt von digitalen Prototypen generieren.
Tooling-Desktop-Inhaltsbibliotheken
Um die Installation zu beschleunigen, ist nur ein Teil der Inventor-Desktop-Inhaltsbibliothek mit metrischen Formen auf dem Installationsdatenträger enthalten. Laden Sie alle verfügbaren Inhalte unter der folgenden Adresse herunter: Formengestaltung-Inhaltscenter-Bibliotheken
Funktionen der Inventor-Formengestaltung
Mit einem einzigen digitalen Modell können Konstruktionsteams Produkte entwerfen, während Fertigungsteams die Gussformen gestalten. Dies ist hilfreich, um Produktionsfehler zu vermeiden und Lieferzeiten erheblich zu verkürzen.
Über die Benutzeroberfläche werden Sie durch eine logische Abfolge von Schritten geführt, die bei der Formengestaltung durchgeführt werden müssen.
Schlüsselelemente

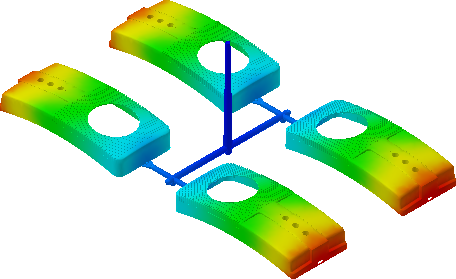

- Moldflow-Analyse: Zeigt die Qualität von Bauteilen während der anfänglichen Entwurfsphasen und vermeidet Probleme im Verlauf der Produktentwicklung.
- Familienform: Ermöglicht die Verwaltung von Familienformen. Sie können zwischen mehreren geladenen Kunststoffteilen wechseln, um den geteilten Konstruktionsaufbau für jede Kern- und Kavitätsgruppe durchzuführen.
- Angusskanal und Anschnitt: Hiermit können Benutzer den Typ und die Position von Anschnitten festlegen und Angusskanalskizze, Größe und Form definieren.
- Kühlkanal: Hiermit wird die Effizienz der Formengestaltung verbessert und die Erstellung komplexer Kühlkanäle vereinfacht.
- Kern- und Kavitätskonstruktion: Hilft beim Lösen komplexer Probleme bei der Trenndefinition. Die Kombination dieser Funktionen ermöglicht das Schließen von Abständen und die adaptive und automatische Erstellung von Lochabdeckungen und Trennflächen.
- Werkzeuge und Bibliothek für Normbauteile Unterstützt eine Vielzahl von Komponenten aus handelsüblichen Katalogbibliotheken und bietet die Möglichkeit zum Erstellen benutzerdefinierter Bauteile.
- Automatisierung von Zeichnungen: Mit der Funktion zur Automatisierung von 2D-Zeichnungen können professionelle 2D-Zeichnungen von einzelnen oder mehreren Formen auf der Grundlage der 3D-Modelle in der Form automatisch erstellt werden. Mit der Zeichnungsverwaltung können Benutzer automatisch erstellte 2D-Zeichnungen anzeigen, löschen, öffnen und umbenennen.

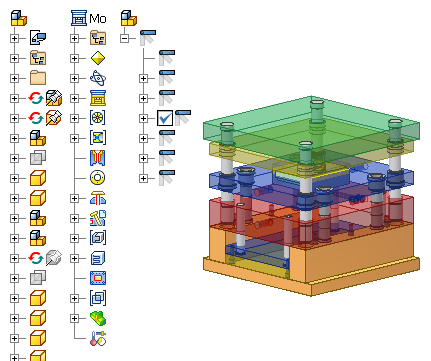

- Normformaufbauten und angepasste Formaufbauten: Ermöglicht den Zugriff auf eine Bibliothek mit einer reichhaltigen Auswahl an Normformaufbauten von mehr als 14 Anbietern. Mithilfe der Funktion für angepasste Formaufbauten können Sie die Komponenten hinzufügen, löschen und anpassen und alle Formaufbau-Baugruppenkomponenten neu zusammenstellen. Sie können auch ohne Programmierkenntnisse Ihre eigenen Formaufbaukonstruktionen einsetzen.
- Vollständige Assoziativität: Formengestaltung stellt eine umfassende Assoziativität im gesamten Formengestaltungsprozess bereit. Sie können Formengestaltungen nach Belieben anpassen. Änderungen am Formteil werden automatisch auf Kern und Kavität übertragen. Änderungen an Kühlkanälen, Platten oder Normbauteilen werden automatisch auf den Formaufbau übertragen.
