Das Netz wird zuerst auf die Basiskonfiguration angewendet. Wenn ein Netzfehler in der Basiskonfiguration auftritt, wird die Netzverarbeitung angehalten, und eine Warnung wird angezeigt.
Netzfehler können aus verschiedenen Gründen auftreten und werden an folgenden Orten gemeldet:
- Fortschrittsanzeige für die Netzansicht
- Im Grafikbereich in einer Fehlerbeschriftung und einer Führungslinie im Modell. Die Führungslinie gibt an, wo der Fehler aufgetreten ist. Es wird eine kurze situationsbezogene Empfehlung zur Lösung des Problems angezeigt. Sie können die Netzbeschriftung entsprechend bearbeiten. Anmerkung: Tritt das Problem in einem Bauteil mit deaktivierter Sichtbarkeit auf, wird die Netzbeschriftung im Grafikbereich nicht angezeigt.
- Im Browser wird unter dem Knoten Netz ein Fehlerordner mit Fehlerknoten entsprechend den Fehlerbeschriftungen gefüllt.
Wenn im Rahmen einer parametrischen Studie ein Fehler festgestellt wird, erhalten Sie eine Warnung, die übrigen Konfigurationen werden jedoch weiter vernetzt.
Fehlerknoten verfügen über einen Befehl Sichtbarkeit im Kontextmenü.
Anzeigen und Ausblenden von Netzfehlerbeschriftungen
- Um zusätzliche Informationen im Grafikbereich anzuzeigen, klicken Sie im Browser auf die Netzfehlerbeschriftung oder den Netzfehlerknoten.
- Um die Informationen wieder auszublenden, klicken Sie auf eine andere Fehlerbeschriftung oder einen anderen Fehlerknoten oder in einen leeren Bereich im Grafikfenster.

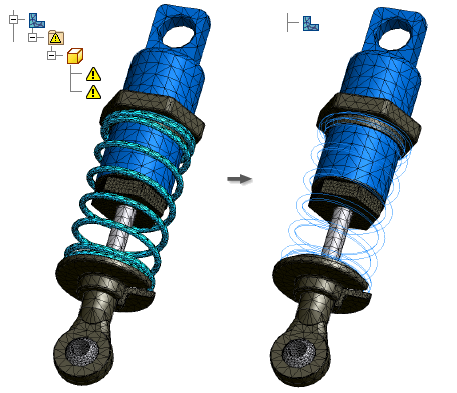

Ausschließen von Komponenten mit Netzfehlern
Bei Netzfehlern wird im Dialogfeld Netz die Meldung
Fehler bei Netzerstellung angezeigt. Im Browser wird der Fehlerordner
unter dem Knoten Netz
angezeigt. Der Ordner Fehler enthält die von den Netzfehlern betroffenen Komponenten.
- Erweitern Sie den Ordner Fehler.
- Klicken Sie mit der rechten Maustaste auf eine Komponente, und wählen Sie Von Simulation ausschließen. Das Symbol Aktualisierung erforderlich
wird neben dem Knoten Netz und dem Knoten Kontakte
angezeigt. - Klicken Sie mit der rechten Maustaste auf den Knoten Netz, und wählen Sie Netz aktualisieren.
- Klicken Sie mit der rechten Maustaste auf den Knoten Netz und dann auf Netzansicht. Für die ausgeschlossenen Komponenten besteht keine Netzerstellung mehr.
- Fahren Sie mit der Simulation fort.
