Exportieren

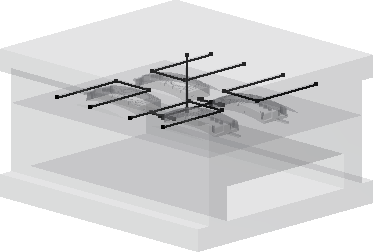

Im Bereich Exportieren können Sie Modelle und Analyseergebnisse in eine Archivdatei im ZIP-Format exportieren, um diese in Autodesk Moldflow Adviser- oder Insight-Produkten verwenden zu können. Wählen Sie Autodesk Moldflow Result, um eine mfr-Datei für die Verwendung in Autodesk Moldflow Communicator zu exportieren. Wählen Sie im Bereich Modelle exportieren Autodesk Moldflow Insight zum Exportieren einer 3D-sat-Datei, die für die Durchführung einer Kühlungsanalyse mit Moldflow Insight geeignet ist.

Export

  1. Klicken Sie auf der Registerkarte Form-Anordnung oder Kern/Kavität auf den Abwärtspfeil bei Extras dann auf Exportieren. Das Dialogfeld Exportieren wird angezeigt.
  2. Wählen Sie im Bereich Exportieren Autodesk Moldflow Adviser, Autodesk Moldflow Insight oder Autodesk Moldflow Communicator als Exportformat.
  3. Geben Sie im Feld Zieldatei einen Namen und einen Speicherort für die Exportdatei an.
  4. Klicken Sie auf Exportieren, um die Datei zu erstellen.

Formmodelle exportieren

  1. Klicken Sie auf der Registerkarte Form-Anordnung oder Kern/Kavität auf den Abwärtspfeil bei Extras dann auf Exportieren. Das Dialogfeld Exportieren wird angezeigt.
  2. Wählen Sie im Bereich Formmodelle exportieren Autodesk Moldflow Insight.
  3. Geben Sie im Feld Zieldatei einen Namen und einen Speicherort für die sat-Datei an.
  4. Klicken Sie auf Exportieren, um das Modell zu verarbeiten, und öffnen Sie das Dialogfeld Exportoptionen.
  5. Klicken Sie auf die Registerkarte Formblock:
    • Aktivieren Sie die einzubeziehenden Elemente, und deaktivieren Sie das Kontrollkästchen für die auszuschließenden Elemente.
    • Klicken Sie mit der rechten Maustaste auf einen Eintrag, um den Sichtbarkeitsstatus festzulegen.
    • Klicken Sie mit der rechten Maustaste auf einen Einsatz, um zwischen Als Bauteileinsatz markieren oder Als Formeinsatz markieren zu wählen.
  6. Klicken Sie auf die Registerkarte Kühlsystem:
    • Aktivieren Sie die einzubeziehenden Kühlkanäle, und deaktivieren Sie das Kontrollkästchen für die auszuschließenden Kanäle.
    • Wählen Sie im Bereich Schläuche die Option Zum Hinzufügen klicken, und wählen Sie die Enden der erforderlichen Kühlkanäle aus, um einen Schlauch zu erstellen.
    • Klicken Sie optional auf die Schlauchbemaßung, um den Durchmesser des Schlauchs zu ändern.
  7. Klicken Sie auf OK, um die sat-Datei zu erstellen.
